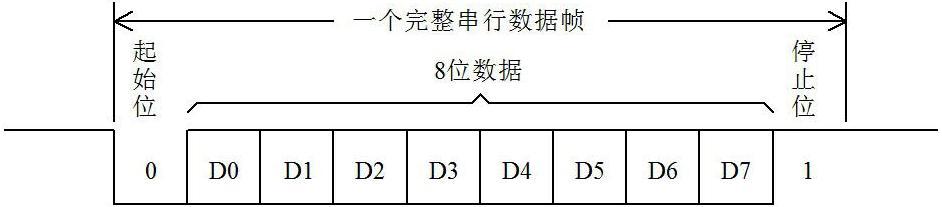

由于博主近期参与了合泰芯片的项目开发，所以此次就用合泰单片机来测试（具体型号为HT66F70A),IDE为HT-IDE3000（合泰官方）。      首先需要了解两个概念：      1.帧      是串行通讯的数据单元，其中各位的意义如下：起始位：先发出一个逻辑”0”的信号，表示传输数据的开始。数据位：紧接着起始位之后，数据位的个数可以是4、5、6、7、8等，（通常使用8位）构成一个字符，通常采用ASCII码，从最低位开始传送，通过时钟定位。奇偶校验位：数据位加上这一位后，使得“1”的位数应为偶数(偶校验)或奇数(奇校验)，以此来校验资料传送的正确性。停止位：它是一个字符数据的结束标志。可以是1位、1.5位、2位的高电平。 由于数据是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。适用于停止位的位数越多，不同时钟同步的容忍程度越大，但是数据传输率同时也越慢。
2.波特率是衡量数据传输速率的指标，表示每秒钟传送的符号数（symbol），单位为bit/s。博主使用的单片机为8Mhz的时钟，故定时器装载值=（时钟x定时时间）≈833（十进制）=341（十六进制），对相应寄存器赋值时_tm0al=0x41;(低八位赋值），_tm0ah =0x03;(高二位赋值）;
     总结：使用的波特率为9600bps,传输1bit的时间约等于0.104ms。               数据由1bit起始位+8bit数据位+1bit停止位共10bit的数据帧组成，起始位为低电平，停止位为高电平。               IO口默认拉高，数据传输由低位到高位。               当我们搞清楚原理之后，写代码什么的自然也就不在话下。实验中只需要配置好定时器0.104ms产生一次中断以保证每位之间的时间间隔即可。/*********************合泰单片机IO口模拟UART串口通讯实验**********************/UART源文件#include "UART.h" #include "HT66F70A.h" #include "TM.h" #include "String.h" //全局变量区 volatile unsigned int flag = 0; char buff[num]; char Buff[32] = "
