在串行通信中,收发双方对发送或接收的数据速率要有一定的约定，我们通过软件对MCS—51串行口编程可约定四种工作方式。其中，方式0和方式2的波特率是固定的，而方式1和方式3的波特率是可变的，由定时器T1的溢出率决定。
串行口的四种工作方式对应着三种波特率。由于输人的移位时钟的来源不同，所以，各种方式的波特率计算公式也不同。
一、方式0的波特率
方式0时，移位时钟脉冲由S6(即第6个状态周期，第12个节拍)给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。所以，波特率为振荡频率的十二分之一，并不受 PCON寄存器中SMOD的影响，即： 方式0的波特率＝fosc／12
三、方式l和方式3的波特率
方式1和方式3的移位时钟脉冲由定时器T1的溢出率决定，故波特宰由定时器T1的
溢出率与SMOD值同时决定，即：
方式1和方式3的波特率＝2SMOD/32·T1溢出率
其中，溢出率取决于计数速率和定时器的预置值。计数速率与TMOD寄存器中C／T的状态有关。当C／T＝0时，计数速率＝fosc／2；当C／T＝1时，计数速率取决于外部输入时钟频率。
当定时器Tl作波特率发生器使用时，通常选用可自动装入初值模式(工作方式2)，在
工作方式2中，TLl作为计数用，而自动装入的初值放在THl中，设计数初值为x，则每过“256一x”个机器周期，定时器T1就会产生一次溢出。为了避免因溢出而引起中断，此时应禁止T1中断。这时，溢出周期为：
系统晶振频率选为11．0592MHZ就是为了使初值为整数，从而产生精确的波特率。
如果串行通信选用很低的波特率，可将定时器Tl置于工作方式0或工作方式1，但在
这种情况下，T1溢出时，需用中断服务程序重装初值。中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的办法加以调整。

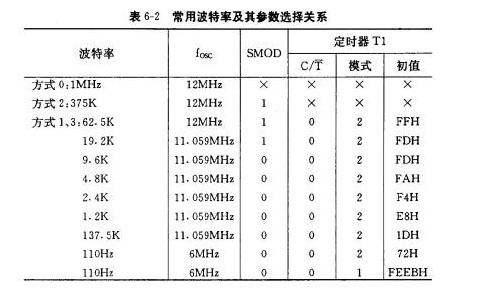

表6—2列出了各种常用的波特率及其初值。
串行口的四种工作方式对应着三种波特率。由于输人的移位时钟的来源不同，所以，各种方式的波特率计算公式也不同。
一、方式0的波特率
方式0时，移位时钟脉冲由S6(即第6个状态周期，第12个节拍)给出，即每个机器周期产生一个移位时钟，发送或接收一位数据。所以，波特率为振荡频率的十二分之一，并不受 PCON寄存器中SMOD的影响，即： 方式0的波特率＝fosc／12
三、方式l和方式3的波特率
方式1和方式3的移位时钟脉冲由定时器T1的溢出率决定，故波特宰由定时器T1的
溢出率与SMOD值同时决定，即：
方式1和方式3的波特率＝2SMOD/32·T1溢出率
其中，溢出率取决于计数速率和定时器的预置值。计数速率与TMOD寄存器中C／T的状态有关。当C／T＝0时，计数速率＝fosc／2；当C／T＝1时，计数速率取决于外部输入时钟频率。
当定时器Tl作波特率发生器使用时，通常选用可自动装入初值模式(工作方式2)，在
工作方式2中，TLl作为计数用，而自动装入的初值放在THl中，设计数初值为x，则每过“256一x”个机器周期，定时器T1就会产生一次溢出。为了避免因溢出而引起中断，此时应禁止T1中断。这时，溢出周期为：
系统晶振频率选为11．0592MHZ就是为了使初值为整数，从而产生精确的波特率。如果串行通信选用很低的波特率，可将定时器Tl置于工作方式0或工作方式1，但在
这种情况下，T1溢出时，需用中断服务程序重装初值。中断响应时间和执行指令时间会使波特率产生一定的误差，可用改变初值的办法加以调整。
表6—2列出了各种常用的波特率及其初值。
