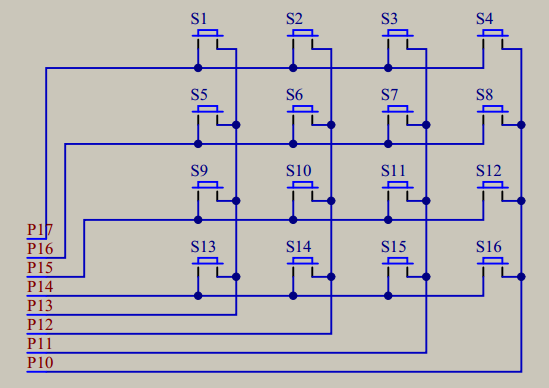

此电路图相当于一个坐标图，每个按键都有一个唯一的坐标，以此来确定那个按键被按下
方法一： 逐行扫描：通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为1的时候，说明有按键按下，然后通过接收到的数据是哪一位为0来判断是哪一个按键被按下。
方法二：
行列扫描：通过高四位全部输出低电平，低四位输出高电平。当接收到的数据，低四位不全为高电平时，说明有按键按下，然后通过接收的数据值，判断是哪一列有按键按下，然后再反过来，高四位输出高电平，低四位输出低电平，然后根据接收到的高四位的值判断是那一行有按键按下，这样就能够确定是哪一个按键按下了。#include "reg52.h" typedef unsigned int u16; typedef unsigned char u8; #define GPIO_DIG P0 #define GPIO_KEY P1 sbit LSA=P2^2; sbit LSB=P2^3; sbit LSC=P2^4; u8 KeyValue; u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值 void delay(u16 i) { while(i--); } void KeyDown(void) { char a=0; GPIO_KEY=0x0f; if(GPIO_KEY!=0x0f)//读取按键是否按下 { delay(1000);//延时10ms进行消抖 if(GPIO_KEY!=0x0f)//再次检测键盘是否按下 { //测试列 GPIO_KEY=0x0f; switch(GPIO_KEY) { case(0X07): KeyValue=0;break; case(0X0b): KeyValue=1;break; case(0X0d): KeyValue=2;break; case(0X0e): KeyValue=3;break; } //测试行 GPIO_KEY=0XF0; switch(GPIO_KEY) { case(0X70): KeyValue=KeyValue;break; case(0Xb0): KeyValue=KeyValue+4;break; case(0Xd0): KeyValue=KeyValue+8;break; case(0Xe0): KeyValue=KeyValue+12;break; } while((a<50)&&(GPIO_KEY!=0xf0)) //检测按键松手检测 { delay(1000); a++; } } } } void main() { LSA=0; //给一个数码管提供位选 LSB=0; LSC=0; while(1) { KeyDown(); //按键判断函数 GPIO_DIG=smgduan[KeyValue]; // } }
