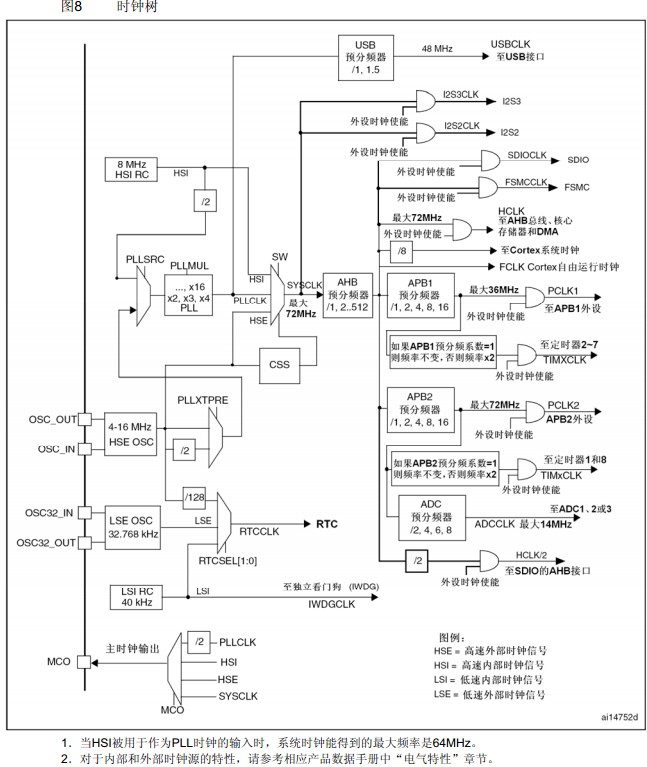

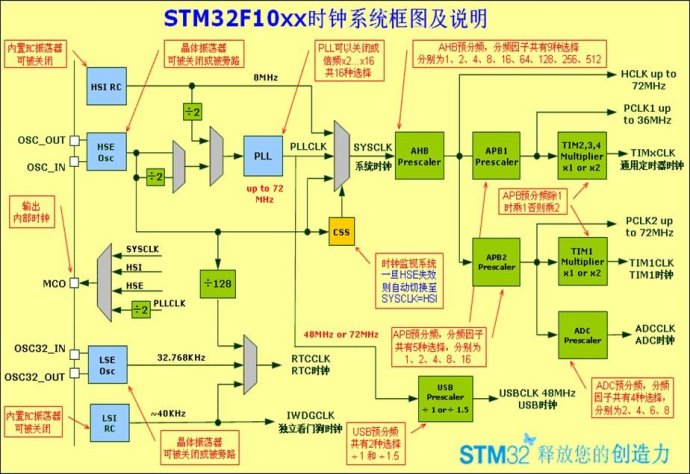

本文结合网上的两篇时钟分析文章,并结合本人的理解来分析STM32的时钟系统。 众所周知,一个微控制器或处理器的运行必须要依赖周期性的时钟脉冲来驱动,通常是通过外接晶振来实现的。在学习单片机(51系列,AVR系列,PIC系列)的过程中,只要设定了外接晶振,我们就只关心的时序图,无需再进行时钟的配置,而STM32微控制器的时钟树则是可配置的,其时钟输入源与最终达到外设处的时钟速率不再有固定的关系,本文将来详细解析STM32微控制器的时钟树。 在官方提供的STM32参考手册或数据手册中,提供了如下的时钟树结构图: 为了方便分析,简化为如下的时钟树,   由图可知:STM32主要有5个时钟源,分别为HSI、HSE、LSI、LSE、PLL,如灰蓝 {MOD}如示,而PLL是由锁相环电路倍频得到PLL时钟。从上到下分析,分别 为:
  1. HSI是高速内部时钟,内置RC振荡器,频率为8MHz;
  2. HSE是高速外部时钟,可接石英/陶瓷谐振器,或者接外部时钟源,频率范围为4MHz~16MHz,一般接8MHz石英晶振;
  3. LSE是低速外部时钟,接频率为32.768kHz的石英晶体,主要提供一个精确的时钟源一般作为RTC时钟使用;
  4. LSI是低速内部时钟,RC振荡器,频率为40kHz。它供独立看门狗IWDG使用,另外它还可以被选择为实时时钟RTC的时钟源。另外,实时时钟RTC的时钟源还可以选择LSE,或者是HSE的128分频。RTC的时钟源通过RTCSEL[1:0]来选择;
  5. PLL为锁相环倍频输出,其时钟输入源可选择为HSI/2、HSE或者HSE/2,倍频可选择为2~16倍,但是其输出频率最大不得超过72MHz。
    系统时钟SYSCLK,它是供STM32中绝大部分部件工作的时钟源。系统时钟可选择为PLL输出、HSI或者HSE。系统时钟最大频率为72MHz,它通过AHB分频器分频后送给各模块使用,AHB分频器可选择1、2、4、8、16、64、128、256、512分频。其中AHB分频器输出的时钟送给5大模块使用:
  1. 送给AHB总线、内核、内存和DMA使用的HCLK时钟;
  2. 通过8分频后送给Cortex的系统定时器时钟;
  3. 直接送给Cortex的空闲运行时钟FCLK;
  4. 送给APB1分频器。APB1分频器可选择1、2、4、8、16分频,其输出一路供APB1外设使用(PCLK1,最大频率36MHz),另一路送给定时器(Timer)2、3、4倍频器使用。该倍频器可选择1或者2倍频,时钟输出供定时器2、3、4使用;
  5. 送给APB2分频器。APB2分频器可选择1、2、4、8、16分频,其输出一路供APB2外设使用(PCLK2,最大频率72MHz),另一路送给定时器(Timer)1倍频器使用。该倍频器可选择1或者2倍频,时钟输出供定时器1使用。另外,APB2分频器还有一路输出供ADC分频器使用,分频后送给ADC模块使用。ADC分频器可选择为2、4、6、8分频。
  另外:   (1)STM32中有一个全速功能的USB模块,其串行接口引擎需要一个频率为48MHz的时钟源。该时钟源只能从PLL输出端获取,可以选择为1.5分频或者1分频,也就是,当需要使用USB模块时,PLL必须使能,并且时钟频率配置为48MHz或72MHz。
  (2)STM32还可以选择一个时钟信号输出到MCO脚(PA8)上,可以选择为PLL输出的2分频、HSI、HSE、或者系统时钟。     在STM32处理器,对应每一模块,都需要为其配置时钟源,我们将官方提供的时钟树再进行细化,就得到如下的时钟树,其中图中的标号分别为:1:内部低速振荡器(LSI,40Khz);2:外部低速振荡器(LSE,32.768Khz);3:外部高速振荡器(HSE,3-25MHz);4:内部高速振荡器(HSI,8MHz);5:PLL输入选择位;6:RTC时钟选择位;7:PLL1分频数寄存器;8:PLL1倍频寄存器;9:系统时钟选择位;10:USB分频寄存器;11:AHB分频寄存器;12:APB1分频寄存器;13:AHB总线;14:APB1外设总线;15:APB2分频寄存器;16:APB2外设总线;17:ADC预分频寄存器;18:ADC外设;19:PLL2分频数寄存器;20:PLL2倍频寄存器;21:PLL时钟源选择寄存器;22:独立看门狗设备;23:RTC设备
    假设我们要设置位于APB2控制的GPIO外设时钟,则我们得到的时钟轨迹应该是:3-->5-->7-->21-->8-->9-->11-->15-->16。即:首先(3)是外部的3-25MHz(前文已假设为8MHz)输入;通过(5)PLL选择位预先选择后续PLL分支的输入时钟(假设选择外部晶振);设置(7)外部晶振的分频数(假设1分频);选择(21)PLL倍频的时钟源(假设选择经过分频后的外部晶振时钟);对于8,设置(8)PLL倍频数(假设9倍频);选择(9)系统时钟源(假设选择经过PLL倍频所输出的时钟);设置(11)AHB总线分频数(假设1分频);设置(15)APB2总线分频数(假设1分频);时钟到达APB2总线(16)。 GPIO设备的最大驱动时钟速率(各个条件已在上述要点中假设): 1)   由3所知晶振输入为8MHz,由5——21知PLL的时钟源为经过分频后的外部晶振时钟,并且此分频数为1分频,因此首先得出PLL的时钟源为:8MHz / 1 = 8MHz。 2)   由8、9知PLL倍频数为9,且将PLL倍频后的时钟输出选择为系统时钟,则得出系统时钟为 8MHz * 9 = 72MHz。 3)   时钟到达AHB预分频器,由11知时钟经过AHB预分频器之后的速率仍为72MHz。 4)   时钟到达APB2预分频器,由15经过APB2预分频器后速率仍为72MHz。 5)   时钟到达APB2总线外设。 因此STM32的APB2总线外设,所能达到的最大速率为72MHz。   接下来从程序的角度分析时钟树的设置,程序清单如下: 复制代码 void RCC_Configuration(void) { ErrorStatusHSEStartUpStatus; (1) RCC_DeInit(); (2) RCC_HSEConfig(RCC_HSE_ON); (3) HSEStartUpStatus= RCC_WaitForHSEStartUp(); (4if(HSEStartUpStatus== SUCCESS) (5) { RCC_HCLKConfig(RCC_SYSCLK_Div1); (6) RCC_PCLK2Config(RCC_HCLK_Div1); (7) RCC_PCLK1Config(RCC_HCLK_Div2); (8) FLASH_SetLatency(FLASH_Latency_2); (9) FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable); (10) RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9); (11) RCC_PLLCmd(ENABLE); (12while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY)== RESET); (13) RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK); (14while(RCC_GetSYSCLKSource() != 0x08); (15) } }  复制代码 即:
(1)定义一个ErrorStatus类型的变量HSEStartUpStatus;
(2)将时钟树复位至默认设置;
(3)开启HSE晶振;
(4)等待HSE晶振起振稳定,并将起振结果保存至HSEStartUpStatus变量中;
(5)判断HSE晶振是否起振成功(假设成功了,进入if内部);
(6)设置HCLK时钟为SYSCLK的1分频;
(7)设置PLCK2时钟为SYSCLK的1分频;
(8)设置PLCK1时钟为SYSCLK的2分频;
(11)选择PLL输入源为HSE时钟经过1分频,并进行9倍频;
(12)使能PLL输出;
(13)等待PLL输出稳定;
(14)选择系统时钟源为PLL输出;
(15)等待系统时钟稳定; 注:(1)PLLCLK表示PLL锁相环的输出时钟,SYSCLK表示系统时钟,HCLK表示AHB总线的时钟,PCLK1表示APB1总线的时钟,PCLK2则表示APB2总线的时钟 (2)以上是ST官方所提供的STM32时钟树配置函数
