刚开始本人学单片机的时候，也有点疑惑。明明是学习单片机，为什么不是直接去学习单片机怎么工作的，而是去学习这些东西根本不属于单片机自身的东西呢？
学着学着才明白——先通过学习一些外设的芯片，让单片机去进行控制。之后再慢慢的去学单片机的工作原理（单片机原理）。这样循序渐进，步步为营， 放能理解的更透彻，学习起来更有兴趣。试想，只给你一块单片机芯片，之后就扔过来一本单片机原理的书，你只是看书，没能实践去操作，那是多么无聊、消极的事情啊！
废话不多说，直接上正文……
为什么我们要学习这三个芯片？因为它在许多开发板上十分常用！主要用于单片机 I/O 口的扩展。怎么这么说，相信过不了多久就会明白了！
先来看第一个芯片——74HC138
74HC138，即138译码器：
芯片资料所说，它是一款高速CMOS器件，74HC138引脚兼容低功耗肖特基TTL（LSTTL）系列，等等一系列专业复杂的术语……这些我们先不看，我们直接找到我们所需要的东西（先明白怎么去控制它）！

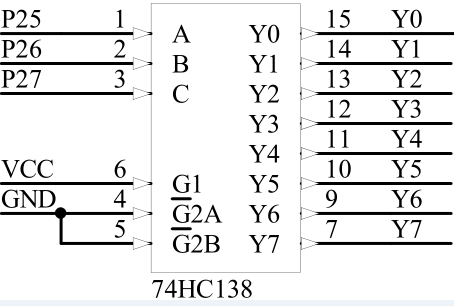

先来看芯片原理图：

以上便是138译码器的原理图。其中，在芯片第4、5引脚处，标识符G2A和G2B上面有一横杠，这个意思是代表此端口输出低电平有效（可见，4、5引脚连接的是GND），而第6引脚连接的VCC。

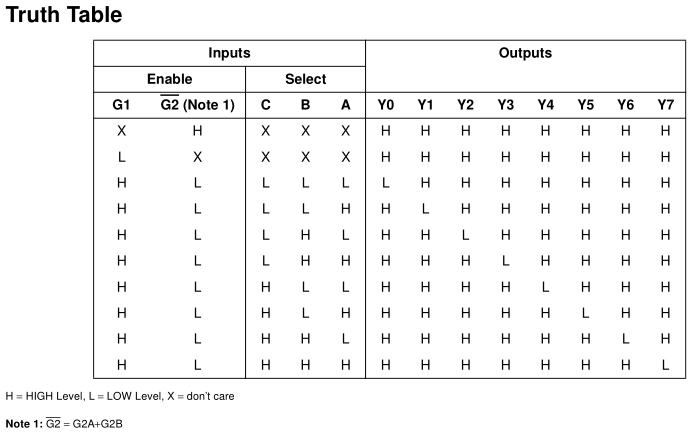

74HC138译码器可接受3位二进制加权地址输入（A，B和C），并当使能时，提供8个互斥的低有效输出（Y0~Y7）。74HC138特有3个使能输入端：两个低电平有效（G2A、G2B）和一个高有效（G1）。除非G2A和G2B置低且G1置高，否则74HC138将保持所有输出为高。 其真值表如下所示（可通过芯片手册进行查阅）：

如图表下的注解所示：H—高电平，L—低电平，X—任意电平，G2（—）是代表G1A和G2B之和（其实看原理图便知，G2A和G2B是一起控制的）。
通过真值表，我们知道正确的控制方式为，G1给高电平，G2给低电平。于是，通过控制ABC三者输入的值（二进制），控制Y0-Y7的输出值（二进制）。
例如，ABC = 000，Y0-Y7 = 0111 1111 ； ABC = 101，Y0~Y7 = 1111 1011。
有一点请注意：

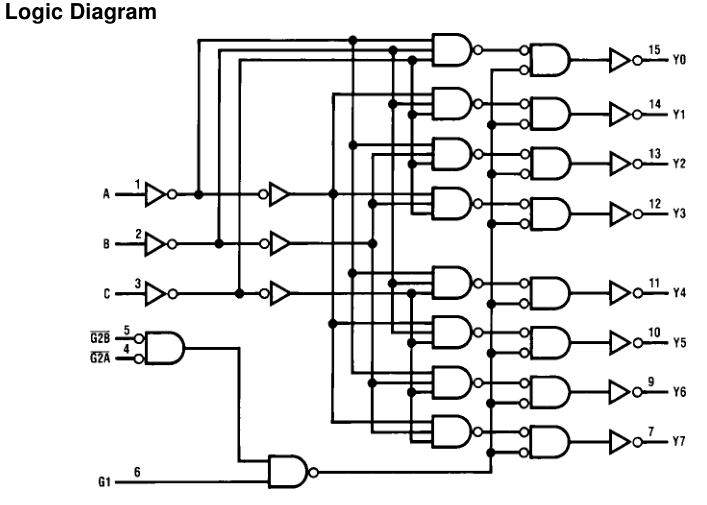

前面说到，138译码器是提供8个互斥（Y0-Y7，8个脚互不影响）的低电平输出，但是输出来除了被ABC地址选中的那一个，其他的都是1，这是因为芯片内部的每个输出端口前，都接有一个与非门，于是输出端电平反相了。 下面附上74HC138译码器的逻辑图：

在每一个输出端口前面，可以看到都存在一个与非门电路（简单的数电知识），我们可以在逻辑图中对ABC赋值，再去查看Y0~Y7的输出，再与真值表核对一下。 到此为止，可能已经能看出来，138译码器的功能之一了：如原理图所示，使得P2.5P2.6P2.7三个引脚，控制了8个输出！但是大家会问到，每次输出都会是7个高电平，1个低电平。这样的输出会有什么意义呢？是的，所以在下一篇的博文里，将介绍下一款芯片。 未完待续……
