data/attach/1904/qw2e5ith88dmowc4deadpoa6idum61u8.jpgdata/attach/1904/fzsyhne0stx4dmwfavo9xd5ghbhgkgq2.jpgdata/attach/1904/71tijej4fc3mt6iql9mybuqy1c8fldpo.jpgdata/attach/1904/yi2p9b053fonn41xvyt0339sgidajiuk.jpgdata/attach/1904/5nzppmjes1v7ykyqmcak6ouelf440p2u.jpg DS18B20温度模块    1.1模块特征：        供电方式 (两种供电方式：供电为：3— 5.5V)

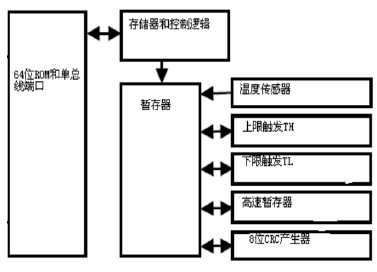

DS18B20结构图        主要由2部分组成：64位ROM、9字节暂存器，如图所示      （1）64位ROM。它的内容是64位序列号，它可以被看做是该DS18B20de地址序列码，         其作用是使每个DS18B20都不相同，这样就可以实现一根总线上挂载多个DS18B20         的目的。（由于实验条件，本次只在一根总线下挂载了一个DS18B20）。    （2）9字节暂存器包含：温度传感器、上限触发TH高温报警器、下线触发TL低温报警         器、高速暂存器、8位CRC产生器。            以上部分为9字节的暂存单元（包括EEPROM）。 字节0—1是温度暂存器，用来存储转换好的温度。 字节2—3是用户用来设置最高报警和最低报警值。软件实现。（由于设计时的气候环境，          只设置了一个上限温度报警，而没有设定下限温度报警）。 字节4是配置寄存器，用来配置转换精度，让它工作在9—12位。 字节5—7保留位。 字节8 CRC校验位。是64位ROM中的前56位编码的校验码。由CRC发生器产生。

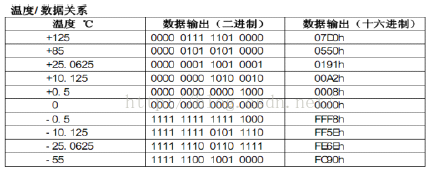

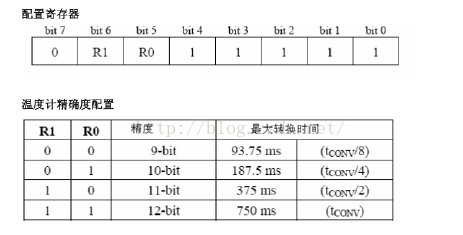

温度寄存器     温度寄存器结构图                       温度寄存器由两个字节组成，分为低8位和高8位，一共16个字节。         *其中，第0位到第3位，存储的是温度值的小数部分。         *第4位到第10位存储的是温度值的整数部分。         *第11位到第15位为符号位，全0表示是正温度，全1表示负温度。         *下表中的数值，如果相应的位为1，表示存在，如果相应的位为0，表示不存在。                     配置寄存器     配置寄存器结构图                     精确值：            9--bit       0.5℃            10-bit       0.25℃            11-bit       0.125℃            12-bit       0.0625℃             一般都默认为12--bit

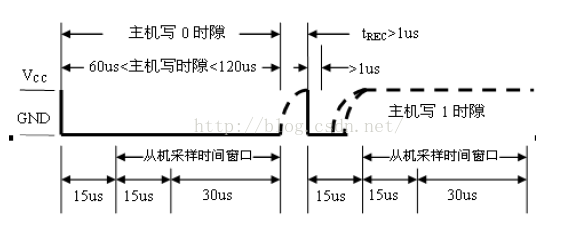

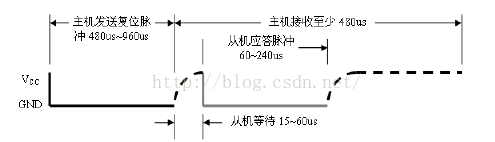

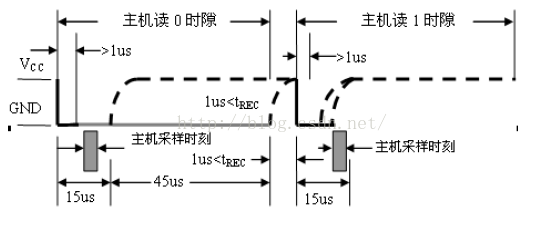

          初始化：                     初始化时序包括：主机发出的复位脉冲和从机发出的应答脉冲。主机通过拉低单总线480-960us产生复位脉冲；然后由主机释放总线，并进入接收模式。主机释放总线时，    会产生一由低电平跳变为高电平的上升沿，单总线器件检测到该上升沿后，延时15-60us,接着单总线器件通过拉低总线60-240us来产生应答脉冲。主机接收到从机的以应     答脉冲后，说明有单总线器件在线，初始化完成，主机可以对从机进行ROM命令和操作。 位写入时序                 写时隙：当主机把数据线从逻辑高电平拉到逻辑低电平时候，开始写时隙，两种写时间隙：写1和写0。所有写时隙必须最少持续60us，包括两个写周期间至少1us的恢            复时间。DQ引脚电平变低后，DS18B20在一个15us到60us的时间内对DQ引脚采样。如果DQ引脚高电平，写1，如果低电平，写0，主机要生成一个写1时间隙。          必须把数据线拉到低电平然后释放，在写时隙开始后的15us内允许数据拉到高电平。主机要生成一个写0时间隙，必须把数据线拉到低电平并保持60us。  位读入时序           当主机把总线从高电平拉低，并保持至少1us后释放总线；并在15us内读取从DS18B20输出的数据。   DS18B20的ROM操作命令   用途：主要用于选定在单总线上的DS18B20,分为5个命令。 1：读出ROM，代码为33H，用于读出DS18B20的序列号，即64位激光ROM代码。 2：匹配ROM，代码为55H，用于识别（或选中）某一特定的DS18B20进行操作。 3：搜索ROM，代码为F0H，用于确定总线上的节点数以及所有节点的序列号。 4：跳过ROM，代码为CCH，当总线仅有一个DS18B20时，不需要匹配。 5：报警搜索，代码为ECH，主要用于鉴别和定位系统中超出程序设定的报警温度         界限的节点。    启动温度转换    三个步骤：    1、复位DS18B20    2、发出跳过ROM命令（CCH）    3、发出启动温度转换命令（44H）  其中Skip ROM 命令仅适用于总线上只有一个DS18B20时的情况。
部分源码：   #include #include "./delay/delay.h" #include #include #include "./LCD1602/LCD1602.h" sbit ds = P3^4; bit ack = 0; void ds18b20_reset() { ds = 1; ds = 0; delay_us(200); delay_us(200); ds = 1; delay_us(30); if(0 == ds) { ack = 1; } else { ack = 0; } delay_us(200); delay_us(200); } void ds18b20_write_byte(unsigned char byte) { unsigned char i; for(i = 0; i < 8; i++) { ds = 0; _nop_(); _nop_(); ds = byte & 0x01; byte >>= 1; delay_us(30); ds = 1; } delay_us(30); } bit ds18b20_read_bit() { bit temp; ds = 1; ds = 0; _nop_(); _nop_(); ds = 1; temp = ds; delay_us(30); return temp; } unsigned char ds18b20_read_byte() { unsigned char i, j, k; for(i = 0; i < 8; i++) { j = ds18b20_read_bit(); k = (j << 7) | (k >> 1); } return k; } void main() { unsigned char a; unsigned char i; unsigned int temp, b; float wendu; unsigned char disbuf[20]; BLK = 0; lcd1602_init(); while(1) { ds18b20_reset(); ds18b20_write_byte(0xcc); ds18b20_write_byte(0x44); ds18b20_reset(); ds18b20_write_byte(0xcc); ds18b20_write_byte(0xbe); a = ds18b20_read_byte(); b = ds18b20_read_byte(); temp = (b << 8) | a; wendu = (float)temp * 0.0625; sprintf(disbuf,"temp is:%7.3f",wendu); lcd1602_dis_str(0,0,disbuf); } }
