一、概述

单片机最小系统又称为最小应用系统，是指用最少的元器件组成的能让单片机正常工作的最小电路。通常由四个部分：电源、单片机、晶振电路、复位电路组成。



二、分支

（1）电源：单片机执行所比不可少的，一般的单片机使用5V来进行供电，其中正极VCC接40引脚，负极GND接20引脚。

（2）单片机：集成电路芯片，如STC89C51、AT89C51.....

（3）晶振电路：晶振就是为电路提供频率基准的元器件，通常分为有源晶振和无源晶振。就是一种时序电路，相当于单片机的“手表”，通过脉冲来告诉单片机“时间”。

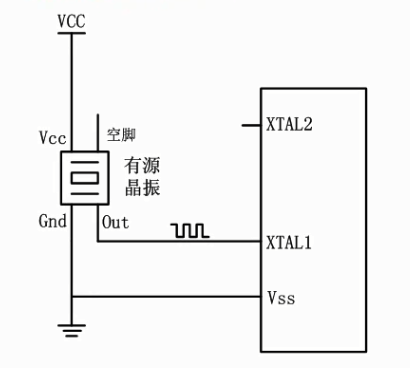

1、有源晶振：可自己产生一定的脉冲的给予单片机器的。

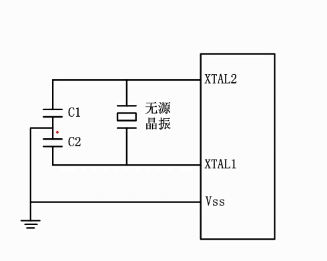

2、无源晶振：又名震荡器，是无级性的元器件，需通过时钟电路震荡来产生脉冲



（4）复位电路

1、概念：芯片通常在上电的瞬间需要一个短暂的时间来进行内部参数的一些初始化（“热身运动”），这时候芯片无法立即进入工作状态，而通常这个上电初始化的工作被称为复位。



2、原理：单片机RST引脚接收到2US以上的电平信号。

        a.上电复位：在VCC上电初期，电容C还在充电状态，因此电阻上出现高电位电压，产生高电平，使得单片机复位，而等到几个毫秒后，电容C充满，导致电阻上的电流降为0，电压也为0，产生低电平，从而使得单片机开始正常工作。         b.开关复位：当在工作时，按下开关，导致电容C放电进行，放电结束后，在电阻上又会出现高电平，使得单片机进入复位状态，直到开关松开，电容C充满后，正常工作；

3、用途：除了开机初始单片机的状态外，当单片机受到环境干扰出现程序跑飞或者数据错乱的情况，按下复位按钮使得内部的程序自动从头开始执行。



三、其他

1、51单片机最小系统复位电路的极性电容C1的大小直接影响单片机的复位时间；

2、51单片机最小系统晶振的振荡频率直接影响单片机的处理速度，频率越大处理速度越快。
