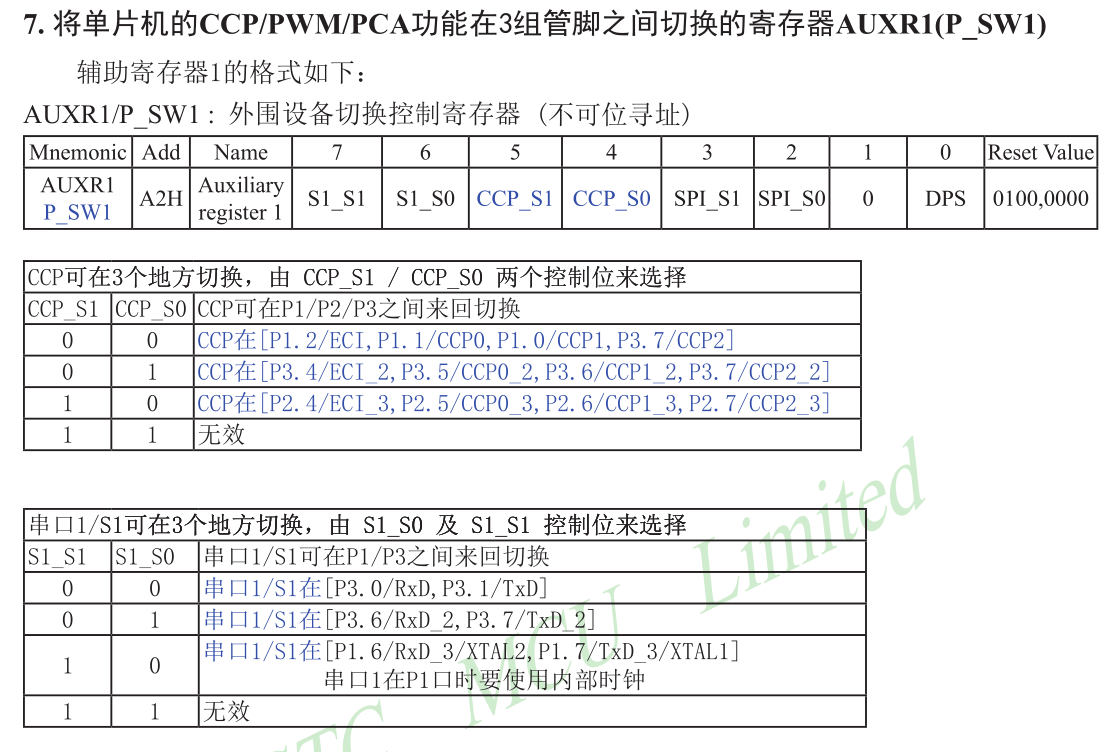

       本文介绍如何通过IO口输入的电平来控制STC15F2K60S2系列单片机输出pwm，试验基于STC15L2K60S2型号单片机。        STC15F2K60S2系列单片机有3路pwm输出引脚，STC15F2K60S2系列单片机的CCP/PWM/PCA可以在3组不同管脚之间进行切换：
[CCP0/P1.1, CCP1/P1.0, CCP2/CCP2_2/P3.7]；
[CCP0_2/P3.5, CCP1_2/P3.6, CCP2/CCP2_2/P3.7]；
[CCP0_3/P2.5, CCP1_3/P2.6, CCP2_3/P2.7]。


如果不配置这个寄存器，PCA_PMW2默认输出端口是p3.7，串口1默认P3.0/RxD,P3.1/TxD。 //p1.0读输入电平，p3.7输出pwm值 //本程序输出的pwm频率为50Hz #include sfr CCON = 0xd8; //PCA控制寄存器CCON sfr CMOD = 0xd9; //PCA工作模式寄存器 sfr CCAPM2 = 0xdc; //PCA比较/捕获寄存器CCAPM0、CCAPM1和CCAPM2 sfr CL = 0xe9; //PCA的16位计数器 — 低8位CL和高8位CH sfr CH = 0xf9; sfr CCAP2L = 0xec; sfr CCAP2H = 0xfc; /*PCA捕捉/比较寄存器 — CCAPnL（低位字节）和CCAPnH（高位字节） 当PCA模块用于捕获或比较时，它们用于保存各个模块的16位捕捉计数值；当PCA模块用于PWM模式时，它们用来控制输出的占空比。 其中，n = 0、1、2，分别对应模块0、模式1和模块2。复位值均为00H。它们对应的地址分别为： CCAP0L — EAH、CCAP0H — FAH：模块0的捕捉/比较寄存器。 CCAP1L — EBH、CCAP1H — FBH：模块1的捕捉/比较寄存器。 CCAP2L — ECH、CCAP2H — FCH：模块2的捕捉/比较寄存器。*/ sfr P1M1 = 0x91; //配置IO输出输入模式 sfr P1M0 = 0x92; sfr PCA_PMW2 = 0xf4; //PCA模块2的PWM寄存器 地址 为0xf4。 sfr AUXR = 0x8e; //辅助寄存器 sbit HL=P1^0; void timer0_isr(void) interrupt 1 { TH0= (65536 - 936) / 256; //重装初值 TL0= (65536 - 936) % 256; //重装初值 } /*********************Timer0初始化函数***********************/ void timer0_init(void) { AUXR |= 0x80; //定时器时钟1T模式，|=0x80 就是将最高位置1。AUXR &= 0xBF;定时器时钟12T模式 ，&=0xBF就是只操作AUXR的第7位，其他位不动。 TMOD= 0x01; //T0工作方式1，16位自动重载 TH0= (65536 - 936) / 256; //对机器脉冲计数936个计满溢出引发中断 TL0= (65536 - 936) % 256; EA= 1; //开总中断 ET0= 1; //开T0中断 TR0= 1; //启动定时器T0 } void pwm0_init(void) { P1M0 = 0x00; //P1口用传统51准双向口模式 P1M1 = 0x00; CCAP2L = 0xF4;//低电平的占空比：CCAP2L/256，高电平的站控比：1-CCAP2L/256。 //CCAP2H = 0xF4; //由于工作模式是8位PMW，所以CCAP2H是不参与计数匹配 CMOD = 0x84; // 空闲模式下PCA计数器停止工作；定时器0溢出做PCA模块的时钟源 CCON= 0x00; CL= 0x00; //当计数数值与CCAP2L匹配，电平翻转 CH= 0x00; PCA_PMW2= 0x00; //8位PMW，占空比的第九位EPC0L为0 CCAPM2= 0x42; //允许比较，P3.7输出，CCAPM2：PCA模块2的比较/捕获寄存器，不允许中断 //要使能PWM模式，模块CCAPMn寄存器的PWMn和ECOMn位必须置位。 CCON= 0x40; //允许PAC计数 } void main(void) { timer0_init(); pwm0_init(); while(1) { if(HL== 1) { //如果P1.0输入高电平 CCAP2L = 0xEC;//低电平的占空比：CCAP2L/256，高电平的占控比：1 - CCAP2L/256。 } if(HL== 0){ //如果P1.0输入低电平 CCAP2L = 0xF4;//低电平的占空比：CCAP2L/256，高电平的占控比：1 - CCAP2L/256。 } } } 定时器的配置可以参考以下链接，http://blog.csdn.net/sjong/article/details/73380499，定时器需要重载初值，定时器要工作在1T模式下。
当P1.0口输入为高电平时，P3.7输出的波形图如下。

当P1.0输入为低电平时，P3.7输出的波形图如下。


注意，STC15L2K60S2型号的单片机输入电源VCC为3.3V，IO口输入低于0.8V为低电平，高于2.2V为高电平。
