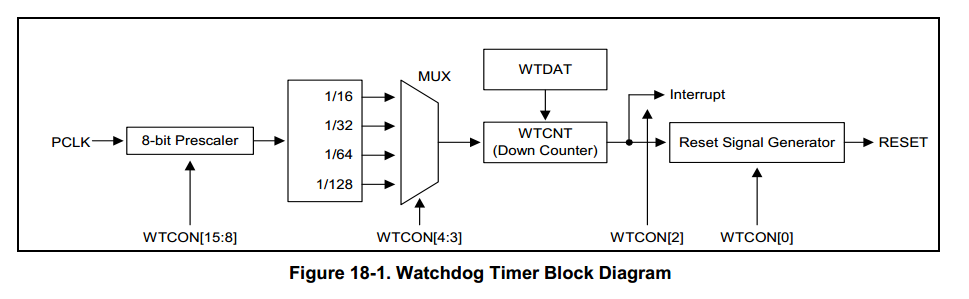

在由单片机构成的微型计算机系统中，由于单片机的工作常常会受到来自外界电磁场的干扰，造成程序的跑飞，而陷入死循环，程序的正常运行被打断，由单片机控制的系统无法继续工作，会造成整个系统的陷入停滞状态，发生不可预料的后果，所以出于对单片机运行状态进行实时监测的考虑，便产生了一种专门用于监测单片机程序运行状态的芯片，俗称"看门狗"，s3c2440中也集成了看门狗，在受到干扰或者系统错误时是芯片复位。s3c2440的看门狗有两个特点：1、提供16bit的时间间隔的中断。2、128个PCLK的周期复位信号。看门狗的结构：
看门狗定时器频率计算如下：
分频值从0到2的8次方减1，分频系数可选：16、32、64、128。s3c2440看门狗操作需要三个寄存器：WTCON、WTDAT、WTCNT。分别是看门狗控制、限时、计数。在启动时候WTDAT不会自动装载到WTCNT，所以初始化时一定要写定时值到WTCNT中。 测试程序： 测试中我们将分频值设置为249,分频系数设置为16。可计算看门狗时间间隔t_watchdog为0.00008s,设置4秒中断一次的话那么WTDAT的值应设置为50000。每次中断蜂鸣器响起,并用串口显示相关信息。程序如下：
主程序部分：
#define GLOBAL_CLK 1 #include #include "def.h" #include "option.h" #include "2440addr.h" #include "profile.h" #include "mmu.h" extern void watchdog_set(unsigned int wtcnt); extern void feed_watchdog(unsigned int wtcnt); extern unsigned char watchdog_flag; void delay(int num) { int i, j, k; for(i=0;i
看门狗部分： #include "2440addr.h" unsigned char watchdog_flag = 0;//看门狗中断标志 void __irq watchdog_interrupt(void); /*看门狗初始化*/ void watchdog_set(unsigned int wtcnt) { /*开始时不自动装载因此需先设置计数值*/ rWTDAT = wtcnt; rWTCNT = wtcnt; /*使用中断但不复位CPU*/ rWTCON |= (249<<8 | 1<<5 | 1<<2 | 0); rINTSUBMSK &= ~(1<<13);//允许看门狗中断 rINTMSK &= ~(1<<9); /*设置中断向量*/ pISR_WDT_AC97 = (unsigned)watchdog_interrupt; } /*喂狗操作*/ void feed_watchdog(unsigned int wtcnt) { rWTCNT = wtcnt; } /*看门狗中断服务函数*/ void __irq watchdog_interrupt(void) { rSUBSRCPND |= 1<<13;//清除中断 rSRCPND |= 1<<9; rINTPND |= 1<<9; watchdog_flag = 1;//设置用户中断标志 }
运行结果：
源代码地址：http://download.csdn.net/detail/a16839678/6272069
