学习内容:单片机入门与走马灯设计

1. 单片机为TTL电平

   高电平：+5v    低电平：0v

1. RS232电平：计算机串口(负逻辑)

   高电平：-12v    低电平：+12V 计算机串口与单片机进行通信时，需要电平转换芯片MAX232，现在计算机没有串口，用不着画MAX232。

1. 单片机为16位，最多为2的16次方=65536
2. 一个机器周期=6个状态周期=12个脉冲周期
3. AD：把模拟量十进制转化成数字量二进制。

数字电路中的两种电平特性决定了使用二进制简便。

1. 与为串联，或为并联，非为短路，^:按位异或，~:按位取反。
2. 单片机是在一片集成电路芯片上集成微处理器，存储器，I/O接口电路，从而构成单芯片微型计算机，简称单片机。
3. MSC51单片机指以8051为核心的单片机，统称为MSC51单片机。
4. 单片机三大指标：

1. FLASH（程序存储空间ROM）掉电非易失性，只读不写。
2. RAM（数据存储器）掉电易失性，读写。
3. SFR（特殊寄存器）

10.8位单片机构成：8kFLASH,512字节RAM，32个I/O口，3个定时器，1个UART，8个中断源。 11. 特殊功能寄存器声明： 语法：sfr sfr_name = int_constant 例如：sfr P0 = 0x80;       Sfr SCON = 0x98 特殊功能位声明： 例如：sbit CY = PSW^7;       Sbit LED = P1^0;

1. SFR寄存器：

高128个单位，离散分布有21个特殊功能寄存器SFR 11个可以进行位寻址（能被8整除，尾数为0,8的可以位寻址） 特别提示：对SFR只能使用直接寻址方式，书写时可使用寄存器符号，也可以用寄存器单元地址。 我个人认为比较重要的图：

1. I/O接口电路结构

    MCS-51系列单片机共有四个8位并行I/O口，分别用P0、P1、P2、P3表示。 每个I/O口既可以按位操作使用单个引脚，也可以按字节操作使用8个引脚。

1. P0

    当P0口作为输出口使用时，内部总线将数据送入锁存器，内部的写脉冲加在锁存器时钟端CP上，锁存数据到Q、端。经过MUX，T2反相后正好是内部总线的数据，送到P0口引脚输出。     当P0口作为输入口使用时，应区分读引脚和读端口两种情况，所谓读引脚，就是读芯片引脚的状态，这时使用下方的数据缓冲器，由“读引脚”信号把缓冲器打开，把端口引脚上的数据从缓冲器通过内部总线读进来。     读端口是指通过上面的缓冲器读锁存器Q端的状态。读端口是为了适应对I/O口进行“读-修改-写”操作语句的需要。例如下面的C51语句： P0=P0&0xf0; //将P0口的低4位引脚清0输出 除了I/O功能以外，在进行单片机系统扩展时，P0口是作为单片机系统的地址/数据线使用的，一般称为地址/数据分时复用引脚。 当输出地址或数据时，由内部发出控制信号，使“控制”端为高电平，打开与门，并使多路开关MUX处于内部地址/数据线与驱动场效应管栅极反相接通状态。此时，输出驱动电路由于两个FET处于反相，形成推拉式电路结构，使负载能力大为提高。输入数据时，数据信号直接从引脚通过输入缓冲器进入内部总线。

1. P1

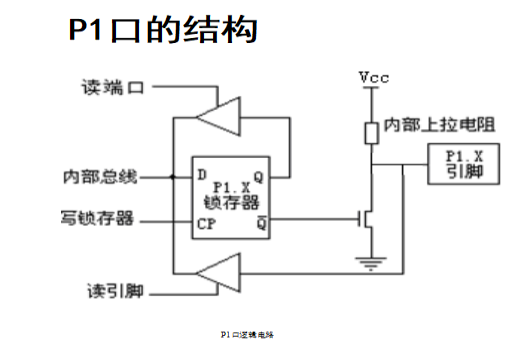

P1口是准双向口，只能作为通用I/O口使用。 P1口作为输出口使用时，无需再外接上拉电阻。 P1口作为输入口使用时，应区分读引脚和读端口。读引脚时，必须先向电路中的锁存器写入“1”，使输出级的FET截止。

1. P2

    P2口是准双向口，在实际应用中，可以用于为系统提供高8位地址，也能作为通用I/O口使用。 P2口作为通用I/O口的输出口使用时，与P1口一样无需再外接上拉电阻。 P2口作为通用I/O口的输入口使用时，应区分读引脚和读端口。读引脚时，必须先向锁存器写入“1”。

1. P3

    P3口是准双向口，可以作为通用I/O口使用，还可以作为第二功能使用。作为第二功能使用的端口，不能同时当作通用I/O口使用，但其他未被使用的端口仍可作为通用I/O口使用。 P3口作为通用I/O的输出口使用时，不用外接上拉电阻。 P0，P1，P2，P3结构图       程序设计：走马灯 一．实现八个LED灯轮流闪烁的三种方法： 1. #include sbit P1_0 = P1^0; void DelayUs2x(unsigned char n) { while(--n); } void DelayMs(unsigned char n) {     while(n--) {     DelayUs2x(245);     DelayUs2x(245); } }   void main() { While(1) {         P1 = 0xfd; DelayMs(200);     P1 = 0xfb; DelayMs(200);     P1 = 0xf7;     DelayMs(200);     P1 = 0xef;     DelayMs(200);     P1 = 0xdf;     DelayMs(200);     P1 = 0xbf;     DelayMs(200);     P1 = 0x7f;     DelayMs(200);  } }   2.#include   sbit P1_0 = P1^0;   void DelayUs2x(unsigned char n) { while(--n); }   void DelayMs(unsigned char n) {    while(n--)  {     DelayUs2x(245);     DelayUs2x(245);  } }   void main() { unsigned char i,  w;     while(1)   {     for(i = 0, w = 0x01; i < 7; i++)   {         P1 = ~w;         DelayMs(100);     w <<= 1;   }   } } 感悟： 今天是单片机入门，由于时间关系，之前在学校学的内容有所忘记，所以今天刚开始有点迷糊和焦虑，不过再复习过程中，罗列知识点之后，我又找回了状态，不在慌张。所以复习的过程很重要。 关于走马灯程序，还是很简单的。 关于花样灯，再有了走马灯的练手后，逐步去写，也写出来了。 总之，学习路上任重道远。
