2018/4/2STM320.说在前面的前面：关于MCU（微控制单元(Microcontroller Unit）又称单片微型计算机，简称：单片机

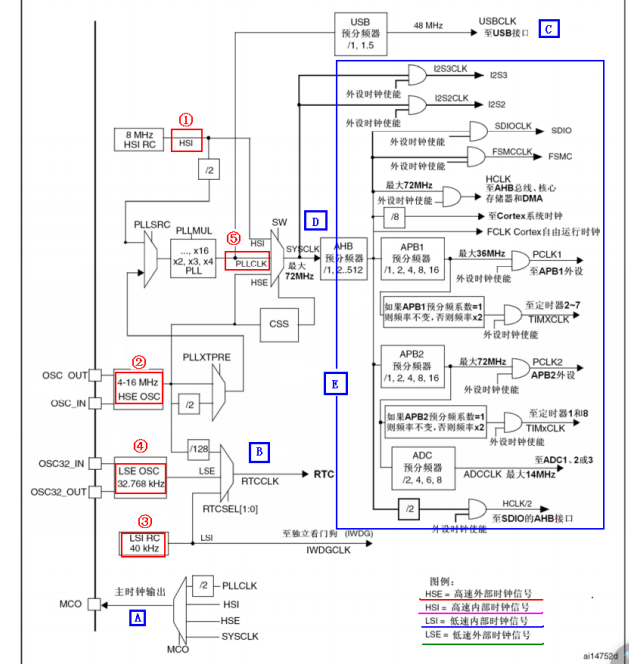

1.说在前面:时钟系统对于单片机的意义就相当于人类的心跳，时钟系统可以给予单片机一组精准的时序，让单片机可以稳定的工作，同时，可以只开启所使用的时钟，实现低功耗；2.部分C语言的内容补充1.#ifdef的用法(在头文件上使用)预编译指令，用于宏定义，如果使用#ifdef，当某条件实现的时候对一组语句进行编译#ifndefxxxxx #define xxxxx #endif xxxxxx2.extern 关键字置于变量和函数前，表示变量和函数可以定义在别的文件上，然而在另外一个文件中进行引用；注意：可以多次定义，但是只能用一次申明3.static关键字具有锁数据的功能，数据不会随着程序的重复性而进行刷新；3.时间树简介（！！！）在stm32中有五个时间器，分别为：3-1.HSI(high speed inter) 高速内部时钟采用RC振荡器，频率为8mhz3-2.HSE(high speed extern) 高速外部时钟可以接石英或者陶瓷谐振器，或者接上外界的时钟源，频率为4mhz到16mhz3-3.LSI(low speed inter) 低速内部时钟采用RC振荡器，频率为40khz，可作为看门狗系统的时钟源和RTC(real time clock实时时钟)的时钟源3-4.LSE(low speed extern)低速外部时钟接32.768khz的石英晶体，主要作为RTC的时钟源3-5.PLL:锁环器实现倍频的功能（从频率*2到*16），通过控制相关寄存器实现，但是输出的频率不能大于72MHZ4.时间树的一些基础原件4-1：MCOMCO是STM32的一种时间输出IO口（PA8）,可以选择一个时钟信号输出（PLL的二分频，HSI HSE SYSCLK）4-2：RTCRTC作为实时时钟，可以提供一个准确的实时时间4-3：USBCLK在使用usb时，一定要让PLL作为时钟源，并且使能为48mhz或者72mhz4-4：SYSCLK(系统时钟)1.ABPI分频器：上面连接着一些低速外设（CAN,USB,,UART2.......）2.ABP2分频器：上面连接着一些高速外设（UART1，Timer1，所有的普通io口（PA到PE）第二功能IO口）5.简单介绍一下配置：（基于库函数）1.初始化时间系统system_stm32f10x.c中的SystemInit()函数中；2.其他的配置在stm32f10x_rcc.c中6.最后在说一句：时钟树图非常重要，所有的寄存器在使用之前必须要使能相应的时钟
