单片机的1602液晶显示

2019-04-15 18:02发布

站内文章 / PIC单片机
16639 0 1007

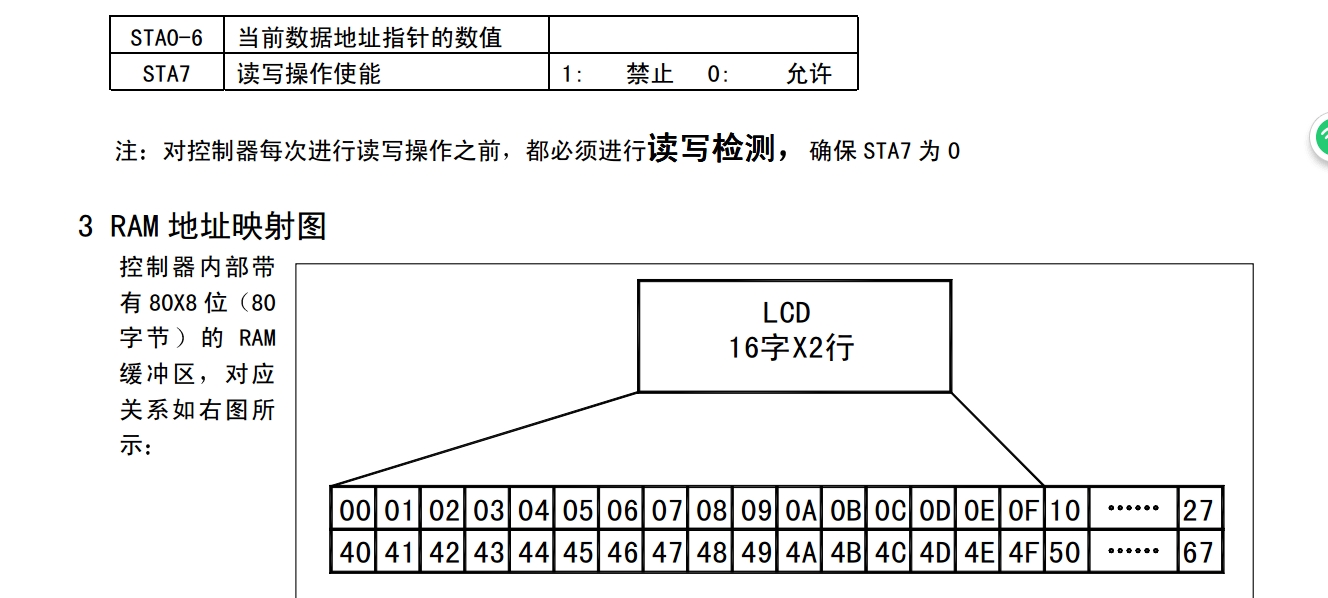

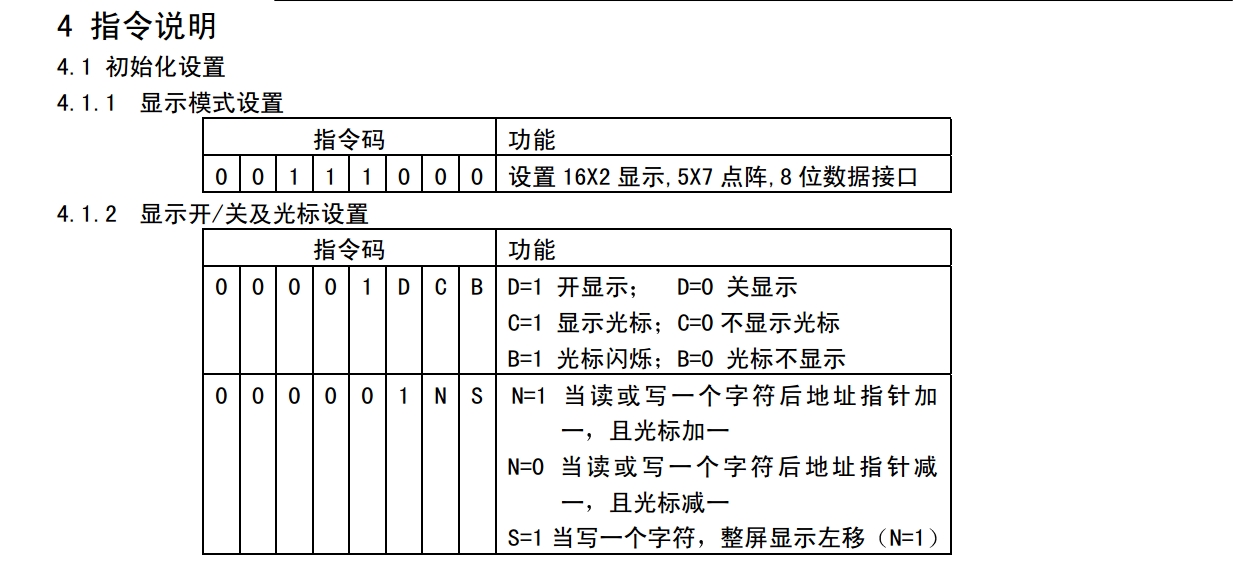

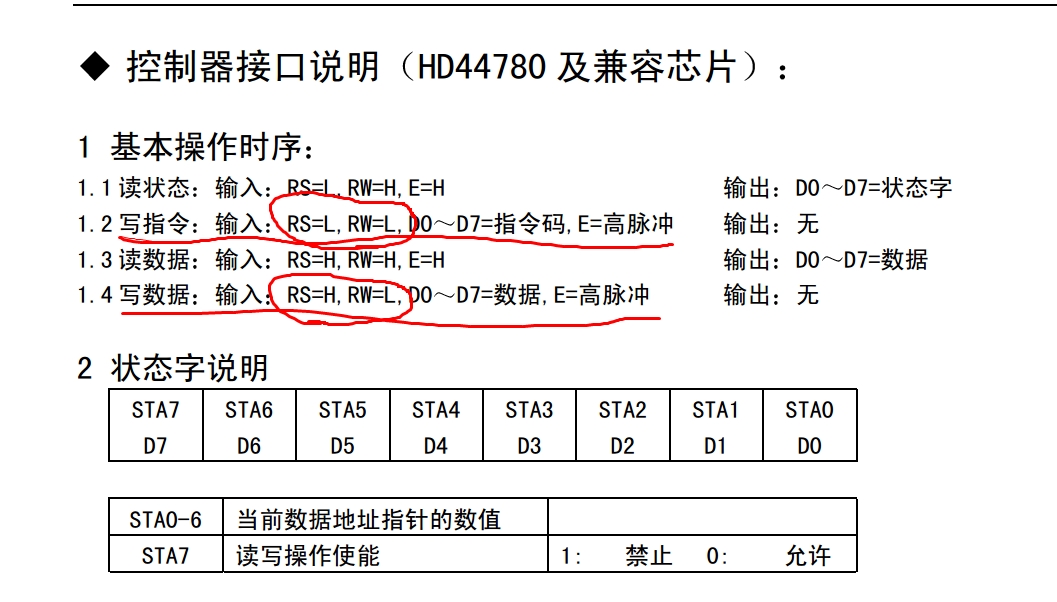

以上是我认为控制1602液晶比较重要的，必须要我们懂的 下面是我写得到一个程序 #include
#define uchar unsigned char
#define uint unsigned int
uchar code table1[]={"I LOVE MCU !"};
uchar code table2[]={"who you name?"};


sbit lcdrs=P2^0; //RS
sbit lcdrw=P2^1;    //R/w
sbit lcden=P2^2; //EN


uchar num,num1,num2;
void delay(uint z)
{
   int x,y;
   for(x=z;x>0;x--)
    for(y=110;y>0;y--);
}


void write_com(uchar com)  //写状态命令函数
{


lcdrs=0;
lcdrw=0;
P0=com;
delay(5);
lcden=1;
delay(5);
lcden=0;



}
void write_data(uchar date)//发送数据函数
{
lcdrs=1;
P0=date;
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void init()
{
lcden=0;
write_com(0x38);
delay(1);
write_com(0x0c);
delay(1);
write_com(0x06);
delay(1);
    // write_com(0x01);
delay(1);
write_com(0x80+0x12);
delay(1);




}
void main()
{
init();
for (num=0;num<12;num++)
{
write_data(table1[num]);
delay(20);
}
     // write_com(0x01); //清屏
write_com(0x80+0x53);
for (num=0;num<13;num++)
{
write_data(table2[num]);
delay(20);
}
for(num=0;num<16;num++)
{
write_com(0x1c);//整屏左移16格 （0x18）右移
delay(200);
}
while(1);

}

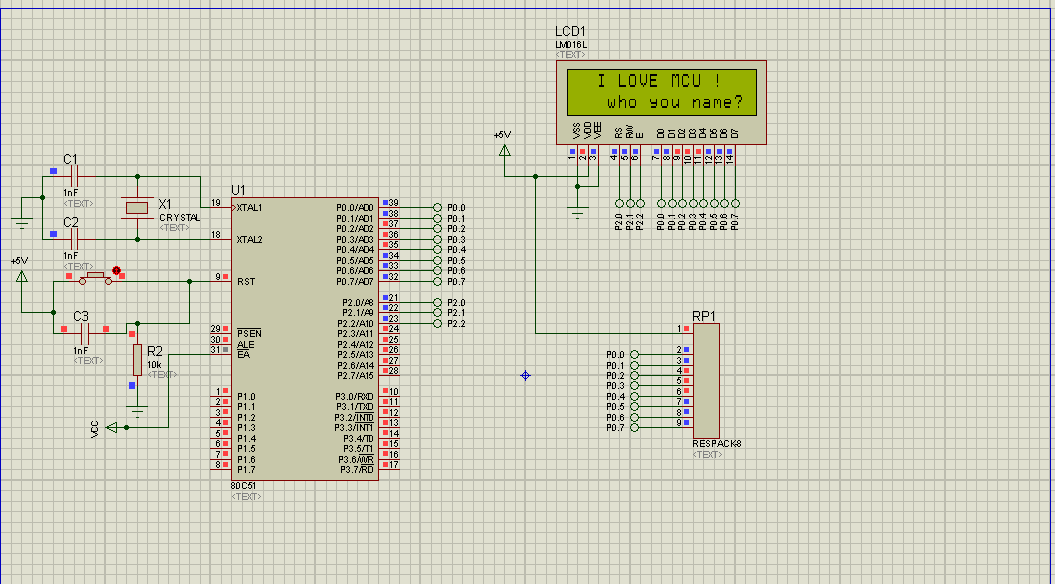

 这是仿真后的结果
