单片机控制跑马灯

2019-04-15 18:03发布

站内文章 / PIC单片机
13610 0 1062

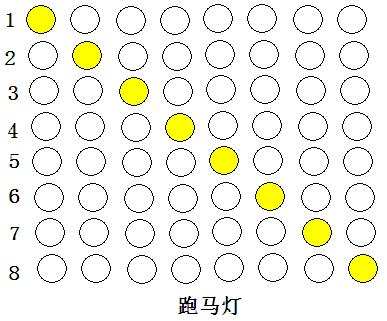

一、跑马灯和流水灯的区别 好多人分不清跑马灯和流水灯，还以为是同一种状态，虽然难度等级是一样的，但是灯的亮灭显示方式是不一样的。请看下图
二、单片机控制LED灯的常用电路接法 弄清楚跑马灯的显示状态后可以开始进行设计了，   在日常的跑马灯设计电路中LED灯一般接为这两种形式，共电源或共地，也就是通常说的灌电流式和拉电流式
 三、电路分析与编程 大家可以根据自己实际的电路需要选择其中一种接法，由于AT89S52单片机IO端口不操作时是高电平所以下面我选择的是共电源接法。
   电路分析：当电路输出高电平[端口为1]LED灯灭，当电路输出低电平[端口为0]LED灯亮   大家可以按照自己的思路编程，方法不唯一，下面我将介绍3种方法

方法一：不利用算法，直接使用IO控制[可以说是最蠢的方法，但是一样能实现效果，并且容易理解]
 #include //LED输出端口位定义
sbit led0=P0^0;
sbit led1=P0^1;
sbit led2=P0^2;
sbit led3=P0^3;
sbit led4=P0^4;
sbit led5=P0^5;
sbit led6=P0^6;
sbit led7=P0^7; //延时函数
void delay(void)
{
 unsigned char a,b;
  for(a=0;a<200;a++)
  for(b=0;b<200;b++);
}


void main()
{
led0=1; //端口初始化
led1=1;
led2=1;
led3=1;
led4=1;
led5=1;
led6=1;
led7=1;
while(1)
 {
 led0=0; //点亮LED0
  delay(); //延时
  led0=1; //熄灭LED0
  delay(); //延时，为下一个灯准备

  led1=0;
 delay();
  led1=1;
  delay();

  led2=0;
  delay();
 led2=1;
  delay();

 led3=0;
 delay();
 led3=1;
 delay();

 led4=0;
 delay();
 led4=1;
  delay();

 led5=0;
 delay();
 led5=1;
 delay();

 led6=0;
 delay();
 led6=1;
 delay();

 led7=0;
 delay();
 led7=1;
 delay();
 }
}
方法二：借助数组对上面程序进行改进，使端口一次性赋值定义 #include
#define uchar unsigned char
#define uint unsigned int

//定义一个一维数组
unsigned char table[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
//延时函数
void delay(void)
{
  uchar a,b;
 for(a=0;a<200;a++)
 for(b=0;b<200;b++);
}


void main()
{
  uchar i;
  while(1)
 {
  for(i=0;i<8;i++)
 {
 P0=table[i];//11111110
  delay();
  }
}
}


 方法三：利用函数封装库 #include
#include   //此为调用函数的头文件必须添加

#define uchar unsigned char
#define uint unsigned int //延时函数
void delay(void)
{
  uchar a,b;
  for(a=0;a<200;a++)
  for(b=0;b<200;b++);
}

void main()
{
  uchar k;
 k=0xfe;          //定义初值

   while(1)
  {
 P0=k;
  delay();
 k=_crol_(k,1);   //调用头文件封装库函数
  }
}
还有移位运算等其他的方法在这里就不一一列出，大家可以自己尝试！
