如需转载请标明出处：http://blog.csdn.net/itas109  QQ技术交流群：129518033       环境   1、普中科技HC6800-EM3 v2.2 单片机开发实验仪（芯片STC90C516RD+）
          2、无线蓝牙串口透传模块 HC-06从机
          3、windows xp操作系统
          4、Android手机（蓝牙串口通信助手软件）

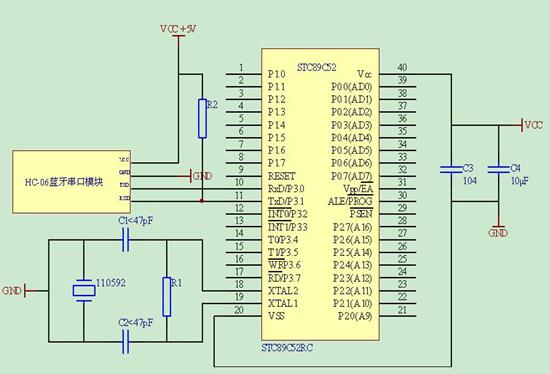

注意：蓝牙部分连线图与实物图不符。可以参照下图接蓝牙（2013年05月31日改）           上拉电阻的阻值有人问我，我当时用的是1KΩ。

蓝牙开发初级实例，用手机控制灯的亮灭。

 实物连线图：   单片机代码： /*********************************************************** STC89C52与蓝牙连线： 蓝牙 51 RXD TXD TXD RXD 其他连线： P2.0、P2.1、P2.3分别接一个指示灯 手机采用蓝牙串口通信助手 ***********************************************************/ #include #include unsigned char tmp; sbit led1=P2^0; //指示灯0 sbit led2=P2^1; //指示灯1 sbit led3=P2^3; //指示灯3 void init(); void delay(unsigned int i); void send(); //发送回馈信息，目前无效不知道什么原因 void ctrl(); void main() { init(); while(1) { if(RI==1) // 是否有数据到来 { RI = 0; tmp = SBUF; // 暂存接收到的数据 ctrl(); } } } void init() //初始化 { TMOD = 0x20; // 定时器1工作于8位自动重载模式, 用于产生波特率 TH1=TL1=0xFD; // 波特率9600 SCON = 0x50; // 设定串行口工作方式1 允许接收,相当于下面三句 //SM0=0; //SM1=1; //REN=1; PCON =0x00; // 波特率不倍增 TR1 = 1; EA=1; ES=1; led1=0; //初始化设置3个指示灯全亮 led2=0; led3=0; } void delay(unsigned int i) { unsigned char j; for(i; i > 0; i--) for(j = 200; j > 0; j--) ; } void send() //发送回馈信息，目前无效不知道什么原因 { unsigned char a; a=tmp; TI=0; SBUF=a; while(TI==0); TI=0; led3=1; //delay(1000); } void ctrl() //根据接受信息做出操作 { switch(tmp) { case '1': led1=1; //收到字符1，指示灯0灭 send(); break; case '2': //收到字符2，指示灯1灭 led2=1; send(); break; case '3': //收到字符3，指示灯0、1亮 led1=0; led2=0; send(); break; case '4': //收到字符4，指示灯0、1灭 led1=1; led2=1; send(); break; case '5': //收到字符5，指示灯3亮 led3=0; break; default: //其他，灯全灭 led1=1; led2=1; led3=1; send(); } }

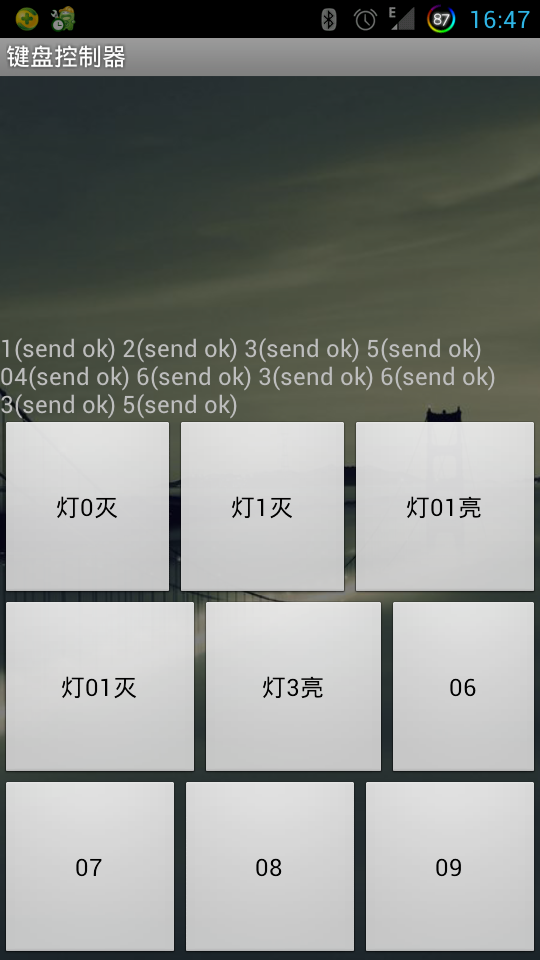

手机通过蓝牙串口助手操作：   觉得文章对你有帮助，可以扫描二维码捐赠给博主，谢谢！ 如需转载请标明出处：http://blog.csdn.net/itas109  QQ技术交流群：129518033
