3.3V与5V单片机通讯电路原理图

2019-04-15 18:28发布

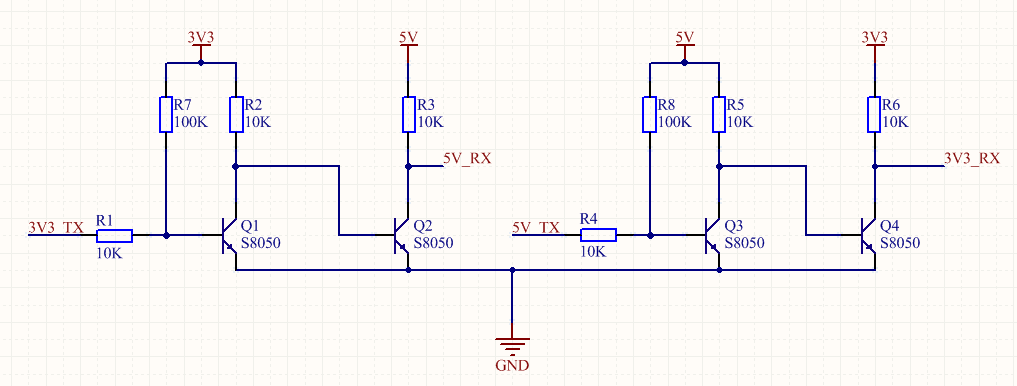

原理图
如图:
以左侧的3V3_TX为例:
3V3_TX是高电平的时候,Q1位于饱和区,相当于短路,则R2下边,Q2的输入相当于接地。
Q2输入低电平,位于截止区,相当于断路,则5V_RX相当于被R3拉高,位于高电平。
也就是,5V_RX与3V3同时处于高电平。 3V3_TX是低电平的时候,Q1位于截止区,断路。Q2的输入是高电平,Q2位于饱和区,短路,5V_RX相当于接地,是低电平。
