一.串口通信基础

1.串行通信

• 串行通信将数据字节分成一位一位的形式在一条传输线上逐个传送。单片机采用串行通信。特点是：传输线少，长距离传送成本低，但数据传送控制复杂。
• 串行通信的传输的传输方向：单工（数据传输只能沿一个方向），半双工（传输数据和接受数据分布进行），全双工（传输和接受同步进行）。

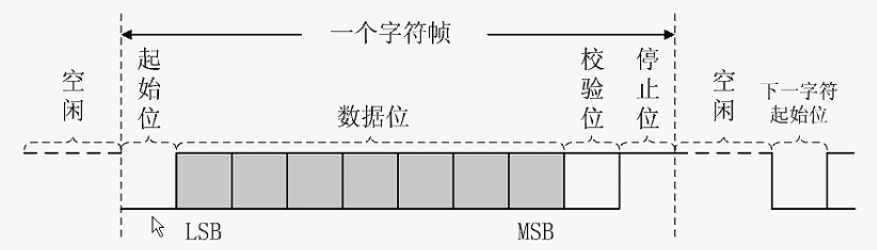

• 单片机采用异步通信，发送和接受设备使用各自的时钟频率，容易实现，但传输效率不高，数据格式


2.MAX232

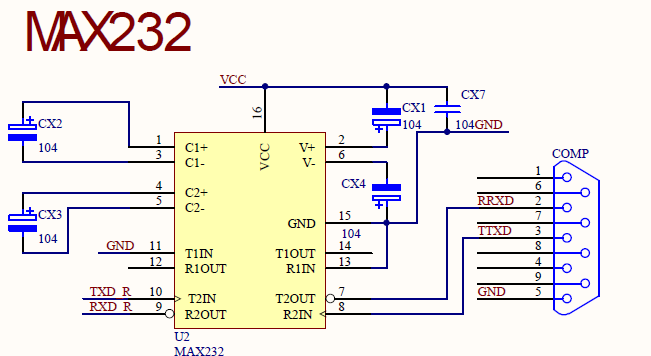

• 实验通过MAX232电平转换芯片，可把计算机串口电平（-12V~+12V)转换为单片及TTL电平。电路原理图如下

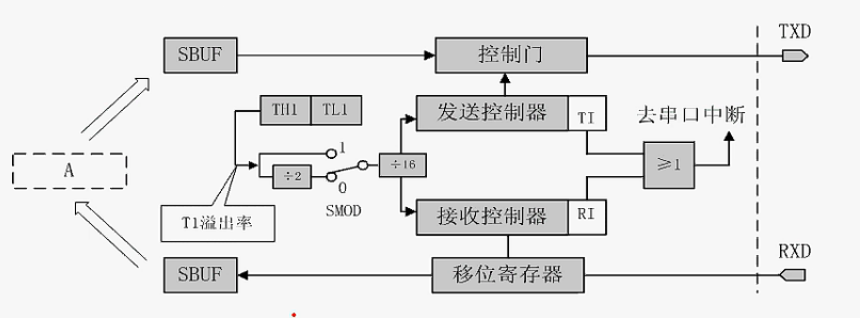

3.80C51串行口

向发送缓冲器SBUF写入数据，两个物理上独立的接收、发送缓冲器SBUF，它们占用同一地址99H ；接收器是双缓冲结构 ；发送缓冲器，因为发送时CPU是主动的，不会产生重叠错误。

4.工作方式寄存器SCON

位 D7 D6 D5 D4 D3 D2 D1 D0 功能 SM0 SM1 SM2 REN TB8 RB8 T1 R1

• 介绍
• RI：接收中断标志位
  接收结束时，会由硬件置1，向CPU发出中断请求。（要由软件复位）
• TI：发送中断标志位
  发送结束时，会由硬件置1，向CPU发出中断请求。要由软件复位）
• TB8：用来存放发送的第9位。
• RB8：用来存放接收的第9位。
• REN：是串行接收允许位
  0时：禁止串行接收
  1时：允许串行接收

5.工作方式寄存器PCON

• PCON是没有位寻址的，也就是说不能直接操作SMOD要直接操作PCON寄存器。
• SMOD：是波特率是否加倍的选择位。
  0时：波特率不加倍。
  1时：波特率加倍。

6.串口的操作步骤：

第一步：设置波特率，设置定时器T1为工作方式2（设置TMOD寄存器），给计数器赋初值（工作方式2会自动重装）

第二步：设置串口工作方式，设置SCON（如果允许）。

第三步：如果使用中断方式，那么打开相应的中断和总中断。

第四步：打开定时器T1，开始产生波特率。TCON设置TRx。

---

二.实验例程

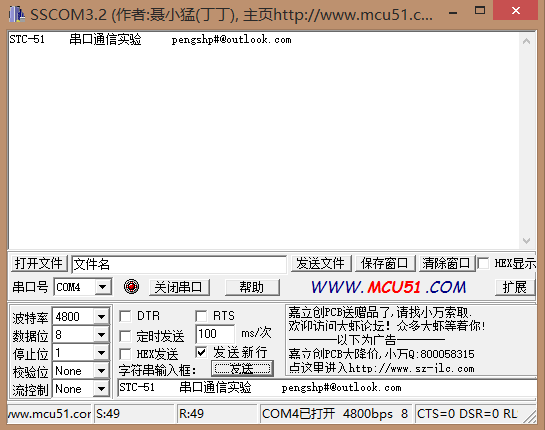

1.说明：本实验通过使用串口调试助手向计算机发送数据，并返回，实验不需要接线。

2.程序源代码如下：

/************************************** > File Name: 串口通信实验 > Author: pengshp > Mail: pengshp3@outlook.com > Date: 2015年 7 月 22 日 ***************************************/ #include #define uchar unsigned char #define uint unsigned int uchar flag,i; /*串口初始化函数*/ void init_uart() { SCON=0x50; //设置为工作方式1 0101 0000 TMOD=0x20; //设置计数器工作方式2 PCON=0x80; //波特率加倍 TH1=0xF3; //计数器初始值，波特率为4800 TL1=0xF3; EA=1; //打开总中断 ES=1; //打开接受中断 TR1=1; //打开计数器 } void main() { init_uart(); while(1) { if(flag==1) { ES=0; //关闭串口中断 flag=0; SBUF=i; //接受到的数据写入SBUF while(!TI);//判断是否发送完 TI=0; ES=1; //打开串口中断 } } } void serial() interrupt 4 { RI=0; //接受标志位清零 i=SBUF; //从SBUF读数据 flag=1; //说明接受到数据 }

波特率的计算和工作方式介绍略，常用的波特率为9600，晶振频率为11.0592MHZ，则误差为0%。我使用的晶振频率为12MHZ，有一定的误差。
