ESP8266 AT指令设置及51单片机的控制

（献给正在学习路上的兄弟姐妹们）
对于ESP8266模块好多刚接触的朋友们第一感觉就是价格的确很便宜，然而初次接触它时你也许会对它束手无策，因为关于怎样使用它，官方给出的资料很凌乱，我刚接触时就无从下手。（说明一点本人也是小白

）好了废话少说，咱们言归正传。ESP8266这个模块有一个 32bit MCU，这就是说你可以不接外部MUC，直接使用模块自带的MCU就可以完成对模块的控制。当然这么一款高大上模块肯定也可以外接一块MCU进行控制。下面说一下两种方法的优缺点。第一种方法的优点就是节约了一块MCU的钱，缺点是开发者要使用一到两个星期去学习模块自带的MCU的变成方法。第二种方法的优点是开发者可以直接使用自己熟悉的MCU对模块进行控制（比如8051STM32等）。缺点是要外接一块MCU，这样就加大了开发成本。我个人的观点是对于一些小的家用产品（比如插座、电灯等）可以使用模块自带的MCU。而对于空调、电视机、电饭煲等这些家用电器，因其本身的硬件系统已经很成熟，而且其内部已经有自身的MCU，所以可以直接使用内部的MCU对其控制。对于ESP8266模块我们购买的时候可能会看到两种，一种是有八个引脚的，另一种是引脚全输出的。如下图：

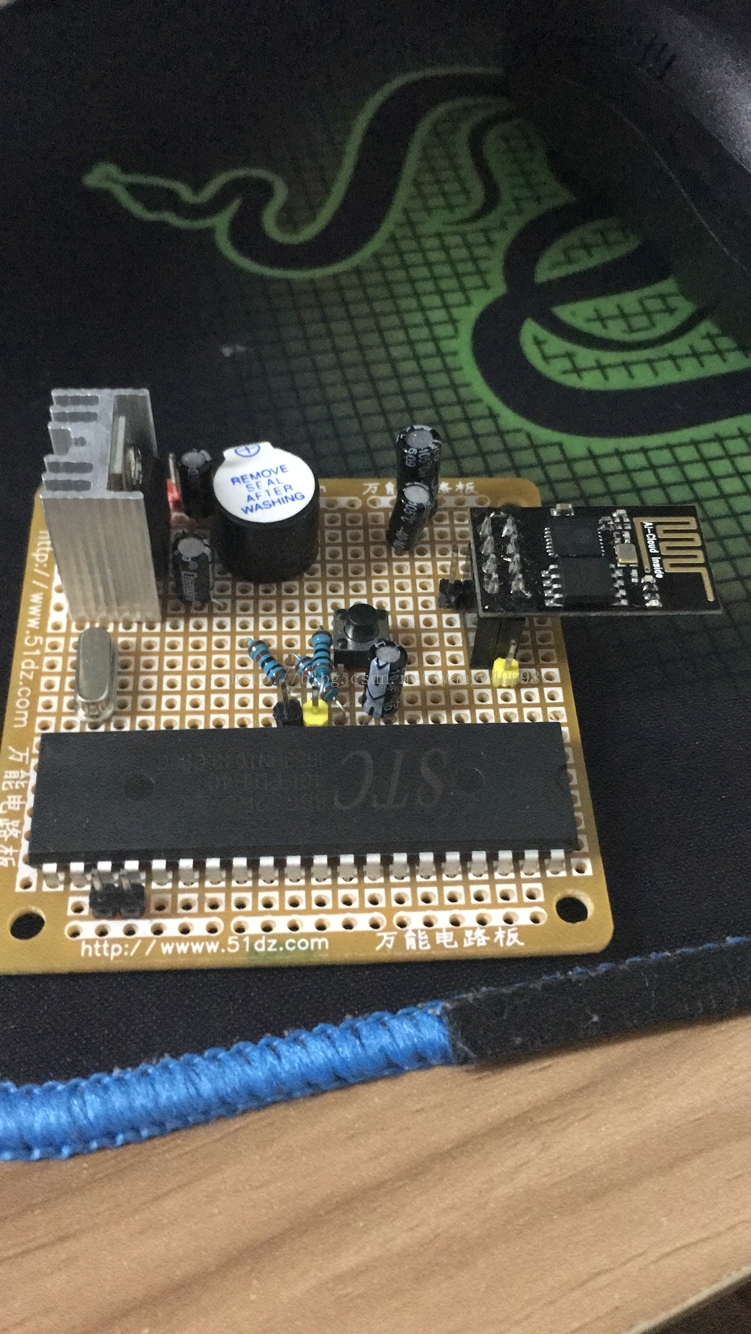

对于引脚全输出的是用其自带的MCU进行开发设计，对于八引脚输出的是接外部MCU常用的方式。下面我将介绍外接MCU的方式控制模块。（MCU选用8051单片机）新买来的模块是没有固件的，所以要刷入固件才能对其进行相应的控制，我们采用AT方式来控制模块，所以要刷入相应的AT固件才行。（具体的刷固件教程网上都有，我在这里就不作介绍了） (1) 设置模块为ST模式：发送：AT+CWMODE=1；返回：OK (2) 查看当前WiFi列表：AT+CWLAP返回： OK (3) 加入当前无线网络：发送命令：AT+CWJAP=”MERSAIN”,”XXXXXXXX” 第一个填你想要连接的WiFi名称，第二个填WiFi的密码（5）查看当前模块IP地址：发送： AT+CWLIF返回：当前IP地址（6）开启多连接模式：发送命令：AT+CIPMUX=1返回：OK (6)建服务器发送命令：AT+CIPSERVER=1,8080(设置指令) 指令：AT+CIPSERVER=[,] 说明：:0-关闭server模式，1-开启server模式 :端口号，缺省值为333 响应：OK 这样模块就设置好了。可以用手机连接模块发送命令了。这里面要做的是对模块的各个引脚进行讲解

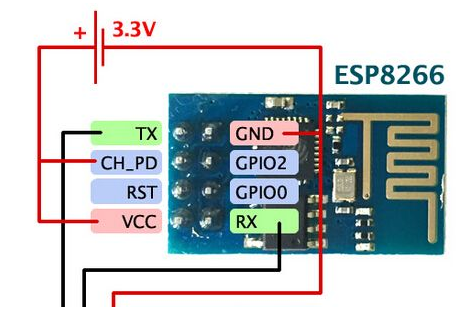

RX:模块串口通信的接收引脚，接到单片机的TX引脚。 GPIO0：默认情况下不接线，在刷固件时要接低电平。 GPIO2：悬空 GND：接地 TX：模块的发射端，接单片机的RX接口。 CH_PD：接高电平。 RST：低电平复位，默认悬空。 VCC：接3.3V的高电平。注：模块与5V单片机通信时候，I/O口要接2K的电阻。 ESP8266三种模式：一、AP模式就是模块作为普通的路由器，可以发射出WiFi信号。二、ST模式就是模块接入家里的路由器三、AP+ST 这里我只介绍ST 模式：将模块与USB转串口模块接好，插上电脑的USB接口，打开串口助手。模块默认的波特率为115200。 1. 建立STA (1) 重启模块：发送命令：AT+RST；返回：OK

(1) 设置模块为ST模式：发送：AT+CWMODE=1；返回：OK (2) 查看当前WiFi列表：AT+CWLAP返回： OK (3) 加入当前无线网络：发送命令：AT+CWJAP=”MERSAIN”,”XXXXXXXX” 第一个填你想要连接的WiFi名称，第二个填WiFi的密码（5）查看当前模块IP地址：发送： AT+CWLIF返回：当前IP地址（6）开启多连接模式：发送命令：AT+CIPMUX=1返回：OK (6)建服务器发送命令：AT+CIPSERVER=1,8080(设置指令) 指令：AT+CIPSERVER=[,] 说明：:0-关闭server模式，1-开启server模式 :端口号，缺省值为333 响应：OK 这样模块就设置好了。可以用手机连接模块发送命令了。

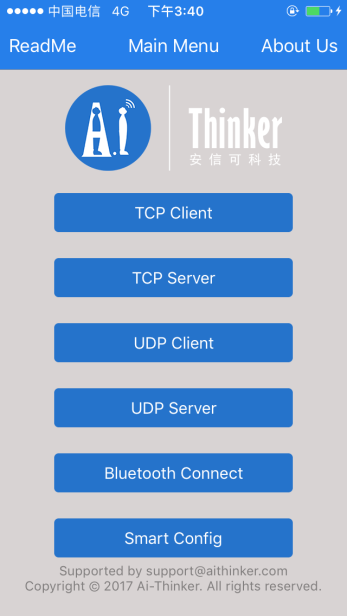

在手机上下载一个NEtassist软件。
