按键实验：
目的：通过按键控制其他元器件

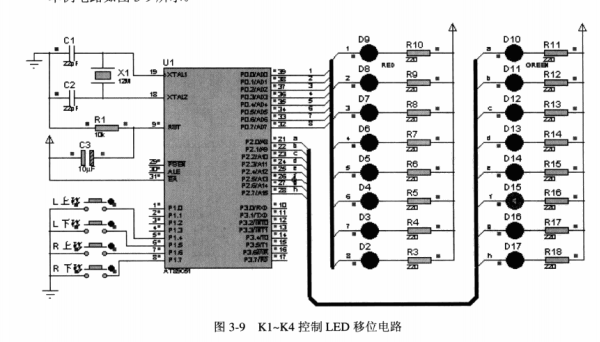

实验一
K1~K4控制LED移位
目的：按下独立按键K1~K4,可分别上下控制连接在P0，P2端口的LED移位显示。 #include／／使用芯片的库函数 #include／＊intrins.h，函数，C51单片机编程中，使用到空指令_nop_();字符循环移位指令_crol_等时使用。＊／ #define uint unsigned int／／define宏定义 #define uchar unsigned char void DelayMS(uint x)／／延时函数，不同的芯片由于频率不同而不同 { uchar i; while (ｘ－－) for (i = 0;i < 120;i++); } void Move_LED()／／LED灯移动功能 ／／Ｐ１，按键引脚；P０：左流水灯；Ｐ２：右流水灯； { if ((P1 & 0x10) == 0) P0 = _crol_(P0, 1); ／／左边流水灯向上移动 else if ((P1 & 0x20) == 0) P0 = _cror_(P0, 1); ／／左边流水灯向下移动 else if ((P1 & 0x40) == 0) P2 = _crol_(P2, 1); ／／右边流水灯向上移动 else if ((P1 & 0x80) == 0) P2 = _cror_(P2, 1); ／／右边流水灯向下移动 } 实验二
K1~K4按键状态显示：
LED1，2和3，4，控制灯的亮灭不同。
按下K1或K2时，LED1或2亮，松开熄灭。按下K3或K4后释放时，LED3或4 亮，再次按下并释放时熄灭。
#include #define uchar unsigned char #define uint unsigned int sbit LED1 = P0 ^ 0; sbit LED2 = P0 ^ 1; sbit LED3 = P0 ^ 2; sbit LED4 = P0 ^ 3; sbit K1 = P1 ^ 0; sbit K2 = P1 ^ 1; sbit K3 = P1 ^ 2; sbit K4 = P1 ^ 3; void DelayMS(uint x) { uchar i; while (x--) for (i = 0;i < 120;i++); } void main() { P1 = 0xFF; P0 = 0xFF; while (1) { LED1 = K1; LED2 = K2; if (K3 == 0) { while (K3 == 0); LED3 = ~LED3; } if (K4 == 0) { while (K4 == 0); LED4 = ~ LED4; } DelayMS(10); } } void main() { P1 = 0xFF; P0 = 0xFF; while (1) { LED 1 = K1; //K1= 1，灯灭；K1 = 0，灯亮 //LED1，2，由按键直接控制，按键状态即是灯的状态 //LED3，4，由按键间接控制，按键第一次按下 if (K3 == 0)//按下K3，K3=0 { while (K3 == 0); //保持当时灯的状态，等待释放按键；释放按键后，执行下一条指令，即是相反状态 LED3 = ~LED3; //实现灯的相反状态，两次按键状态切换 } if (K4 == 0) { while (K4 == 0) LED4 = ~LED4; } DelayMS(10); } } 重点
—while（1）和while（1）；（有分号）— while(1)｛……｝:是让单片机一直执行｛……｝中内容，**防止程序跑飞**，通常用于主程序主体，确保程序持续执行 while(1); ：是一条指令，它让单片机停在这个位置，一般用来检测中断,只有cpu收到中断指令，才会跳出while(1)，进入中断服务子程序； whlie(1)本质是死循环，while(1)中的指令会不断重复执行，除非有中断，while(1);可以看作while(1){//空指令}，它执行的是空指令， *于是单片机就停在这行代码处* —按键的高低电平—

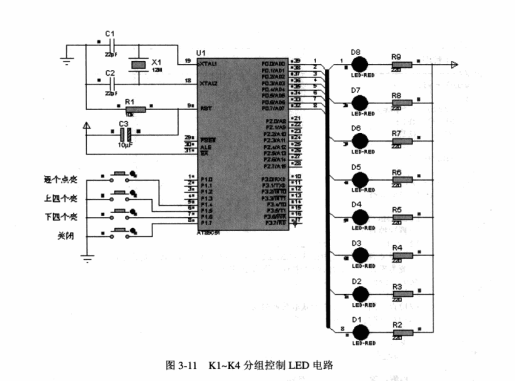

按键的高低电平 很明显：我们是高电平有效，未按下时，是高电平，为1；当K1=1时，灯是灭的；从P0，P1的引脚初始化也可以看出。 实验三 K1~K4分组控制LED
实验内容：在得出键号后分别对LED执行4种不同的操作。
#include #define uchar unsigned char #define uint unsigned char void DelayMS(uint x) { uchar t; while (--x) for (t = 0;t < 120;t++); } void main() { uchar k, t, Key_State;//定义变量，以及键盘 P0 = 0xFF;//初始化P0,P1引脚 P1 = 0xFF; while (1) { t = P1; //记录P1 初值 if (t!= 0xFF)// { DelayMS(10); if (t != P1) continue;//再次检查按键 Key_State = -t >> 4;//取得4位按键值， //由模式XXXX1111（X中有一位为0，其他均为1） //变为模式0000XXXX（X中有一位为1，其他均为0） k = 0; //检查1所在的位置，累加获取按键号K while (Key_State != 0) { k++; Key_State >>= 1; } //根据按键号K进行4种处理 //（当前情况是在循环体内，switch中的指令会多次判断并执行） switch (k) { case 1:if (P0 == 0x00) P0 = 0xFF;//1111 1111 P0 <<= 1;//P0左移一位 1111 1110 左移 DelayMS(200); break; case 2:P0 = 0xF0;break;//点亮【上面】4只 case 3:P0 = 0x0F;break;//点亮【下面】4只 //涉及知识点：共阴极还是阳极，以及引脚对应问题 case 4:P0 = 0xFF;//关闭所有 } } } } 重点 —引脚和值的对应关系（反序）— P0口的8个引脚被赋值成1111,1110，就是说只有P0^0口是低电平，其余都是高电平！8个引脚与0xfe的2进制分别对应！ 即是1111,1110的值对应P0的7，6，5，4，3，2，1，0号引脚，不同于我们数数时01234567从左到右的逻辑，这种现象在汇编语言和单片机里很常见 —循环移位和移位（CF的作用有无）— 循环移位：单片机中的移位运算不同于C语言中的移位之后补零，而是分情况进行大循环和小循环（即是微机原理中的不带进位CF的CRL和带进位CF的ROR 循环移位）常使用_crol_()和_cror_()函数完成。 “`
移位：>> 右移；<<左移 本实验则是【未使用】循环移位。故在switch语句中进行 case 1:if (P0 == 0x00) P0 = 0xFF; //若灯亮全灭 P0 <<= 1; //（原来是ff 1111 1111 变 1111 1110，亮一个-》亮两个，3个，四个……八个，循环，全灭，也是逐个，从下到上移动。 —共阳极和共阴极（灯该怎么亮？）— 灯亮取决于高电平还是低电平，由共阳极和共阴极决定。 共阳极:低电平0亮，（和电源形成电平差，点亮LED灯） 共阴极：高电平1亮。 后语
认真做了按键实验，感觉单片机并不简单，需要自己好好努力，认真对待才行，各位大朋友，小朋友加油！（PS：markdown用的还有点无力，下次加油吧）
