继之前成功制板后，又做了连续三块失败的板子，总结一下，第一块和第二块板，失败原因都是因为使用了之前方案的排母，而28Pin排母实际上并不适用于单片机座，单片机针脚有点短，导致连接单片机后，存在接触不良的问题，经过万用表量了一下，反面的针和单片机脚，有好几个脚都不通；做第三块板时，排除了排母，直接将单片机焊在板子上，但由于之前两次失败，心烦意乱，导致焊第三块板时将单片机装反，结果后面怎么检查线路都没问题，却就是无法烧录，经过仔细对比后，总算是发现了这个低级错误，真是恨不得自抽一耳光。 最终再焊一次，再次成功。 必须吸取教训，焊接之前要仔细再仔细，再就是布线，通过先画图再焊接，线路就会很清晰，不至于线路凌乱，经过五块板子的焊接，焊接能力还是提升不少，这个还是很实用。

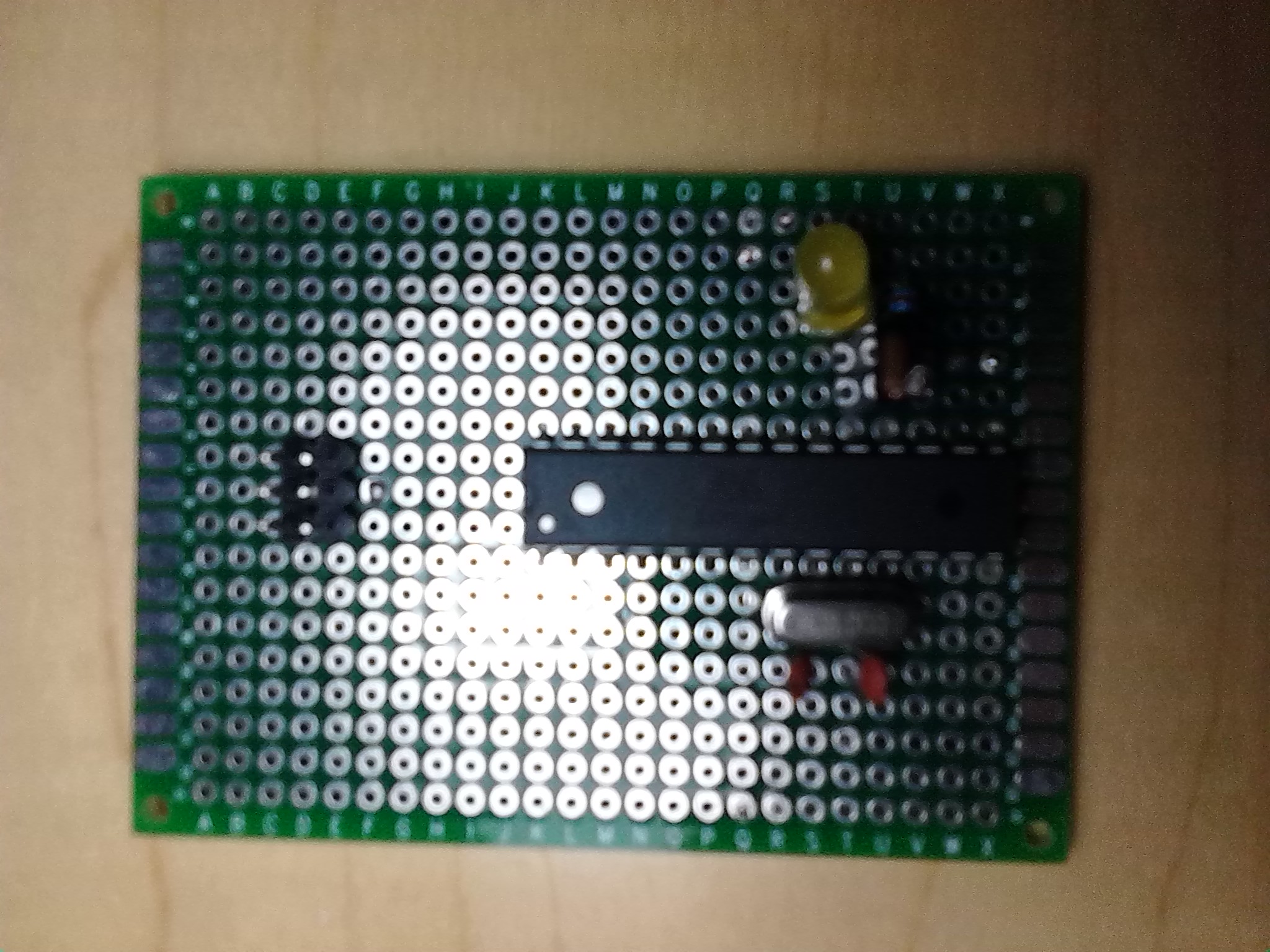

正面图 背面图 BLINK 亮灯图 灭灯图
