不久前开始学习使用蓝牙模块，在模块与51单片机连接的过程中出现了非常多的问题，我想应该也是很多新手和我一样会遇到这样的问题，因此特地写这篇文章，想分享下在学习过程中遇到的问题以及解决方法。
此次学习用到模块是HC-06蓝牙模块，如下图：
该模块某宝有售，价格约为20RMB。某宝上的HC-06有两种，分别是带引脚和不带引脚的，建议新手购买带引脚的。我从试验开始到成功，一共使用了四块蓝牙模块。第一次买的是带引脚的，但是模块本身是坏的；第二次买的是不带引脚的，但是由于自身的焊功有限，导致模块损坏，无法使用；第三次是朋友送的蓝牙4.0，由于某些原因无法使用，在此也特别感谢朋友送我蓝牙；第四次购买，就是上图所示的蓝牙，才最终完成了试验。总结：在某宝购买时，最好货比三家，虽然模块不值钱，但是在购买过程遇到问题会耽误时间，影响开发，非常麻烦。单片机用了两个，分别是新手常用的开发板还有一个单片机最小模块，两者有什么区别我稍后会说明。开发板：
单片机最小模块：
我特别标注了两者的晶振，分别为12MHZ和11.0594MHZ，就是晶振的不同导致我在学习中问题的发生。以下是学习试验过程。
蓝牙模块的调试：接线，蓝牙模块的RX接转换模块的TX，蓝牙模块的TX接转换模块的RX，如下图所示：

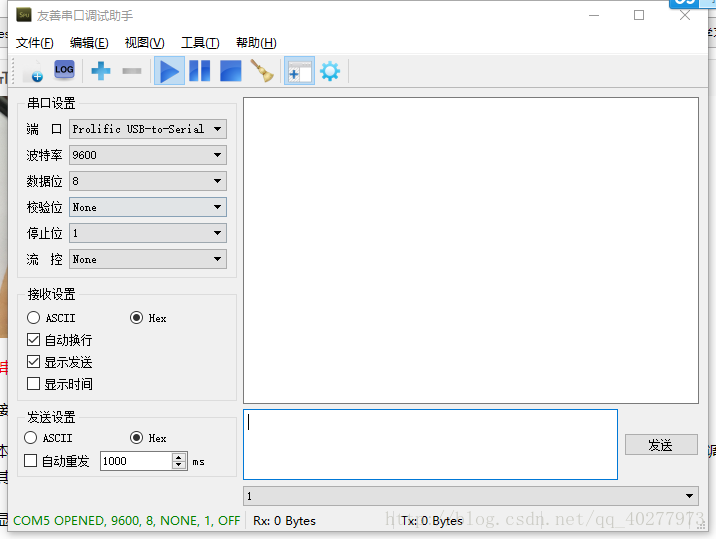

接入电脑，在PC端下载好串口调试助手，软件自搜，此处不再赘述。附可能会用到的驱动：链接：https://pan.baidu.com/s/1bpYLfCr 密码：yabv进入到调试助手，其实基本不怎么用调参数了，蓝牙模块基本都默认设置好波特率为9600，因此直接启动软件调试即可。具体调参数的方法可以自行百度其他文章，都有很详细的介绍。启动串口，成功后左下角显示成功：

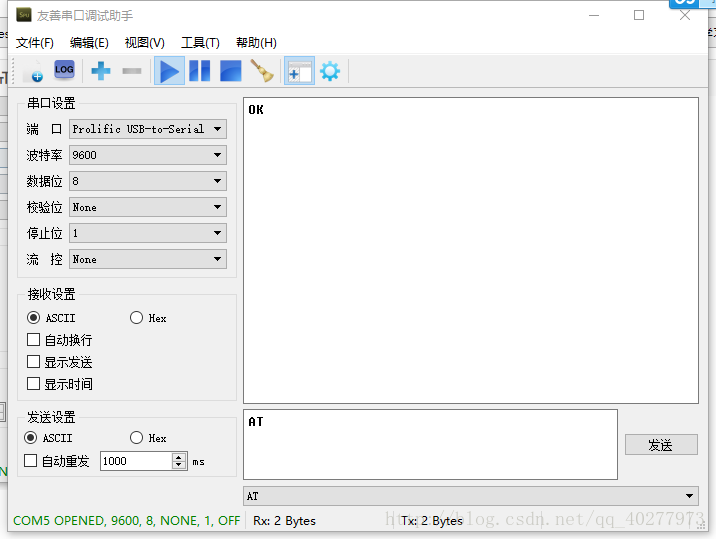

发送AT指令，返回OK：

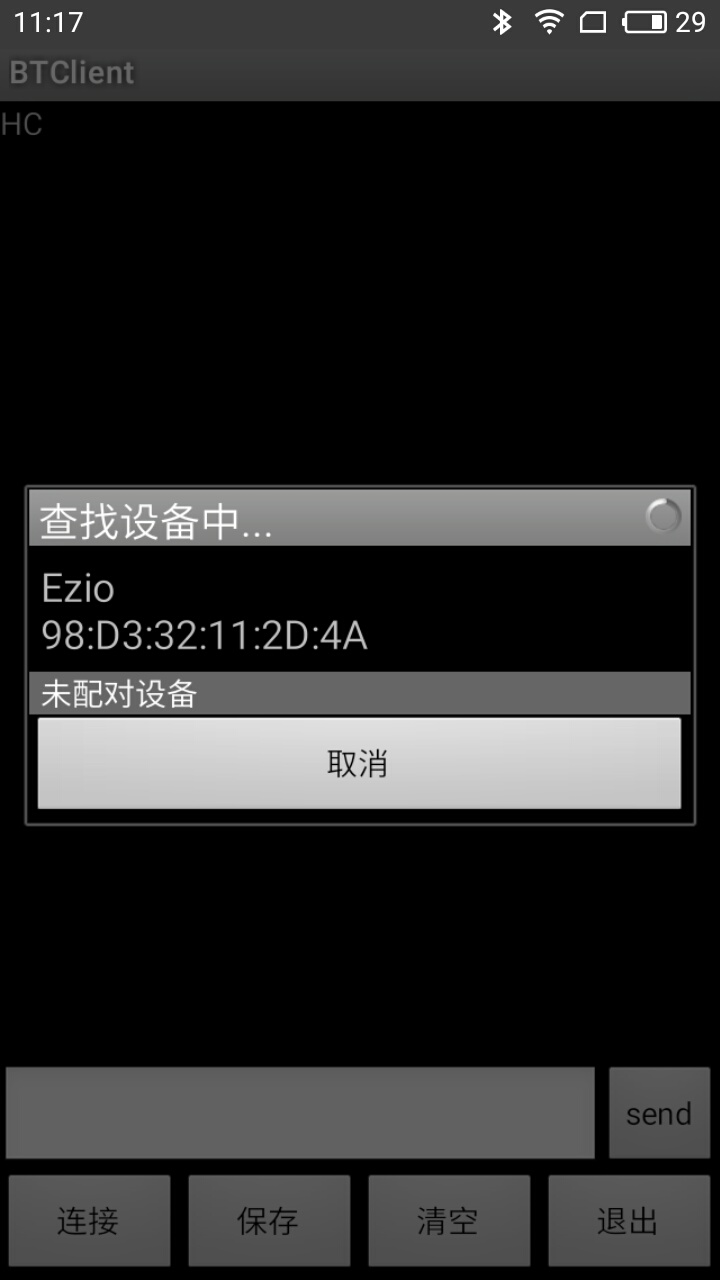

表明串口正常，此时用手机连接蓝牙模块。手机端也是用到调试助手，请自行下载。搜索蓝牙模块：备注：我的蓝牙模块此前已经被我改名为Ezio，未改名前默认为HC06。

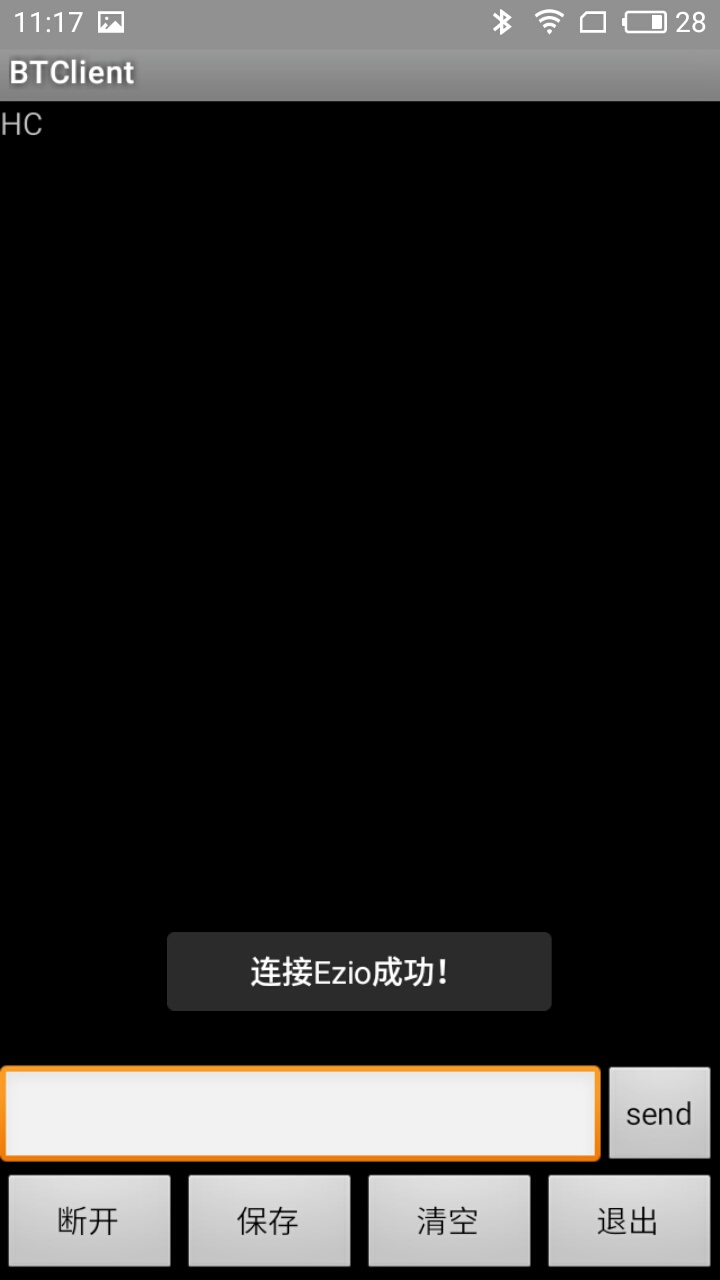

连接成功：

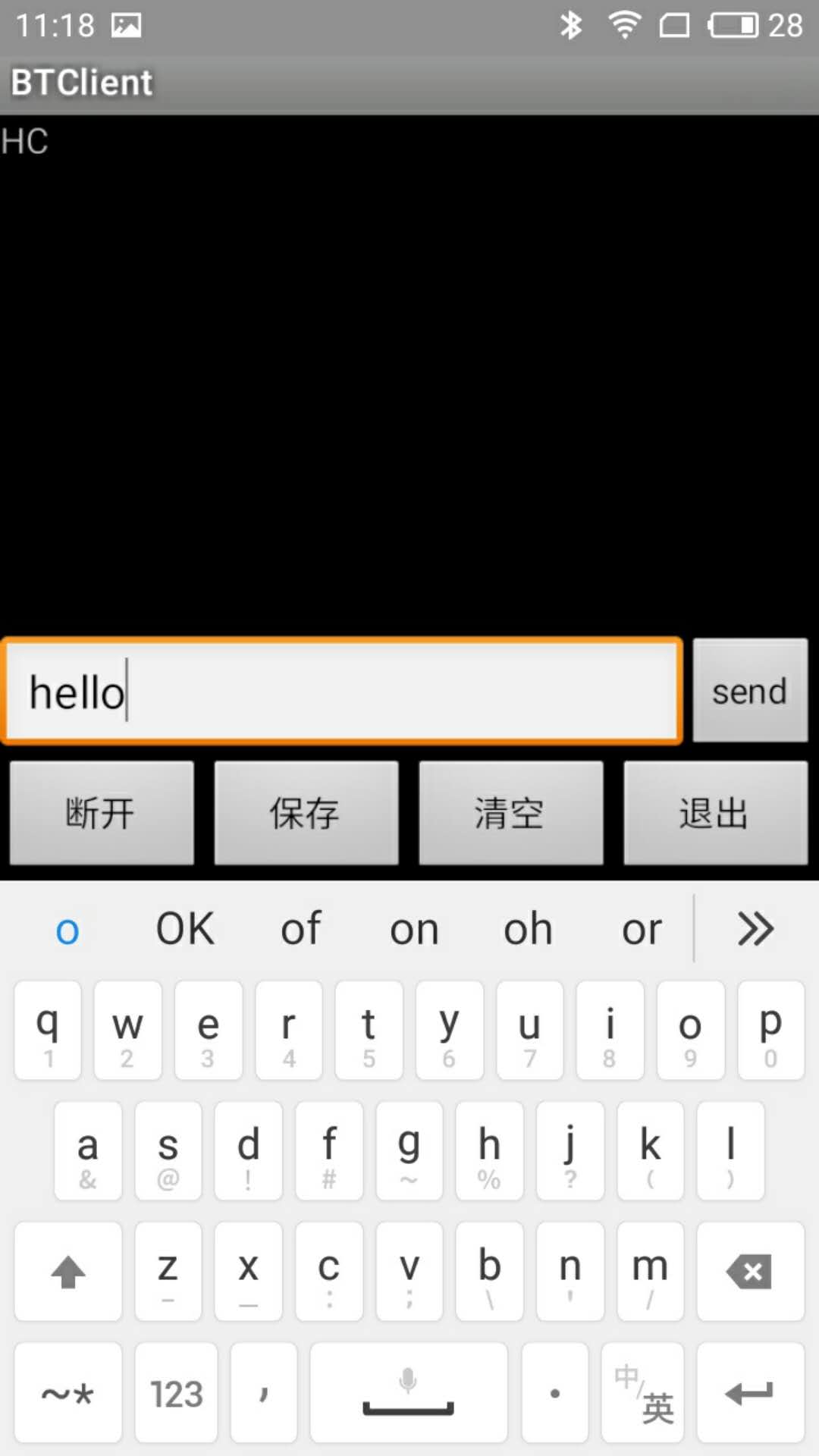

尝试发送消息hello：

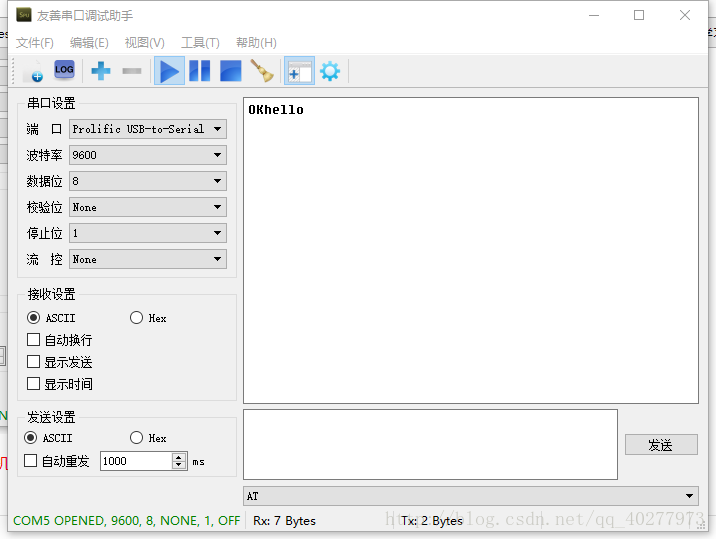

此时在PC端的串口助手上，可以收到来自手机端发送的消息：
在此说明一点，在蓝牙模块上电以后，模块上的LED灯为闪烁状态，此时处于从机模式，与手机成功连接后，LED灯会变为常亮。自此，蓝牙模块调试成功，可以与单片机连接进行试验。

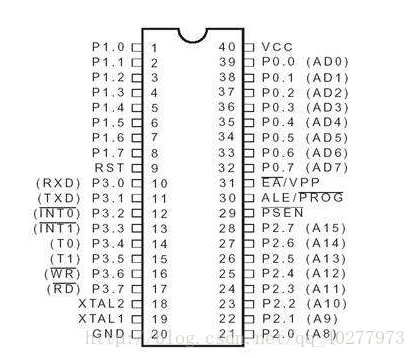

蓝牙模块与51单片机接线：和连接转换模块一样，蓝牙模块的RX连接单片机的TX，蓝牙模块的TX连接单片机的RX，此处说明单片机的RX和TX引脚分别为P3.0和P3.1，如图（图片来自网络）：
正确接线后，向单片机中写入程序，程序如下：
第一步，用蓝牙模块与开发板接线，并成功用手机与蓝牙模块连接，尝试发送信息，过程如图所示：
无论是发送数字或者是其他字符，都可以看见返回的是乱码，因此可以知道，单片机接收的也是乱码，故程序中的判断：
可见，此时返回的内容与发出的内容相同，经测试此时程序也可以正确执行，使用万用表可以检查出P1.3口输出电平的变化，表明此时蓝牙模块可以正常使用。特别说明：
是可以更换的，某宝也有售，可以根据需要的晶振购买。
此次学习用到模块是HC-06蓝牙模块，如下图：
该模块某宝有售，价格约为20RMB。某宝上的HC-06有两种，分别是带引脚和不带引脚的，建议新手购买带引脚的。我从试验开始到成功，一共使用了四块蓝牙模块。第一次买的是带引脚的，但是模块本身是坏的；第二次买的是不带引脚的，但是由于自身的焊功有限，导致模块损坏，无法使用；第三次是朋友送的蓝牙4.0，由于某些原因无法使用，在此也特别感谢朋友送我蓝牙；第四次购买，就是上图所示的蓝牙，才最终完成了试验。总结：在某宝购买时，最好货比三家，虽然模块不值钱，但是在购买过程遇到问题会耽误时间，影响开发，非常麻烦。单片机用了两个，分别是新手常用的开发板还有一个单片机最小模块，两者有什么区别我稍后会说明。开发板：单片机最小模块：
我特别标注了两者的晶振，分别为12MHZ和11.0594MHZ，就是晶振的不同导致我在学习中问题的发生。以下是学习试验过程。
蓝牙模块的调试：接线，蓝牙模块的RX接转换模块的TX，蓝牙模块的TX接转换模块的RX，如下图所示：
接入电脑，在PC端下载好串口调试助手，软件自搜，此处不再赘述。附可能会用到的驱动：链接：https://pan.baidu.com/s/1bpYLfCr 密码：yabv进入到调试助手，其实基本不怎么用调参数了，蓝牙模块基本都默认设置好波特率为9600，因此直接启动软件调试即可。具体调参数的方法可以自行百度其他文章，都有很详细的介绍。启动串口，成功后左下角显示成功：
发送AT指令，返回OK：
表明串口正常，此时用手机连接蓝牙模块。手机端也是用到调试助手，请自行下载。搜索蓝牙模块：备注：我的蓝牙模块此前已经被我改名为Ezio，未改名前默认为HC06。
连接成功：
尝试发送消息hello：
此时在PC端的串口助手上，可以收到来自手机端发送的消息：
在此说明一点，在蓝牙模块上电以后，模块上的LED灯为闪烁状态，此时处于从机模式，与手机成功连接后，LED灯会变为常亮。自此，蓝牙模块调试成功，可以与单片机连接进行试验。
蓝牙模块与51单片机接线：和连接转换模块一样，蓝牙模块的RX连接单片机的TX，蓝牙模块的TX连接单片机的RX，此处说明单片机的RX和TX引脚分别为P3.0和P3.1，如图（图片来自网络）：
正确接线后，向单片机中写入程序，程序如下：
#include
sbit P1_0 = P1^0; //测试口，可用可不用
sbit P1_3 = P1^3; //输出口
unsigned char tempbuf; //存储接收到的信息
/*初始化串口*/
void BlueteethInit()
{
SCON = 0x50; //串口模式1，允许接收
TMOD = 0x20; //T1工作模式为2，自动重装
PCON = 0x00; //波特率不倍增
REN = 1;
TH1 = 0xfd; //设置波特率为9600
TL1 = 0xfd;
RI = 0;
EA = 1;
ES = 1;
TR1 = 1;
}
void main()
{
BlueteethInit();
P1_0 = 0;
P1_3 = 0;
TI = 0;
while(1)
{
if(tempbuf == 0x31) //可以使用
P1_3 = 1;
if(tempbuf == 0) //不可以使用
P1_3 = 0;
if(tempbuf == 'A') //可以使用
P1_3 = 1;
if(tempbuf == 'B') //可以使用
P1_3 = 0;
}
}
void Serial(void) interrupt 4
{
tempbuf = SBUF;
RI = 0; //读标志清零
SBUF = tempbuf; //将内容返回到手机端，可在手机查看发送的内容
while(!TI);
TI = 0; //写标志清零

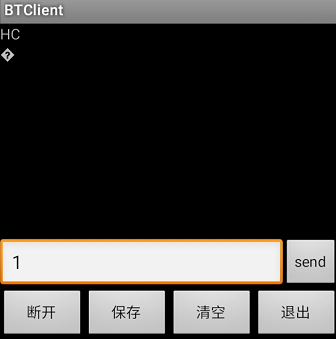

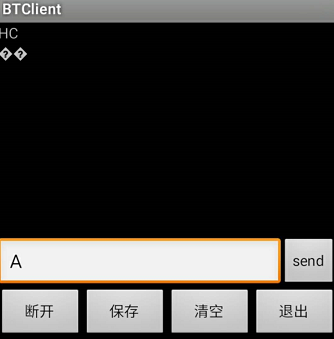

} 该程序为最简单的测试程序，利用蓝牙接收手机发来的信息，控制P1.3口输出高或者低电平，以测试是否正确接收到信息。第一步，用蓝牙模块与开发板接线，并成功用手机与蓝牙模块连接，尝试发送信息，过程如图所示：
无论是发送数字或者是其他字符，都可以看见返回的是乱码，因此可以知道，单片机接收的也是乱码，故程序中的判断：
while(1)
{
if(tempbuf == 0x31) //可以使用
P1_3 = 1;
if(tempbuf == 0) //不可以使用
P1_3 = 0;
if(tempbuf == 'A') //可以使用
P1_3 = 1;
if(tempbuf == 'B') //可以使用
P1_3 = 0;

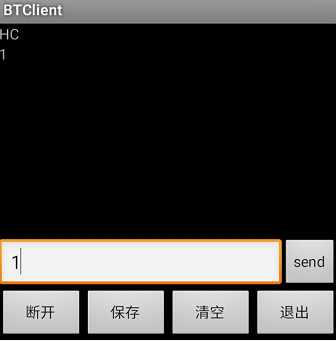

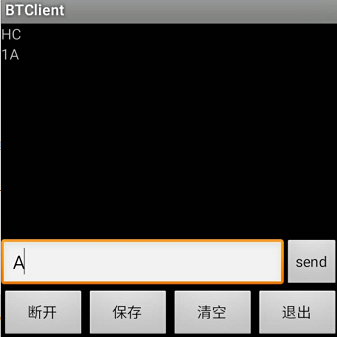

}无法正确执行，P1.3口自然也无法根据需要来输出高或者低电平。第二步，用蓝牙模块与单片机最小模块接线，成功用手机连接收尝试发送信息，如下图所示：可见，此时返回的内容与发出的内容相同，经测试此时程序也可以正确执行，使用万用表可以检查出P1.3口输出电平的变化，表明此时蓝牙模块可以正常使用。特别说明：
if(tempbuf == 0x31) //可以使用
P1_3 = 1;
if(tempbuf == 0) //不可以使用

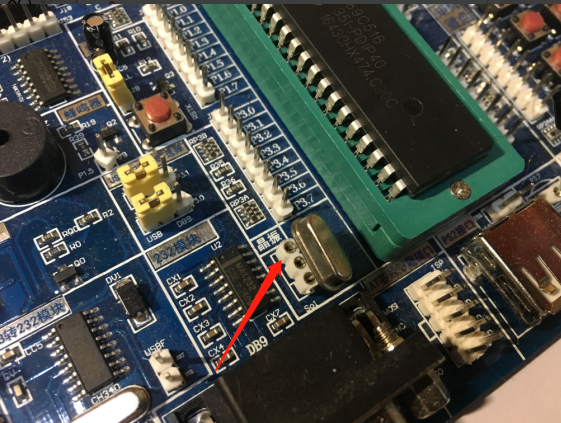

P1_3 = 0;当发送数字消息时，应为十六进制，因此在判断时，如接收到1，应判断是否等于0x31，而不是判断是否等于1。此处经过测试，发送1时，判断tempbuf == 0x31，该判断有效；当发送0时，判断tempbuf == 0，判断无效。判断字符加单引号即可。第三步，为什么使用两个相同的单片机会导致结果不同？这也是困扰了我很久的问题，后来经过检查，才知道原来就是晶振的问题。此处PO一下大神关于晶振的说明，暂时未看懂：https://www.zhihu.com/question/30930577但可以得出的结论就是，如果使用串口通信，应使用的晶振为11.0594MHZ，否则可能出现乱码的情况。另附：开发板上的晶振如图：是可以更换的，某宝也有售，可以根据需要的晶振购买。
