51单片机开发流程

2019-04-15 19:20发布

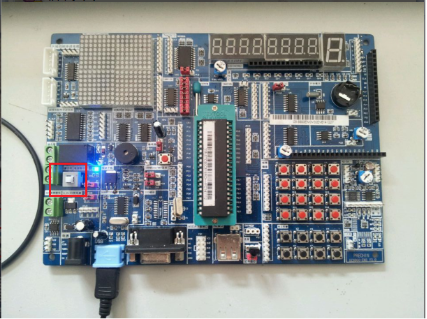

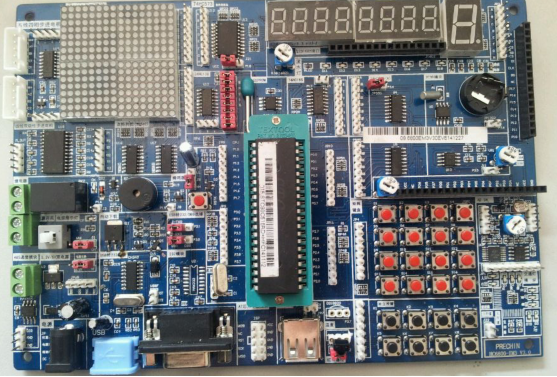

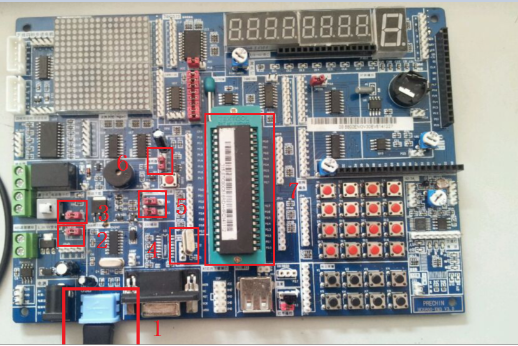

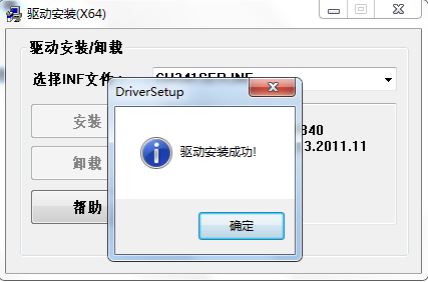

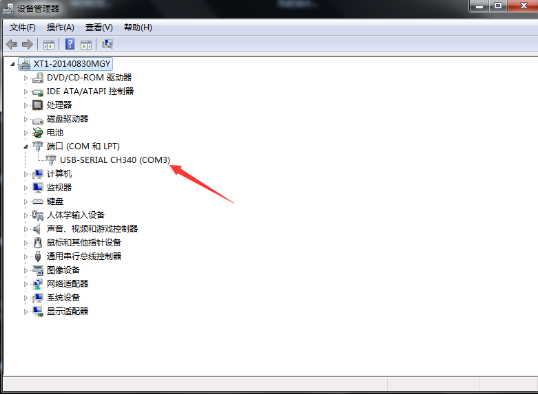

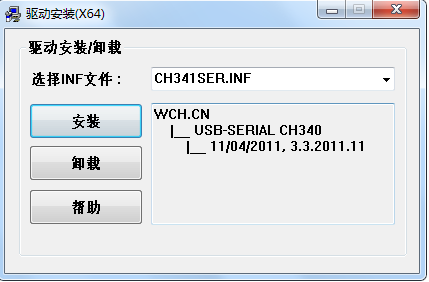

第一步:首先拿出我们的开发板,开发板整机如图1所示:开发板整机 第二步:我们在给单片机下载程序的时候,需要做一些准备事项。1、打开开发板的时候,请首先看下板子的相关的配件。我们需要用到的是USB的数据线,配的其余配件在相关的实验需要用到:如图2所示:2 Mini USB数据线2、把Mini USB连接到单片机开发板上。如图3所示:3 USB数据线连接单片机开发板 3、我们下载的时候,单片机开发板上需要做一些跳线帽的设置。如图4上标记的红 {MOD}框框所示。跳线帽功能设置1. USB线链接到开发板上2. 电源的跳线帽短接到右边5V处。若是想用3.3V的,跳线帽可以短接到左边,注意单片机可能不能正常工作。3. 在使用51单片机的时候,跳线帽短接到右边。若使用ARM模块的时候,则短接到左边(板子上有51ARM的标注)。4. 单片机工作和下载需要把晶振接上。5. 在用到USB线下载的时候,这两个跳线帽需要短接到左边。若是使用9针串口的,请短接到右边(9针串口下载,不能使用普中的,只能使用官方STC-ISP)。6. 复位按键。跳线帽短接到下面,高电平处。若是使用avr单片机的,需要短接到上面低电平出。(开发板有标记HL)。7. 单片机安装上。注意,单片机安装时候,要注意缺口朝上。若安装反了,则会短路烧毁板子。第三步:打开我们板子的开关电源按钮:如图5所示。开发板工作状态 注意:若是打开开关按钮无反应,请自行检查跳线帽是否正确,看回上一个步骤。 第四步:这个时候我们板子的配置已完成。现在我们需要安装开发板ch340的驱动,安装驱动成功才能下载程序。打开我们光盘。光盘资料步骤2安装单片机开发相关软件开发板USB转串口CH340驱动。如图6所示:6 CH340驱动软件然后,双击打开我们ch340的软件(不要在乎ch340ch341的区别,本质是一致的)。跳出的安装界面:如图7所示:7 CH340安装界面 接下来,我们点击安装ch340。安装成功后会出现提示,如图8所示:驱动安装成功界面 驱动安装成功后。我们可以在我们的电脑设备管理器---端口号查询到。如图9所示:     图9 CH340的驱动端口号显示 注意:如出现安装驱动失败的,解决方法。提示预安装成功1.请看回步骤2,跳线帽的配置是否正确。2.板子未连接到电脑上,安装ch340驱动时候,软件需要检测不到ch340驱动芯片。解决方法:板子链接到电脑上,再安装驱动。3.板子已经链接,还是安装失败的。 精简的电脑系统可能缺少驱动文件,不兼容,使用其他的ch340驱动软件。该软件在步骤2软件打开工具里有。4.安装其他的ch340驱动还不行的,请换台电脑试下。5.若更换操作系统还是不行的,请联系售后或技术人员。提示安装失败1.请看回步骤2,跳线帽的配置是否正确。2.板子已经链接,还是安装失败的。 精简的电脑系统可能缺少驱动文件,不兼容,使用其他的ch340驱动软件。该软件在步骤2软件打开工具里有。3.安装其他的ch340驱动还不行的,请换台电脑试下。4.若更换操作系统还是不行的,请联系售后或技术人员。   到这一步为止,我们的配置方面已经成功了,80%。剩下怎么下载程序了,下面我们会详细的教大家操作。打开我们的光盘资料,找到光盘资料步骤2安装单片机开发相关软件烧录软件,烧录软件如图10所示:10 PZ自动下载软件 双击点开我们的普中自动下载软件:如图11所示:11 普中自动下载软件界面 然后,在这个软件上,我们需要选择配置。如图12所示:12 配置界面设置 1. 选择对应的芯片类型。因为我们使用的是51单片机,所有这里我们选择STC90C5XX系列的,若使用stm32的,则选择stm32。若是使用其他型号的,没有选择的,则要使用其支持的下载软件。2. 打开所需要下载的hex文件,这里我们选择实验内容的第一个例程,LED例程。该hex文件的路径在 光盘资料下:光盘资料步骤3 51单片机例程1LED左右跑马灯C版。如图13所示:13 选择hex文件 3. 打开所需要下载的hex文件之后,我们点击下载。如图14所示:14 下载成功界面注意:出现下载失败的,如何解决?  1)跳线帽是否连接好  2)擦除下载失败-------波特率调低一点  3) 波特率超时----------低速下载     4)单片机芯片重新安装下  5) 无法打开文件------管理员身份运行普中自动下载软件。  6)若按照上述情况还不行的,则使用STC-ISP官方下载软件。该软件在步骤2单片机开发工具中,使用方法按照里面的操作说明文档教程操作。 大家按照我们步骤到这里已经下载成功了。但是,大家不要心急,我们下载完成后,其实还没有成功。我们的板子需要接线到对应的模块上。因为我们的板子是模块是组合型的,大家需要手动的接线。如图15所示:       图15 开发板接线图接好线之后,大家就可以看到 LED实验里 跑马灯的效果了。其它的实验步骤跟这个是一致的,需要手动接线到对应的模块。
