IFC(Integrated Internal Controller)用于访问异步NAND flash, 异步NOR flash,SRAM, generic ASIC memory和EPROM。T2080RDB-PC的IFC原理图,
在这里插入图片描述

NOR

特性:
  1. 支持地址数据复用ADM(address data multiplexed)NOR芯片
  2. 系统复位后,启动片选为CS0
  3. 数据宽度为8或16bits
T2080RDB-PC的NOR原理图,
在这里插入图片描述
参考RM 13.4.1.2.1,T2080RDB-PC采用Mode 0,地址复用时数据总线上为地址的MSB,功能框图,因为是16位的NOR,所以A26不使用,对于8位的NOR,A26接A0。Latch由74LVC16373锁存器完成。
在这里插入图片描述

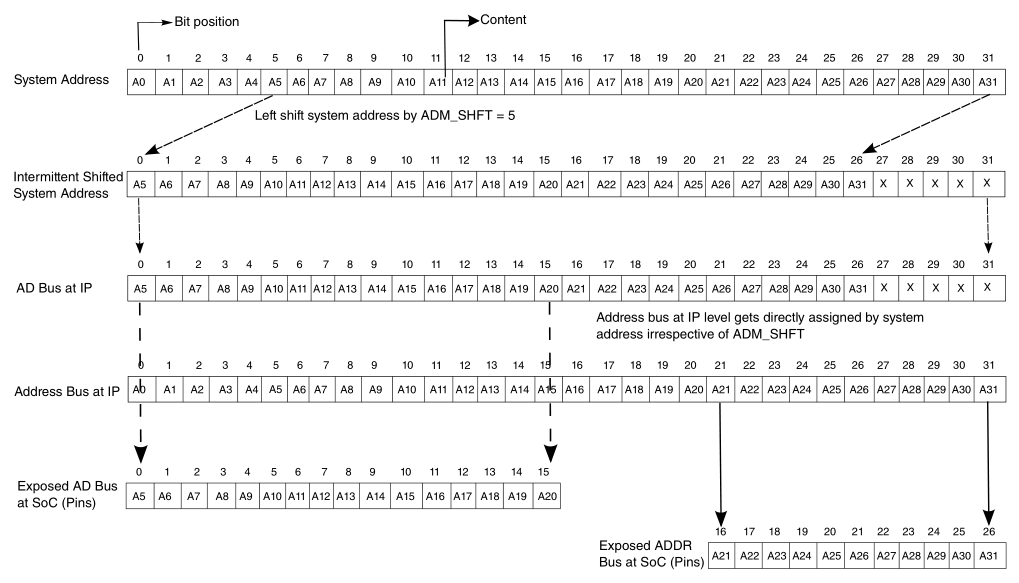

地址转换流程,ADM_SHIFT=5,和T2080RDB-PC是对应的,及从A5到A30,A31悬空。
在这里插入图片描述
启动时的ADM_SHIFT由cfg_rcw_src决定,
在这里插入图片描述
而T2080RDB-PC的值为11,所以有32位的寻址能力。启动后ADM_SHIFT由IFC_CSORn_NOR寄存器决定,可以移动0到20位。
在这里插入图片描述
看下T2080RDB-PC的image分布,通过控制原理图中的CFG_VBANK0脚从0到1(CFG_VBANK1=0,CFG_VBANK2=0),切换0xE8xxxxxx到0xECxxxxxx(异或关系),这儿的CPU寻址的高地址出现在了低地址线。
在这里插入图片描述
RCW在0xE8000000,这是uboot看到的,估计也是内核看到的,这点从uboot代码可以看出,FLASH的基址在0xE8000000,CONFIG_SYS_NOR_AMASK是128MB,符合硬件设计, //T208xRDB.h #define CONFIG_SYS_FLASH_BASE 0xe8000000 #define CONFIG_SYS_FLASH_BASE_PHYS (0xf00000000ull | CONFIG_SYS_FLASH_BASE) #define CONFIG_SYS_NOR0_CSPR_EXT (0xf) #define CONFIG_SYS_NOR0_CSPR (CSPR_PHYS_ADDR(CONFIG_SYS_FLASH_BASE_PHYS) | CSPR_PORT_SIZE_16 | CSPR_MSEL_NOR | CSPR_V) #define CONFIG_SYS_NOR_AMASK IFC_AMASK(128*1024*1024) //cpu_early_init.c void setup_ifc(void) { ... /* Change flash's physical address */ ifc_out32(&(ifc_regs.gregs->cspr_cs[0].cspr), CONFIG_SYS_CSPR0); ifc_out32(&(ifc_regs.gregs->csor_cs[0].csor), CONFIG_SYS_CSOR0); ifc_out32(&(ifc_regs.gregs->amask_cs[0].amask), CONFIG_SYS_AMASK0); return ; } CONFIG_SYS_NOR0_CSPR_EXT=0xf,说明手册里标注24-31的,在c语言里是低8位。
在这里插入图片描述
NOR启动不需要uboot spl,但T2080 CPC SRAM位512KB,不够装载uboot,所以代码在Nor中本地运行(in place),AMASK作用是定义一个Memory BANK的大小,参考RM,寄存器IFC_AMASKn的低16位不使用,所以最小的BANK为64KB(最小分配单位),也就是说,即使你占用的空间不到64KB,IFC也得分配64KB,下面的公式阐述了系统地址(40位空间用到CSPRn_EXT寄存器)和IFC地址(32位)的关系,可以看到cpu访存的高地址出现在了低地址了,位反序了。 BASE_ADDRn[0:23] = {CSPRn_EXT[BA_EXT], CSPRn[BA]}, n=0-7 (chip select) {BASE_ADDRn[0:7], (BASE_ADDRn[8:23] & AMn[0:15])} == {SYSTEM_ADDR[39:32], (SYSTEM_ADDR[31:16] & AMn[0:15])}

libmtd: error!: MEMERASE64 ioctl failed for eraseblock 0 error 5 (Input/output error)

闹心的问题,留着后面解决吧,这应该是内核问题,ioctl传下去返回就错了。 root@t2080rdb:~# flash_erase /dev/mtd2 0 0 Erasing 128 Kibyte @ 0 -- 0 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 0 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ 20000 -- 12 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 1 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ 40000 -- 25 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 2 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ 60000 -- 37 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 3 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ 80000 -- 50 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 4 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ a0000 -- 62 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 5 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ c0000 -- 75 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 6 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ e0000 -- 87 % complete libmtd: error!: MEMERASE64 ioctl failed for eraseblock 7 (mtd2) error 5 (Input/output error) flash_erase: error!: /dev/mtd2: MTD Erase failure error 5 (Input/output error) Erasing 128 Kibyte @ e0000 -- 100 % complete

GPCM

GPCM接口用于访问CPLD和FPGA的寄存器,优化时序参数,加快ifc读写寄存器速度,写时序,
在这里插入图片描述
读时序,
在这里插入图片描述
更改代码, /* FPGA on IFC */ #define CONFIG_SYS_FPGA_CS_FTIM0 (FTIM0_GPCM_TACSE(0x0) | FTIM0_GPCM_TEADC(0x4) | FTIM0_GPCM_TEAHC(0x0)) #define CONFIG_SYS_FPGA_CS_FTIM1 (FTIM1_GPCM_TACO(0x0) | FTIM1_GPCM_TRAD(0x1f)) #define CONFIG_SYS_FPGA_CS_FTIM2 (FTIM2_GPCM_TCS(0x0) | FTIM2_GPCM_TCH(0x0) | FTIM2_GPCM_TWP(0x8)) #define CONFIG_SYS_FPGA_CS_FTIM3 0x0
