简述

LPC2478是NXP出品的一颗ARM7架构的IC。其实目前看，其功能和一颗Cortex-M3的差不太多。NXP的IC用在工业领域比较多，而目前这一颗应用就是一个仪器设备的控制器，这个设备总体还是比较复杂的，不过的确很稳定。ARM7和Cortex-M3相比，应当就是内部架构有改变吧，对于软件实现上而言，其实主要的差异还是来自于底层的各家IC的做法不同。

Power和Clock

要熟悉一颗IC，首先了解下它的框架，然后是看Memory Map，因为要确定是否符合自己的应用需求。然后是复位，供电和时钟，这些都是在初始化时需要重点关注的。其实有些时候也不需要关注，因为系统启动代码，操作系统移植等等，NXP官方都会有做好的示例代码的，这部分配置只要PCB板弄好，几乎都一样，而一般PCB设计这部分也会去参考NXP官方设计的，因此最终使用的都是同一份。
但是也是有必要弄清楚的，因为有些时候会自己移植操作系统，或添加官方没有的一些东西，一旦遇到问题，不知道这些就无从调试了。所以是否需要了解，还是得看是否有这个需求。

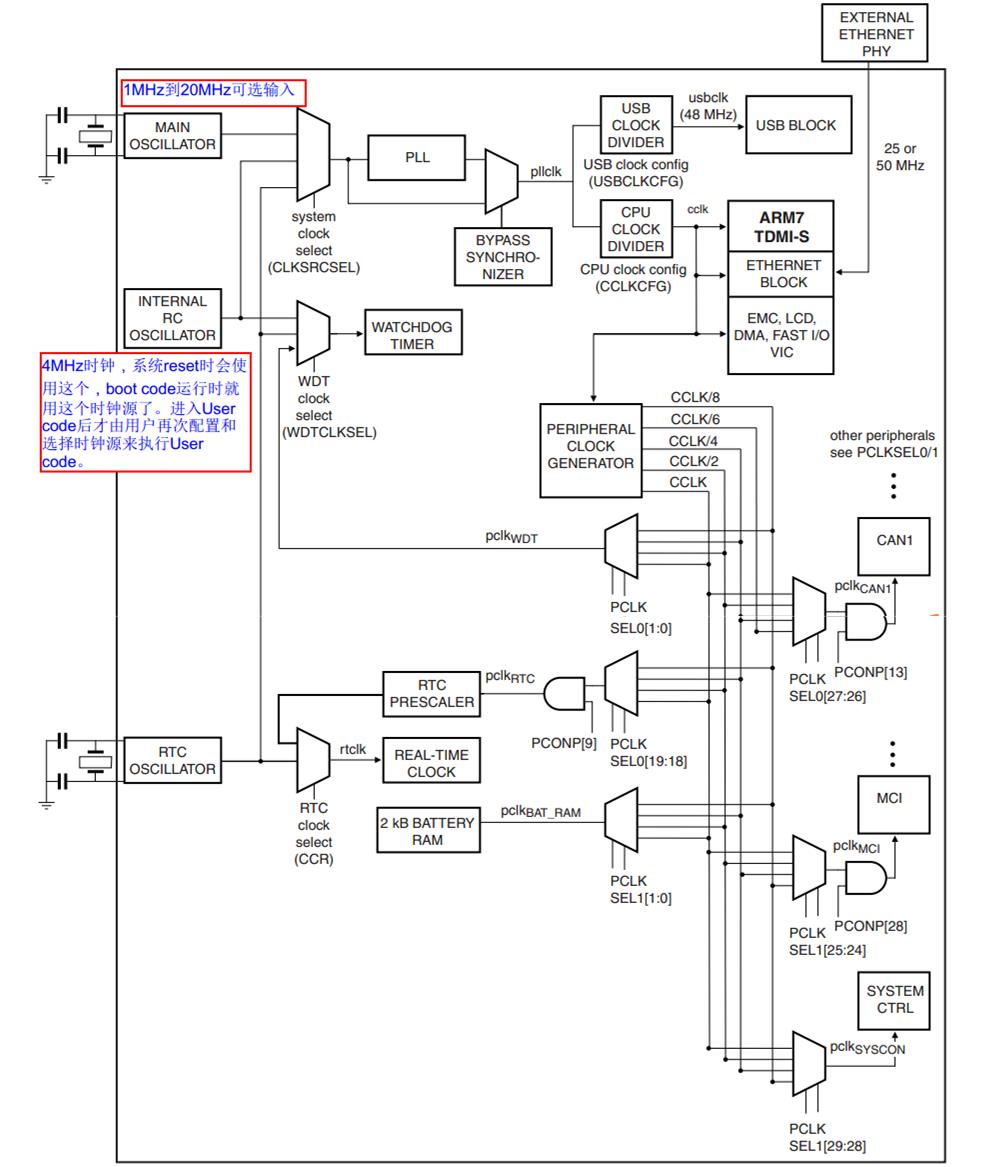

首先看下NXP资料中的LPC24xx的Clock generation这个图：

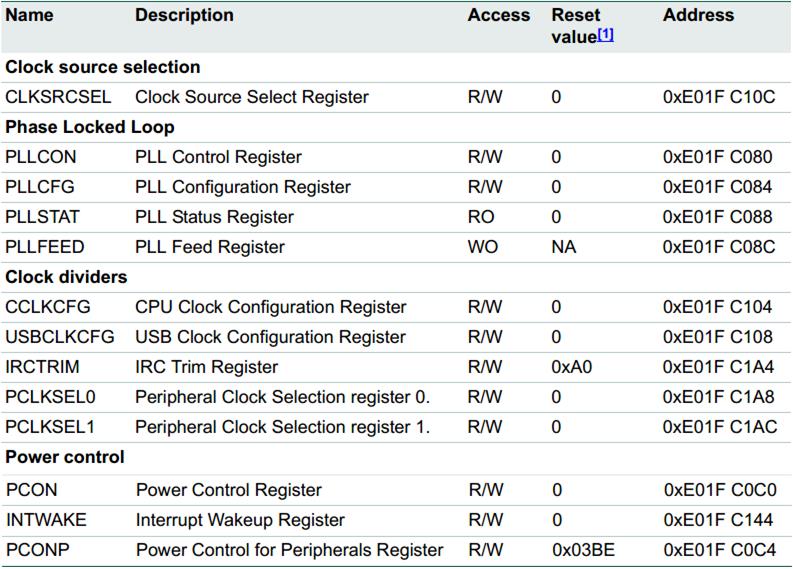

相关的寄存器

从此图可以看到Power及Clock的寄存器分为3大类：

Clock source selection

这一类是选择用哪一个时钟源，系统复位后默认是先用Internal RC Oscillator的。

Clock dividers

这一类是用来配置时钟的分频的一些寄存器。

Power control

用来打开某些时钟模块的供电，应该相当于一个使能作用，不供电，时钟就不会工作。
