安装

QCVS：help->install new software…->next->finish
在这里插入图片描述

创建PBL工程

官方文档AN5260，或者参考CW的帮助
File > New > QorIQ Configuration Project > PBL – Preboot Loader RCW configuration 单击PBL可以打开PBL编辑窗口，
在这里插入图片描述
支持导入已有的rcw
在这里插入图片描述
这个时候显示还有错误，点击生成pbl后，错误会消失，只剩warning。
在这里插入图片描述

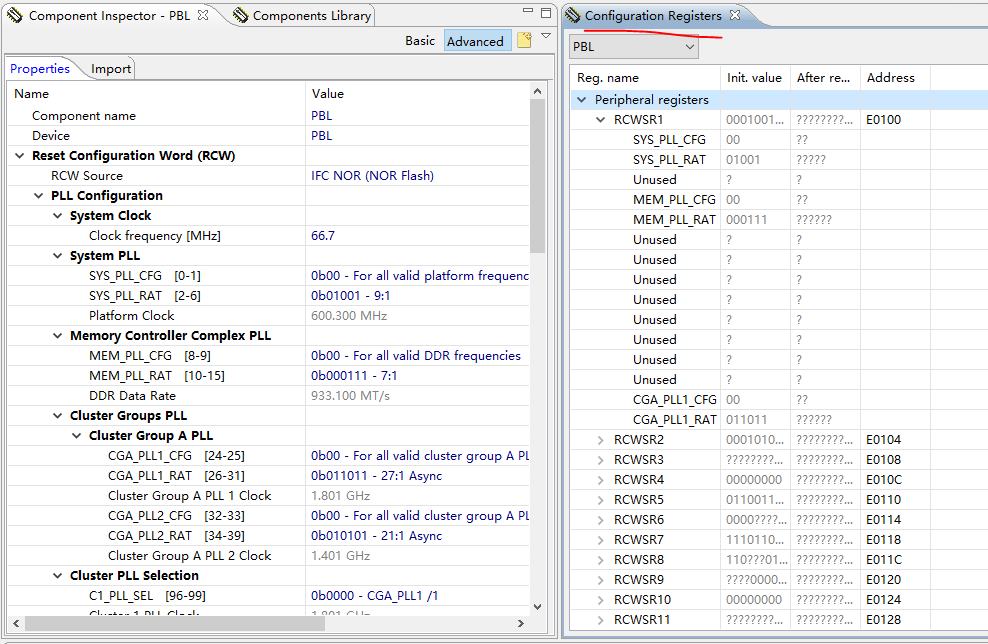

查看RCW寄存器窗口， Window > Show View > Other > Choose Processor Expert > Configuration Registers 在这里插入图片描述
根据电路设计修改，
  • DDR Rate
  • Serdes Reference Clk
  • Serdes Protocol

SRDS_PLL_REF_CLK_SEL

配置错误导致不停REQ重启，

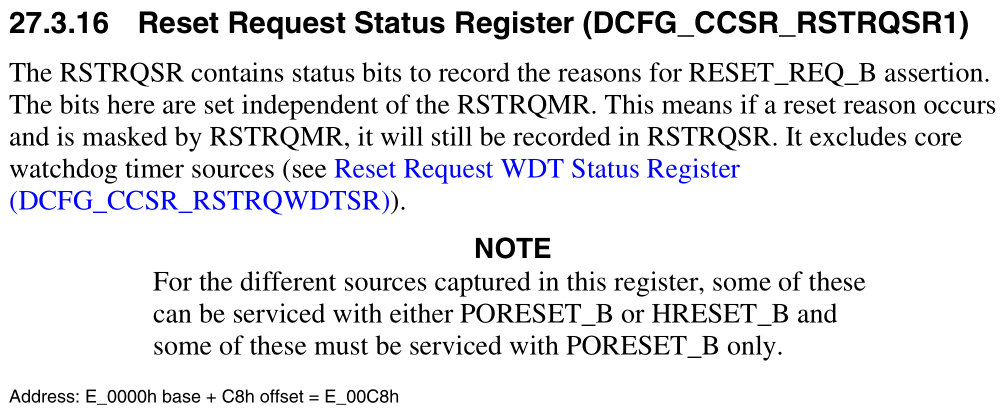

在这里插入图片描述 T2080> md 0xfe0e00c8 4 fe0e00c8: 00000800 00000000 00000000 00000000 ................ 在这里插入图片描述
