ARM JTAG或是SWD相关接口电路

2019-07-12 13:01发布

站内文章 / NXP MCU
13459 0 1799

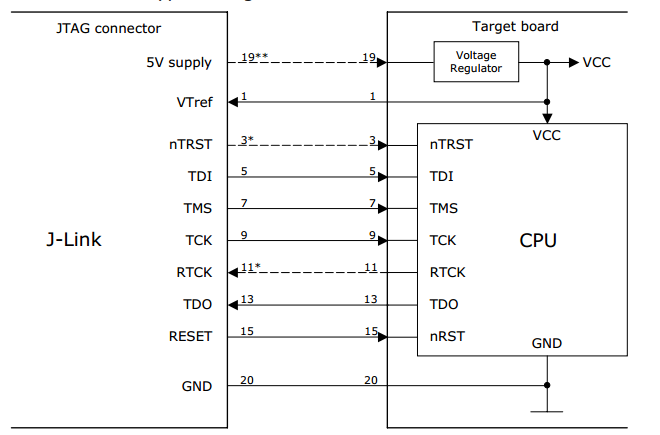

设计原理图或是调试的时候总是忘记ARM JTAG或是SWD相关接口。临时网上查阅资料总不是很放心，其实安装JLINK ARM之后，在自带的说明文件中有JTAG和SWD电路的详细说明，官方的自然可以放心一些。 文件编号UM08001_JLINKARM.pdf. 下面便是JTAG的具体接口和CPU连接示意图

下面是SWD接口引脚示意图和CPU接口示意图，很多的情况下SWD更受欢迎。
    lpc1114  swd
