基于飞思卡尔MC9S12XS的Flash擦除和写入操作

2019-07-12 13:20发布

关于Flash的擦除和写入,真的是让我最费力的一部分,网上的相关资料很少,好不容易找到了一点相关代码,却发现程序不能正常的运行,而且更令人无解的是程序本身怎么检查都检查不出错误。好啦,一点一点的说说我的辛酸史。          至于擦除和写入的原理是什么,这个不是我们关心的,我也不去赘述,我主要说明一下相关的具体操作。          我们主要是对飞思卡尔Flash中的PFlash即存放程序段的Flash进行操作。如图:
步骤大概分为:

1、设置Flash分频寄存器:

         Flash的操作对频率有一定的要求,过低擦除不成功,过高会损毁Flash,如图为:

MC9S12XS128的FCLKDIV寄存器,所有位都是可读的但是只有7位可写入。至于应该如何设置分频数,有一张表格可以参考:

如表格说明,分频数是根据外部时钟来定的,MC9S12XS128的外部时钟是16MHz,所以我选择了0x10作为分频数。 给出一一些具体的代码: [cpp] view plain copy
  1. /***********************************************************
  2. ** 名      称:void PFlash_Init(void)
  3. ** 功      能:PFlash初始化
  4. ** 入口参数:无
  5. ** 出口参数:无
  6. ** 使用说明:无
  7. ************************************************************/
  8. void PFlash_Init(void)
  9. {
  10.   while(FSTAT_CCIF==0);          //等待正在处理的Flash操作,即CCIF=1时,操作完成
  11.   FCLKDIV=0x10;                //外部晶振为16MHz,Flash时钟设置为1MHz
  12.   FCNFG=0x00;                 //禁止中断
  13.   while(FCLKDIV_FDIVLD==0);     //等待时钟设置成功,即FDIVLD为1时设置成功
  14. }
这里补充一下对FCLKDIV_FDIVLD的说明 说明很简答,配合着程序注释一看就懂。

2FSTAT状态寄存器

在上面的代码中出现了一行“while(FSTAT_CCIF==0);”,这就涉及到一个很重要的寄存器,就是Flash操作的状态寄存器,就像是Flash操作步骤中的“红绿灯”一样,告诉程序什么时候可以执行什么操作,什么时候必须要等待一下。如图:
其中我们比较关心的是CCIF位、ACCERR位和FPVIOL位,这三位也都是可读可写的。 CCIF:指令完成标志位,当CCIF位为1时,表示上一个Flash操作完成了。注意图中的高亮部分,如果想要使当前操作的指令完成,需要手动将CCIF清零(标志位置位就是令标志位为0,但具体操作是令标志位等于1),才能触发指令,令指令完成,也就是前面流程图中说明的,才能launch指令。 ACCERR和FPVIOL:这两位主要标志是否有错误操作发生,当为1时,说明检测到错误。那检测到作物怎么办呢?解决方法也比较奇葩,将两个标志位清零(清零操作如上)就行,,,,,至于什么原理,我也不太明白。


数据手册如图,强烈建议还是自己读一下原文,很有好处。          再给出一些具体的代码: CCIF的操作代码: [cpp] view plain copy
  1. FSTAT_CCIF=1;           //启动执行命令,即launch指令
  2. while(FSTAT_CCIF==0);    //等待执行完成
ACCERR和FPVIOL的操作代码: [cpp] view plain copy
  1. if(FSTAT_ACCERR)           //判断并清除标志位;
  2.       FSTAT_ACCERR=1;    //将标志位清零
  3.  if(FSTAT_FPVIOL)           //判断并清除标志位;
  4.       FSTAT_FPVIOL=1;      //将标志位清零

注意点:说实话,当时我自己写程序的时候,就对标志位清零操作感到非常的疑惑,说好的清零操作呢,为什么是令标志位为等于1?后来才想明白,对于标志位,写0等效于没有操作,写1代表清零。原因主要有两点: 1)      标志位为1一般表示有什么事情发生啦,对于标志位什么时候为1,应该是单片机根据具体的情况作出自己的判断,是根据实际情况来置1的,而不应该是人为的置1。 2)   如果某次操作我们只想对状态寄存器中的某一位或某几位进行操作,那么对其余位就必须没有任何的影响,如果规定写0时等效于无操作。

3、执行具体的指令

         将分频和状态寄存器弄好后,就可以开开心心的执行具体的指令啦。指令具体的指令主要涉及到FCCOBIX寄存器FCCOB寄存器

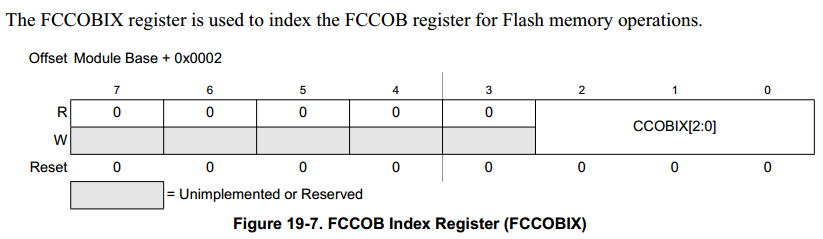

FCCOBIX寄存器和FCCOB寄存器必须要配合使用。FCCOBIX进行选择,然后往FCCOB中写入具体的指令、地址和数据。Flash操作命令表如图:
这里我们只关心P-Flash的擦除和写入操作。 P-Flash的擦除操作:如图,;令CCOBIX为000,往FCCOB中写入0x0A和高地址位,对照指令表,0X0A表示擦除操作,高地址位就是Global address模式下地址的高八位。然后令CCOBIX为001,往FCCOB写入Global address模式下地址的第八位,就可以擦除你想要的擦除的地址片区。
[cpp] view plain copy
  1. /***********************************************************
  2. ** 名      称:void PFlash_Erase(word ADDR16)
  3. ** 功      能:擦除P-FLASH的一个分区
  4. ** 入口参数:无
  5. ** 出口参数:无
  6. ** 使用说明:无
  7. ************************************************************/
  8. void PFlash_Erase(word ADDR16)
  9. {
  10.   while(FSTAT_CCIF==0);
  11.   if(FSTAT_ACCERR)           //判断并清除标志位;
  12.       FSTAT_ACCERR=1;
  13.   if(FSTAT_FPVIOL)           //判断并清除标志位;
  14.       FSTAT_FPVIOL=1;
  15.
  16.   FCCOBIX_CCOBIX=0x00;
  17.   FCCOB=0x0A7E;          //写入擦除命令和高位地址,0A是指令,7E是高地址位
  18.   FCCOBIX_CCOBIX=0x01;
  19.   FCCOB=ADDR16;           //写入低16位的地址
  20.   FSTAT_CCIF=1;             //启动执行命令
  21.   while(FSTAT_CCIF==0);      //等待执行完成
  22. }
P-Flash的写入操作:写入操作和擦除操作是差不多的:

模式是不是和擦除操作很像。CCOBIX为000和001时的含义和擦除操作是完全一样的。主要讲一下CCOBIX为010~101时的含义。因为MC9S12XS128规定Flash写入时,必须一次性写入8个字节,,,是的就是这么蛋疼。不多说啦,直接来一些具体的代码,就很好理解啦。 [cpp] view plain copy
  1. /***********************************************************
  2. ** 名      称:void PFlash_Write(uint16 ADDR16)
  3. ** 功      能:向PFLASH写入数据
  4. ** 入口参数:无
  5. ** 出口参数:无
  6. ** 使用说明:无
  7. ************************************************************/
  8. void PFlash_Write(word ADDR16)
  9. {
  10.   byte i,j;       //i为Buffer的下标,j为string的下标
  11.   for (i=0,j=0;i<4;i++,j++)
  12.   {
  13.     Buffer[i]=0x0000;
  14.     Buffer[i]=Buffer[i]|(string[j]<<8);
  15.     j++;
  16.     Buffer[i]=Buffer[i]|string[j];
  17.   }
  18.
  19.   while(FSTAT_CCIF==0);
  20.     if(FSTAT_ACCERR)           //判断并清除标志位;
  21.         FSTAT_ACCERR=1;
  22.     if(FSTAT_FPVIOL)           //判断并清除标志位;
  23.         FSTAT_FPVIOL=1;
  24.
  25.     FCCOBIX_CCOBIX=0x00;
  26.     FCCOB=0x067E;         //写入命令和高位地址(06是对P-Flash进行固化的指令)
  27.     FCCOBIX_CCOBIX=0x01;  //地址后16位
  28.     FCCOB=ADDR16;         //写入低16位地址
  29.     FCCOBIX_CCOBIX=0x02;  //写入第一个数据
  30.     FCCOB=Buffer[0];
  31.     FCCOBIX_CCOBIX=0x03;  //写入第二个数据
  32.     FCCOB=Buffer[1];
  33.     FCCOBIX_CCOBIX=0x04;  //写入第三个数据
  34.     FCCOB=Buffer[2];
  35.     FCCOBIX_CCOBIX=0x05;  //写入第四个数据
  36.     FCCOB=Buffer[3];
  37.     FSTAT_CCIF=1;         //写入执行命令
  38.     while(FSTAT_CCIF==0);  //等待执行完毕
  39. }
这段程序理解起来应该没有问题吧。

4、最后一步:
