4418GPIO口调用过程

2019-07-12 13:33发布

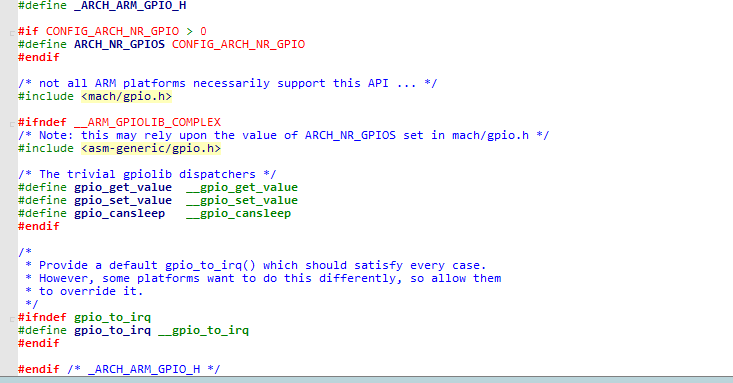

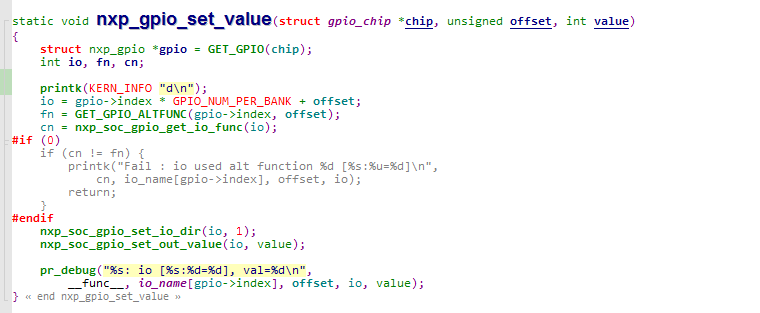

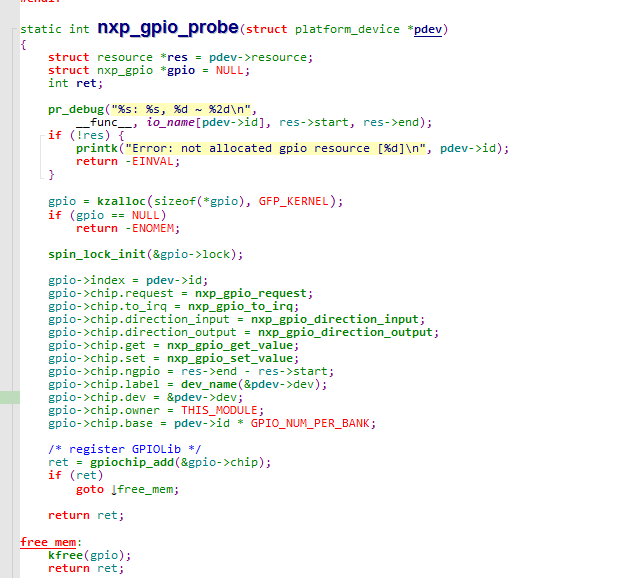

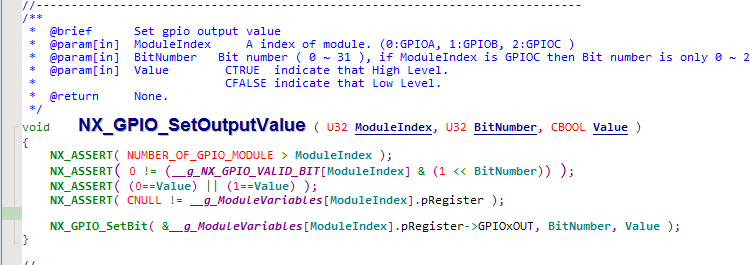

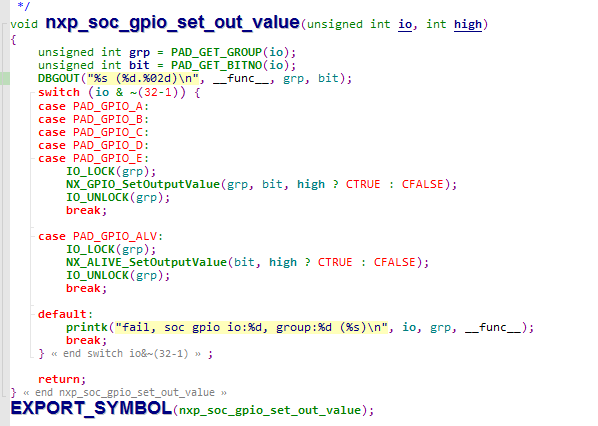

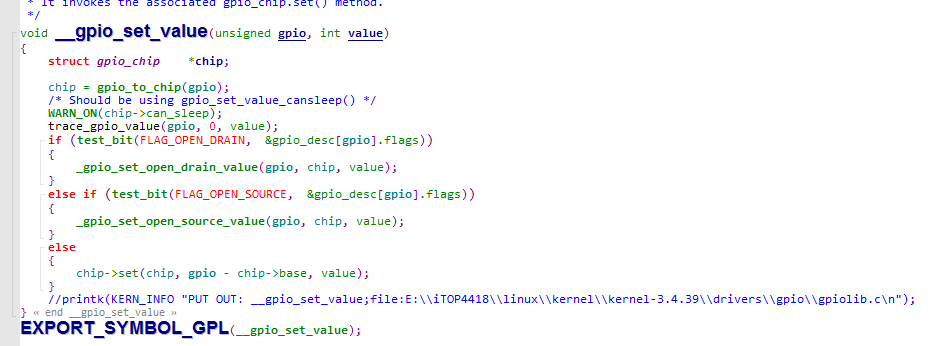

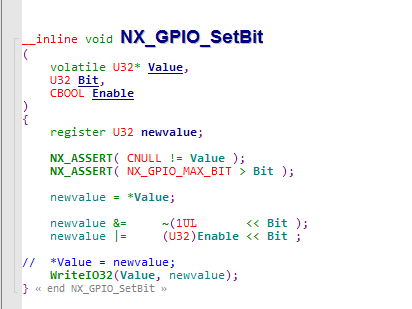

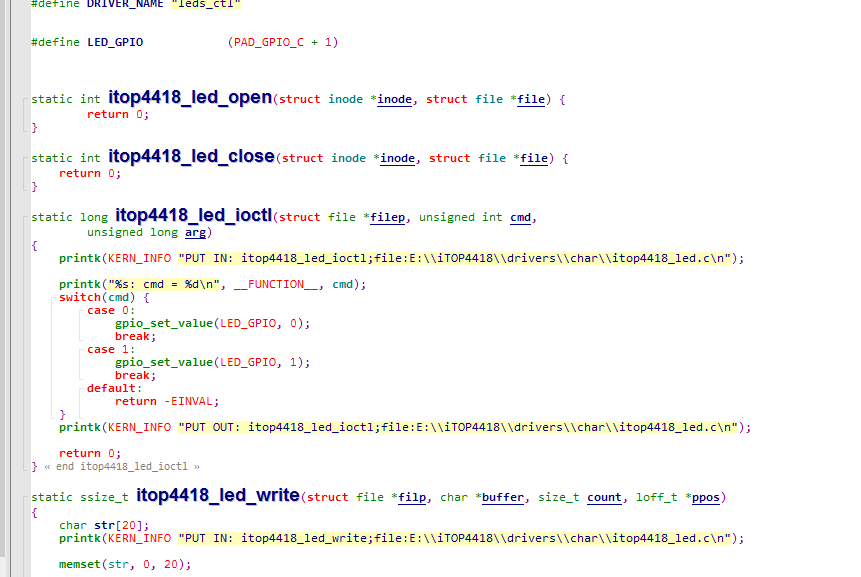

4418GPIO口调用过程 1, 从itop4418_led.c文件开始一级级查找E:iTOP4418linuxkernelkernel-3.4.39driverscharitop4418_led.c找到其中的gpio_set_value(LED_GPIO,0);2, gpio_set_value为一个宏定义在E:iTOP4418linuxkernelkernel-3.4.39archarmincludeasmgpio.h文件里 3, 查找__gpio_set_value在E:iTOP4418linuxkernelkernel-3.4.39driversgpiogpiolib.c文件里经过测试打印,调用的是chip->set函数,此函数在gpio_nxp.c里初始化4, 在E:iTOP4418linuxkernelkernel-3.4.39driversgpiogpio_nxp.c里初始化chip->set   由上图可以看到chip->set指向nxp_gpio_set_value函数5, 查找nxp_gpio_set_value函数,在E:iTOP4418linuxkernelkernel-3.4.39driversgpiogpio_nxp.c里里面nxp_soc_gpio_set_io_dir函数是用来设置io的方向的,nxp_soc_gpio_set_out_value是用来设置相应IO口的值的,6, 查nxp_soc_gpio_set_out_value在E:iTOP4418linuxkernelkernel-3.4.39archarmmach-s5p4418socgpio.c文件里查NX_GPIO_Setoutputvalue函数7, 在E:iTOP4418linuxprototypes5p4418module或E:iTOP4418linuxkernelkernel-3.4.39archarmmach-s5p4418prototypemodule目录里的nx_gpio.c文件里有NX_GPIO_SetOutputValue函数8, 在E:iTOP4418linuxprototypes5p4418module或E:iTOP4418linuxkernelkernel-3.4.39archarmmach-s5p4418prototypemodule目录里的nx_gpio.c文件里有NX_GPIO_SetBit函数在此通过wirteIO32函数对寄存器进行操作控制IO口
