LPC23xx开发板通过同一按键实现短按复位和长按恢复出厂设置

2019-07-12 13:38发布

站内文章 / NXP MCU
11599 0 1628

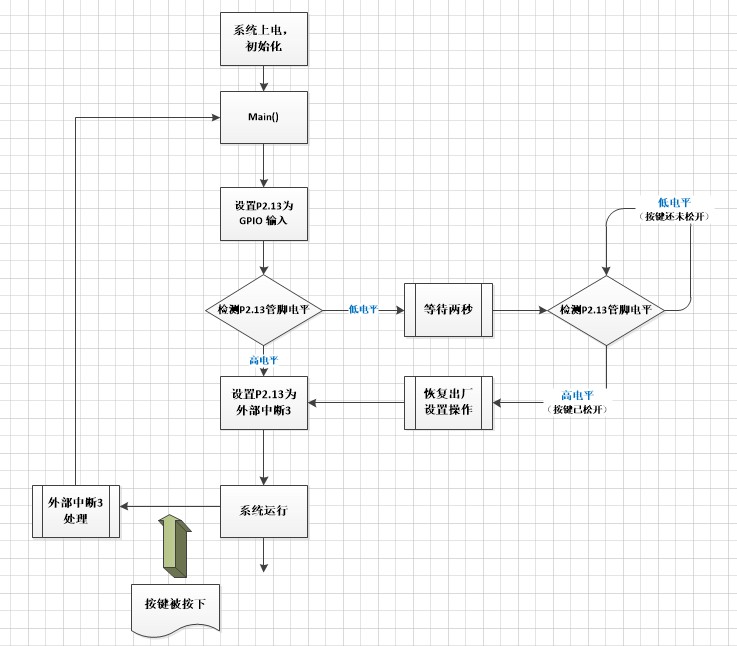

        最近一个基于LPC23xx的项目要通过一个按键同时实现复位和恢复出厂设置（类似于有些ADSL和路由器上用细针顶一下孔）。我是通过外部中断来实现的，分享下我的思路和方案，算是抛砖引玉吧。         【需求】          通过一个按键同时实现复位（短按）和恢复出厂设置（长按两秒）         【实现方案】          产品基于LPC23xx的开发板。（其它NXP ARM7实现方法也相似）          把按键接到LPC23xx的外部中断管脚（我这里使用EINT3即P2.13管脚），按下按键则触发中断，中断处理中发出重启系统操作。系统重启时候把P2.13设为GPIO输入，判断P2.13管脚输入电平。如果持续2秒为低电平（按键长按）则发起恢复出厂设置。设置完然后把P2.13改为外部中断3。整体流程如下图：   【关键源码】   主函数main()部分 PINSEL4 &= ~0x0C000000; //设置P2.13为GPIO FIO2DIRL &= ~(1<<13); //GPIO方向为输入 if(!(FIO2PINL & (1<<13))) //P2.13为低电平输入,按钮仍按下 { mS_Delay(2000);//等2秒再看 if(!(FIO2PINL & (1<<13))) //2秒后还是按下的，可以恢复出厂设置了 { while(!(FIO2PINL & (1<<13))) //等待按键松开后再开始恢复出厂设置 { } //开始恢复出厂设置 SetFactory(); //调用恢复出厂设置函数 }else{ //不足两秒，判断为重启操作 printf("Device has rebooted... "); } } ///处理完复位/恢复出厂设置后 //设置P2.13为EINT3 EInt3_init();


外部中断处理部分 //初始化中断 void EInt3_init() { EXTINT = 0x08; //先清除中断3 EXTMODE &= ~0x08; //设置外部中断3触发模式为电平触发 EXTPOLAR &= ~0x08; //设置电平触发极性为低电平触发中断 VICIntEnable |= (1<<17); //向量表中使能外部中断3 VICVectAddr17 = (unsigned long)factory_reset_irq; //设置外部中断3的中断处理函数 VICVectPriority17 = 4; //设置优先级 PINSEL4 |= 0x04000000; //Set P2.13 as INT3 } //中断处理函数 void factory_reset_irq (void) __irq { EXTINT = 0x08; //Clear Ext Int SoftReboot(); //重启 VICVectAddr = 0; //中断处理结束，写一下VICAddress }
重启系统 //软复位其实就是让程序从main()处重新运行，即把程序指针PC移到0地址处。 //使用函数指针实现 void SoftReboot() { ((void(*)())0x0)(); //函数指针指向把地址0，然后调用它 }
