I2C介绍

I2C(Inter-Integrated Circuit)是由Philips半导体(现在的NXP半导体)研发的一种串行总线，一条总线上可以接多个设备。 I2C支持三种速率模式：标准，快速和高速，标准模式速率为100Khz，快速模式速率为400Khz，高速模式速率为3.4Mhz，后来在快速模式基础上又推出了快速+和超快速两种模式，支持的速率分别达到1Mhz和5Mhz。

硬件连接

举例：I2C的硬件连接原理图如下所示 其中A0、A1、A2决定了I2C设备的地址，SCL为时钟线，SDA为数据线，分别连接到SoC的SCL和SDA的引脚，SCL和SDA一般都要接一个10M的上拉电阻

I2C协议

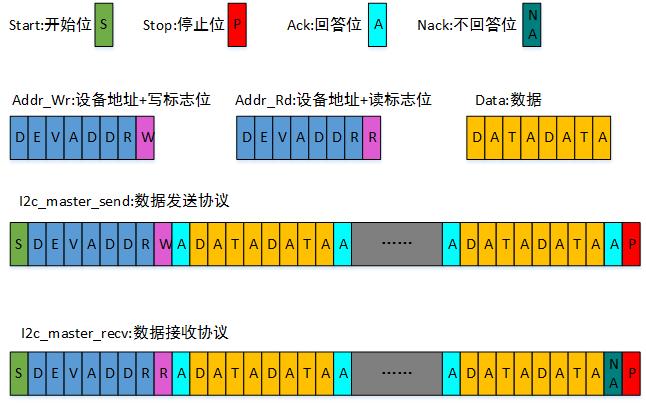

I2C协议如下所示，某些器件会根据自己的特点定义一些复杂的协议，但是基本的协议时序都差不多，某些器件data可能不只8位数据位，可能是16位等等，具体差别可以详看数据手册
