Cortex-M单片机下载数据到外部flash

2019-07-12 13:56发布

站内文章 / NXP MCU
14074 0 1472
主机环境：Windows 10 64bit开发环境：MDK 5.23目标板：LPC54114之前在NXP社区得到一块LPC54114的板卡，是由万利制作的，LPC54114是一款双核MCU，包含了一颗M4主核和一颗M0+从核，利用该板卡学习了一下双核MCU的开发流程，板卡中提供了一颗W25P80FLASH，之前拥有的板卡都没有挂外部FLASH，刚好之前利用LPC54608学习TouchGFX时可以把图片资源下载到外部FLASH中，因此借此机会来学习一下如何把数据下载到外部FLASH。平时烧录代码我们都是烧录到MCU内部的FLASH中，如下图：

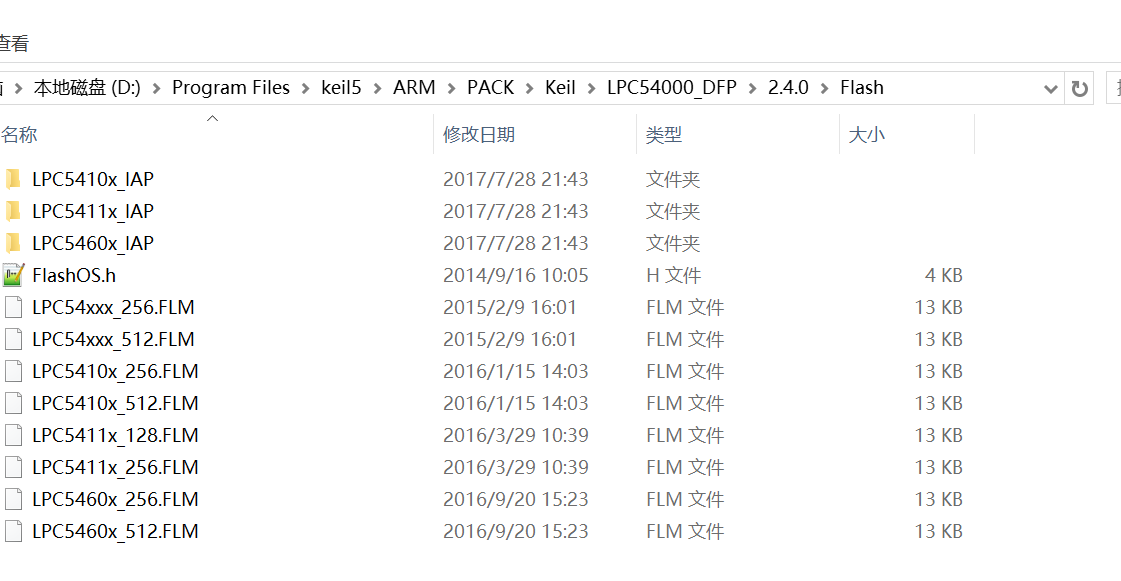

可以看到下载的时片上256KB的FLASH，该算法文件是由DFP包提供的，具体可以在keil5的安装目录下找到，如下：
加载到内部FLASH的算法有了，但加载到外部FLASH的算法还没得。keil5中提供了LPC54608板卡的外部FLASH算法，LPC54114的外部FLASH算法就需要我们自己实现了，而且我们的板卡不是NXP官方的板卡，更不可能提供外部FLASH的加载算法了。。。进入到keil的FLASH目录，如下：

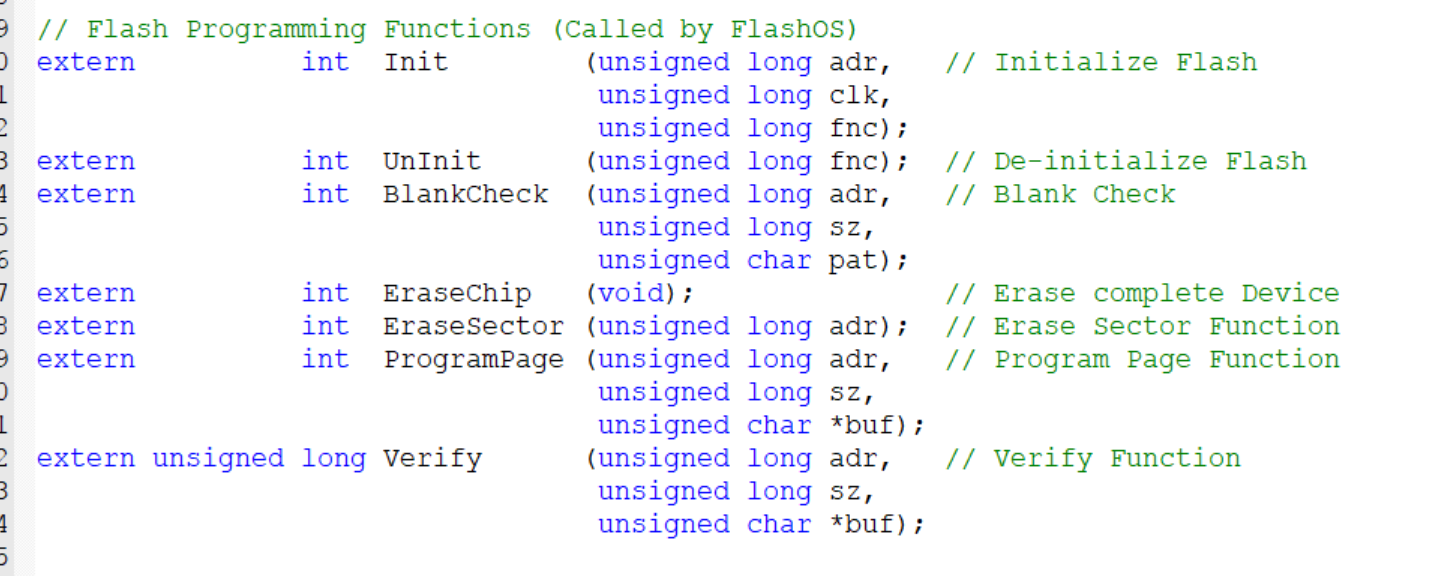

拷贝LPC5460x_MT25QL128文件夹到LPC54114_W25P80文件夹，并把其中有关信息全部替换成LPC54114相关信息。keil中提供了FlashOS.h头文件，定义了烧录到外部FLASH的相关接口，很简单，如下:
这就是本次我们需要实现的相关接口，修改的关键文件只有两个：FlashDev.c以及FlashPrg.c，首先看FlashDev.c文件，该文件定义了外部Flash的相关信息，经过简单修改就可以使用了，如下：[cpp] view plain copy
  1. #ifdef W25P80
  2. struct FlashDevice const FlashDevice  =  {
  3.    FLASH_DRV_VERS,             // Driver Version, do not modify!
  4.    "LPC54114 W25P80 SPI", // Device Name
  5.    EXTSPI,                     // Device Type
  6.    0x10000000,                 // Device Start Address
  7.    0x00100000,                 // Device Size (1MB)
  8.    256,                        // Programming Page Size
  9.    0,                          // Reserved, must be 0
  10.    0xFF,                       // Initial Content of Erased Memory
  11.    300,                        // Program Page Timeout 300 mSec
  12.    3000,                       // Erase Sector Timeout 3000 mSec
  13.
  14. // Specify Size and Address of Sectors
  15.    0x010000, 0x000000,         // Sector Size 64kB (16 Sectors)
  16.    SECTOR_END
  17. };
  18. #endif
我们只需要修改设备名字、设备类型、起始地址、大小、页大小、扇区大小等等，这些信息都可以在W25P80的手册中找到。其中设备的起始地址可以随便定义，但不要和内部FLASH地址冲突即可。这里定义的是0x10000000.FlashPrg.c文件是接口的实现文件，这里我把LPC54114SDK中的polling_flash下的驱动文件拿来直接使用了，即mx25r_flash.c/h文件，只需要在FlashPrg.c中简单调用即可，如下：[cpp] view plain copy
  1. /* -----------------------------------------------------------------------------
  2.  * Copyright (c) 2016 ARM Ltd.
  3.  *
  4.  * This software is provided 'as-is', without any express or implied warranty.
  5.  * In no event will the authors be held liable for any damages arising from
  6.  * the use of this software. Permission is granted to anyone to use this
  7.  * software for any purpose, including commercial applications, and to alter
  8.  * it and redistribute it freely, subject to the following restrictions:
  9.  *
  10.  * 1. The origin of this software must not be misrepresented; you must not
  11.  *    claim that you wrote the original software. If you use this software in
  12.  *    a product, an acknowledgment in the product documentation would be
  13.  *    appreciated but is not required.
  14.  *
  15.  * 2. Altered source versions must be plainly marked as such, and must not be
  16.  *    misrepresented as being the original software.
  17.  *
  18.  * 3. This notice may not be removed or altered from any source distribution.
  19.  *
  20.  *
  21.  * $Date:        29. August 2017
  22.  * $Revision:    V1.0.0
  23.  *
  24.  * Project:      Flash Device Algorithm for
  25.  *               NXP LPC54114 W25P80 SPI Flash
  26.  * --------------------------------------------------------------------------- */
  27.
  28. #include "..FlashOS.H"        // FlashOS Structures
  29. #include "fsl_iocon.h"
  30. #include "fsl_spi.h"
  31. #include "mx25r_flash.h"
  32.
  33. #define SECTOR_ADDR 0
  34. #define SECTOR_SIZE 65536
  35. #define FLASH_SPI_SSEL 3
  36. #define EXAMPLE_SPI_MASTER SPI2
  37. #define EXAMPLE_SPI_MASTER_CLK_SRC kCLOCK_Flexcomm2
  38. #define EXAMPLE_SPI_MASTER_CLK_FREQ 12000000
  39. unsigned long base_adr;
  40. unsigned char chk_buf[256];
  41. struct mx25r_instance mx25r;
  42.
  43. void SPI_InitPins(void) {
  44.
  45.   CLOCK_EnableClock(kCLOCK_Iocon);   /* enable clock for IOCON */
  46.
  47.   /* SPI pins */
  48.   IOCON_PinMuxSet(IOCON, 0, 8, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_MOSI */
  49.   IOCON_PinMuxSet(IOCON, 0, 9, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_MISO */
  50.   IOCON_PinMuxSet(IOCON, 0, 10, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_SCK */
  51.   IOCON_PinMuxSet(IOCON, 0, 2, (IOCON_FUNC2 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_CSN */
  52. }
  53.
  54. int flash_transfer_cb(void *transfer_prv, uint8_t *tx_data, uint8_t *rx_data, size_t dataSize, bool eof)
  55. {
  56.     spi_transfer_t xfer = {0};
  57.     xfer.txData = tx_data;
  58.     xfer.rxData = rx_data;
  59.     xfer.dataSize = dataSize;
  60.     /* terminate frame */
  61.     if (eof)
  62.     {
  63.         xfer.configFlags |= kSPI_FrameAssert;
  64.     }
  65.     SPI_MasterTransferBlocking((SPI_Type *)transfer_prv, &xfer);
  66.     return 0;
  67. }
  68.
  69. int flash_init(void)
  70. {
  71.   spi_master_config_t masterConfig = {0};
  72.   SPI_MasterGetDefaultConfig(&masterConfig);
  73.   masterConfig.direction = kSPI_MsbFirst;
  74.   masterConfig.polarity = kSPI_ClockPolarityActiveHigh;
  75.   masterConfig.phase = kSPI_ClockPhaseFirstEdge;
  76.   masterConfig.baudRate_Bps = 1000000;
  77.   masterConfig.sselNum = (spi_ssel_t)FLASH_SPI_SSEL;
  78.   SPI_MasterInit(EXAMPLE_SPI_MASTER, &masterConfig, EXAMPLE_SPI_MASTER_CLK_FREQ);
  79.
  80.   mx25r_init(&mx25r, flash_transfer_cb, EXAMPLE_SPI_MASTER);
  81.   return mx25r_err_ok;
  82. }
  83.
  84. /*
  85.  *  Initialize Flash Programming Functions
  86.  *    Parameter:      adr:  Device Base Address
  87.  *                    clk:  Clock Frequency (Hz)
  88.  *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)
  89.  *    Return Value:   0 - OK,  1 - Failed
  90.  */
  91.
  92. int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {
  93.
  94.   SYSCON->FXCOMCLKSEL[2] = 0;
  95.   /* reset FLEXCOMM for SPI */
