本节主要讨论NTAG I2C Demo这个APP里的认证机制（安全机制）文中会结合一些NXP NFC芯片DataSheet中的内容，但会以尽可能简单的语言描述首先看一下这句代码

mAuthStatus是一个int型的变量，以private static修饰，足见其安全程度之高这个变量的初始化是在这个地方，当然一开始初始化为Disabled ，也就是默认你是没有权限的

接下来看一下launchDemo的实现

	private void launchDemo(String currTab) {
		if(mAuthStatus == AuthStatus.Authenticated.getValue()) {
			demo.Auth(mPassword, AuthStatus.Protected_RW.getValue());
		}

		// ===========================================================================
		// LED Test
		// ===========================================================================
		if (currTab.equalsIgnoreCase("leds")) {
			// This demo is available even if the product is protected
			// as long as the SRAM is unprotected
			if(mAuthStatus == AuthStatus.Disabled.getValue()
					|| mAuthStatus == AuthStatus.Unprotected.getValue()
					|| mAuthStatus == AuthStatus.Authenticated.getValue()
					|| mAuthStatus == AuthStatus.Protected_W.getValue()
					|| mAuthStatus == AuthStatus.Protected_RW.getValue() ) {
				try {
					// if (LedFragment.getChosen()) {
					demo.LED();
				} catch (Exception e) {
					e.printStackTrace();
					LedFragment.setAnswer(getString(R.string.Tag_lost));
				}
			} else {
				Toast.makeText(getApplicationContext(), "NTAG I2C Plus memory is protected",
						Toast.LENGTH_LONG).show();
				showAuthDialog();
			}
		}
		// ===========================================================================
		// NDEF Demo
		// ===========================================================================
		if (currTab.equalsIgnoreCase("ndef")) {
			// This demo is only available when the tag is not protected
			if(mAuthStatus == AuthStatus.Disabled.getValue()
					|| mAuthStatus == AuthStatus.Unprotected.getValue()
					|| mAuthStatus == AuthStatus.Authenticated.getValue()) {
				try {
					demo.NDEF();
				} catch (Exception e) {
					// NdefFragment.setAnswer(getString(R.string.Tag_lost));
				}
			} else {
				Toast.makeText(getApplicationContext(), "NTAG I2C Plus memory is protected",
						Toast.LENGTH_LONG).show();
				showAuthDialog();
			}
		}
		// ===========================================================================
		// Config
		// ===========================================================================
		if (currTab.equalsIgnoreCase("config")) {
		}
		// ===========================================================================
		// Speedtest
		// ===========================================================================
		if (currTab.equalsIgnoreCase("ntag_rf")) {
			try {
				// SRAM Test
				if ((SpeedTestFragment.isSRamEnabled() == true)) {
					// This demo is available even if the product is protected
					// as long as the SRAM is unprotected
					if(mAuthStatus == AuthStatus.Disabled.getValue()
							|| mAuthStatus == AuthStatus.Unprotected.getValue()
							|| mAuthStatus == AuthStatus.Authenticated.getValue()
							|| mAuthStatus == AuthStatus.Protected_W.getValue()
							|| mAuthStatus == AuthStatus.Protected_RW.getValue()) {
						demo.SRAMSpeedtest();
					} else {
						Toast.makeText(getApplicationContext(), "NTAG I2C Plus memory is protected",
								Toast.LENGTH_LONG).show();
						showAuthDialog();
					}
				}
				// EEPROM Test
				if ((SpeedTestFragment.isSRamEnabled() == false)) {
					// This demo is only available when the tag is not protected
					if(mAuthStatus == AuthStatus.Disabled.getValue()
							|| mAuthStatus == AuthStatus.Unprotected.getValue()
							|| mAuthStatus == AuthStatus.Authenticated.getValue()) {
						demo.EEPROMSpeedtest();
					} else {
						Toast.makeText(getApplicationContext(), "NTAG I2C Plus memory is protected",
								Toast.LENGTH_LONG).show();
						showAuthDialog();
					}
				} // end if eeprom test
			} catch (Exception e) {
				SpeedTestFragment.setAnswer(getString(R.string.Tag_lost));
				e.printStackTrace();
			}
		}
	}

先看一下传给launchDemo函数的参数，实参是tabID，形参是currTab，也就是当前你选择的是哪个Tab

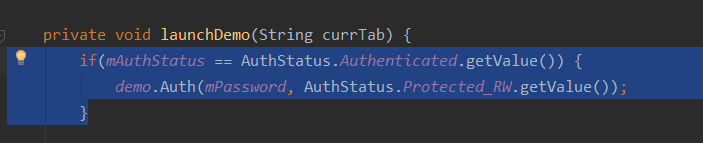

先查看一下，当前的认证状态（也就是变量mAuthStatus的值）是否是Authenticated，如果是的话，执行demo的Auth函数

那么这个demo的Auth函数是干嘛的呢，其实就是执行一个认证的操作

你给进去一个pwd(一个byte的数组)，一个当前的认证状态，这些在注释里面都有写好

我对于你的当前的每个不同认证状态，用条件语句进行判别，分类处理

1.Unprotected

这种状态下，我用protectPlus函数进行处理我把你的pwd传进去，然后再传进去一个Capability Container的值，这个值其实就是常数0x03，表示密码存放在NXP NFC芯片某个寄存器的offset为0x03的位置，具体的函数实现过程待会儿细说

2.Authenticated

这种状态下，用unprotectPlus函数去处理，这个函数不需要任何参数

3.其他认证状态

就是这些认证状态

这些状态下，使用authenticatePlus函数进行进一步的认证，需要的参数是就是你给进去的pwd 上面提到的这些不同认证状态下的认证方式的具体实现，在另外一篇文章详细描述 https://blog.csdn.net/qq_24118527/article/details/82950796
