嵌入式linux内核启动过程简明描述

2019-07-12 14:25发布

一个嵌入式 Linux 系统从软件的角度看通常可以分为四个层次: 1. 引导加载程序。包括固化在固件(firmware)中的 boot 代码(可选),和 Boot Loader 两大部分。 2. Linux 内核。特定于嵌入式板子的定制内核以及内核的启动参数。 3. 文件系统。包括根文件系统和建立于 Flash 内存设备之上文件系统。通常用 ram disk 来作为 root fs。 4. 用户应用程序。特定于用户的应用程序。有时在用户应用程序和内核层之间可能还会包括一个嵌入式图形用户界面 图1 固态存储设备的典型空间分配结构

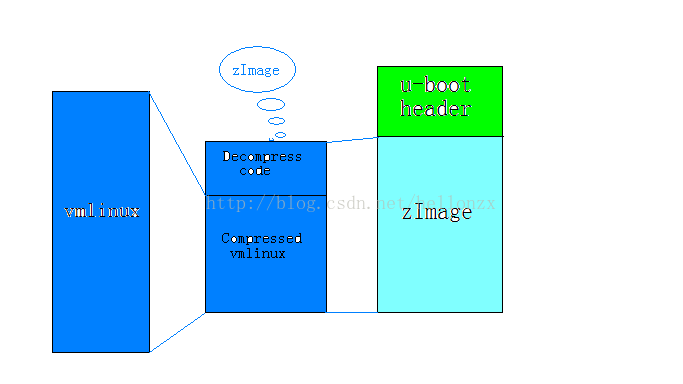

大多数 Boot Loader 都包含两种不同的操作模式:"启动加载"模式和"下载"模式,这种区别仅对于开发人员才有意义。但从最终用户的角度看,Boot Loader 的作用就是用来加载操作系统,而并不存在所谓的启动加载模式与下载工作模式的区别。 启动加载(Boot loading)模式:这种模式也称为"自主"(Autonomous)模式。也即 Boot Loader 从目标机上的某个固态存储设备上将操作系统加载到 RAM 中运行,整个过程并没有用户的介入。这种模式是 Boot Loader 的正常工作模式,因此在嵌入式产品发布的时侯,Boot Loader 显然必须工作在这种模式下。 下载(Downloading)模式:在这种模式下,目标机上的 Boot Loader 将通过串口连接或网络连接等通信手段从主机(Host)下载文件,比如:下载内核映像和根文件系统映像等。从主机下载的文件通常首先被 Boot Loader 保存到目标机的 RAM 中,然后再被 Boot Loader 写到目标机上的FLASH 类固态存储设备中。Boot Loader 的这种模式通常在第一次安装内核与根文件系统时被使用;此外,以后的系统更新也会使用 Boot Loader 的这种工作模式。工作于这种模式下的 Boot Loader 通常都会向它的终端用户提供一个简单的命令行接口。 uImage构成:


arm linux内核映像uImage生成过程图解:
u-boot认为zImage为自解压文件 zImage:
* (decompress code) Head.s misc.s
* compressed vmlinux vmlinux:
* (vmlinux-init)arch/arm/kernel/head.o
* (vmlinux-main)driver/build-in.o mm/build-in.o ......
* kallsyms.o(符号) linux内核的启动大致可以划分为3个阶段
1 解压缩
2 初始化
3 启动应用程序
