一、TTY驱动架构

1）.TTY概念解析

在Linux系统中，终端是一类字符型设备，它包括多种类型，通常使用tty来简称各种类型的终端设备。 • 串口终端（/dev/ttyS*）
串口终端是使用计算机串口连接的终端设备。Linux把每个串行端口都看作是一个字符设备。这些串行端口所对应的设备名称是 /dev/ttySAC0;/dev/ttySAC1…… • 控制台终端（/dev/console）
在Linux系统中，计算机的输出设备通常被称为控制台终端(Console),这里特指printk信息输出到的设备。/dev/console是一个虚拟的设备，它需要映射到真正的tty上，比如通过内核启动参数” console=ttySAC0”就把console映射到了串口0，是一种虚拟的设备，可以和屏幕或者串口关联

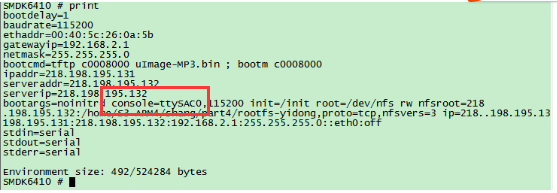

在串口打印信息中，有如下信息：
• 虚拟终端（/dev/tty*）
当用户登录时，使用的是虚拟终端。使用Ctcl+Alt+[F1—F6]组合键时，我们就可以切换到tty1、tty2、tty3等上面去。tty1–tty6等称为虚拟终端，而tty0则是当前所使用虚拟终端的一个别名.

2）TTY架构分析

Linux tty子系统包含：tty核心，tty线路规程和tty驱动。tty核心是对整个tty设备的抽象，对用户提供统一的接口，tty线路规程是对传输数据的格式化，tty驱动则是面向tty设备的硬件驱动。

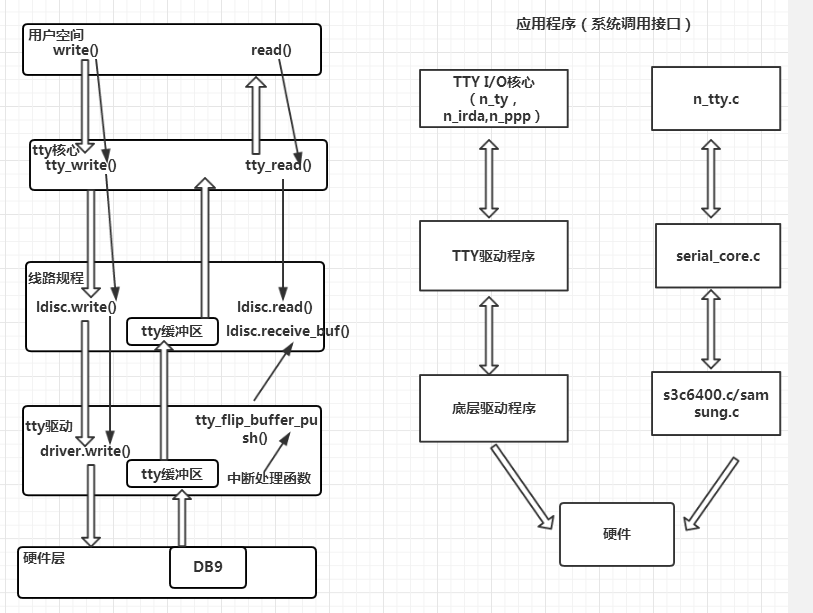

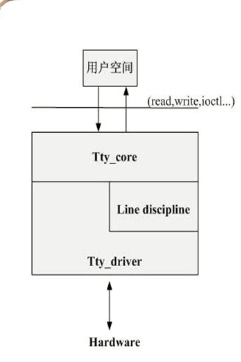

下图详细的描述了tty子系统之间的互相调用关系，即用户应用层 –> 线路规划层 –> TTY层 –> 底层驱动层 –> 物理硬件层。

3）串口驱动调用关系分析

我们通过对串口write系统调用，进行分析，以此来判断上图是否正确，
我们通过回溯的方式，来查看系统之间的互相调用关系。

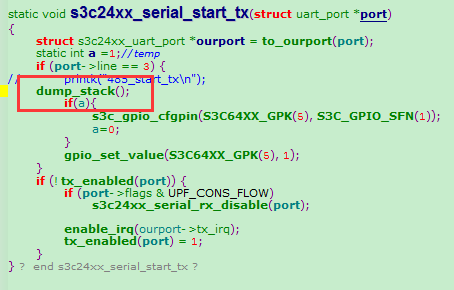

在/drivers/tty/serial/samsung.c中

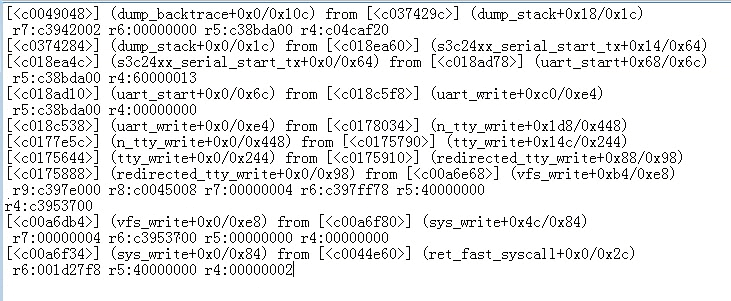

回溯信息如下所示：

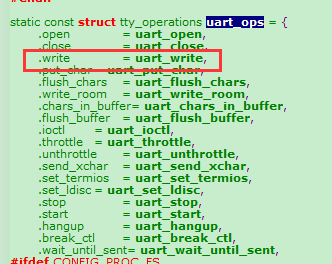

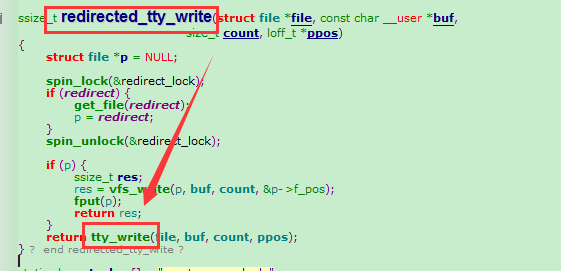

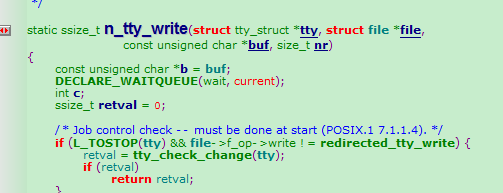

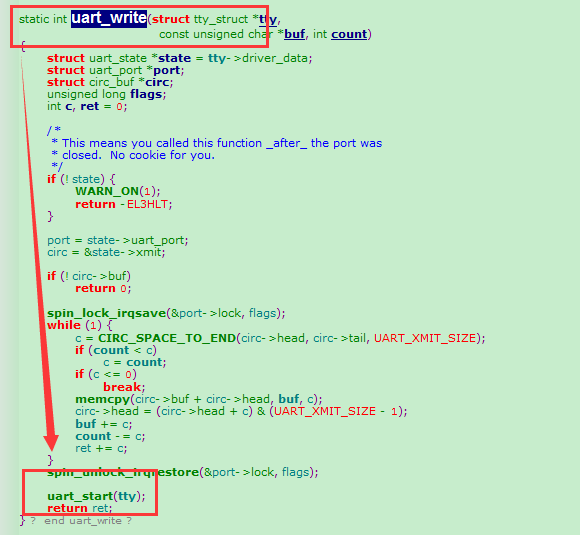

当我们向串口输出数据的时候，首先调用sys_write系统调用接口，sys_write又调用了vfs_write,vfs_write又调用redirected_tty_write,redirected_tty_write又调用tty_write,tty_write又调用n_tty_write,n_tty_write又调用uart_write,uart_write又调用uart_start.
uart_start又调用s3c24xx_serial_start_tx。

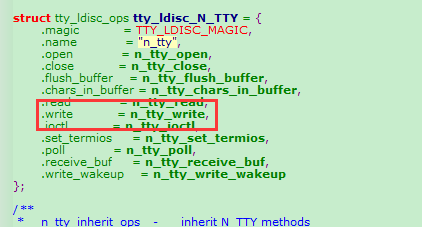

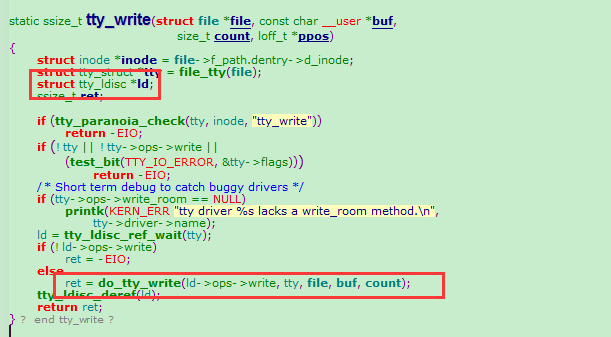

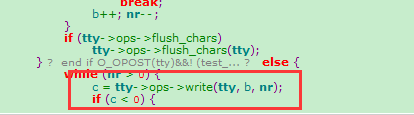

上图可以看到，在tty_write函数中，使用了线路规程中的write函数，这个就是n_tty_write,

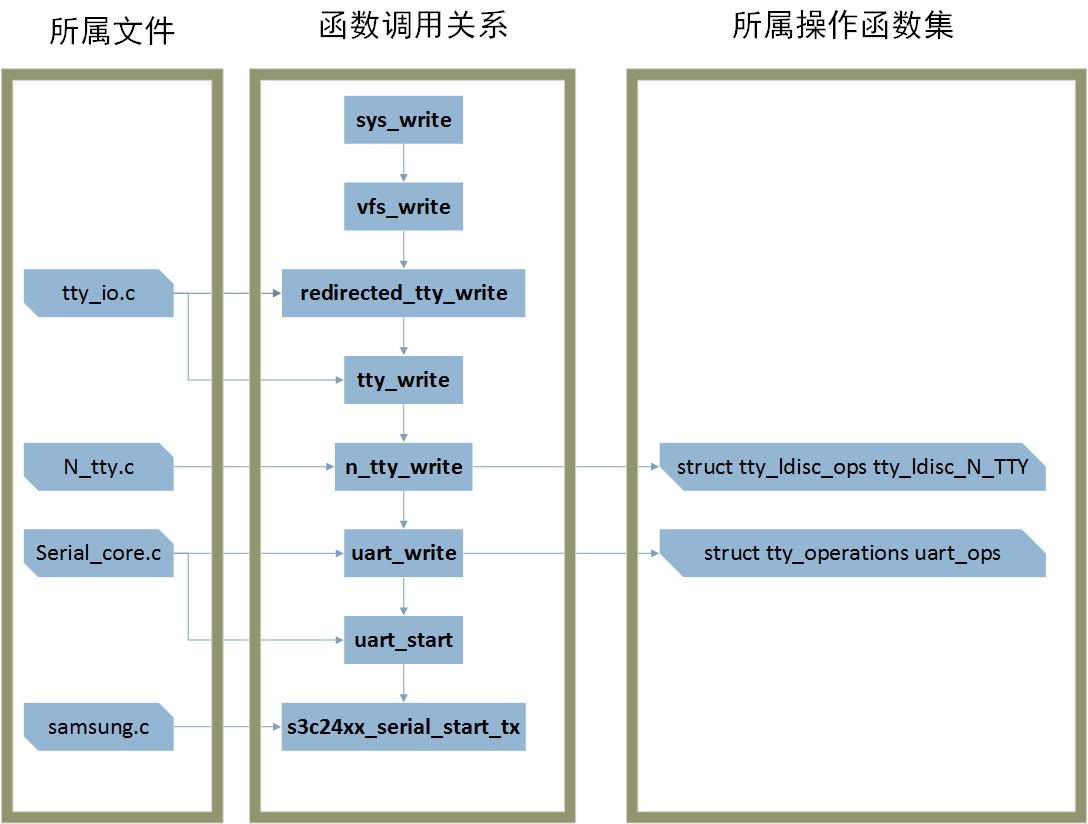

将上面的流程，整理如下，从而可以清晰地看出他们之间的调用关系。 菜鸟一枚，如有错误，多多指教。。。
