11-S3C2440驱动学习(五)嵌入式linux-网络设备驱动(二)移植DM9000C网卡驱动程序

2019-07-12 17:10发布

上一节 我们学习了嵌入式linux-网络设备驱动(一)虚拟网卡驱动程序 链接http://blog.csdn.net/fengyuwuzu0519/article/details/72809591   我们实现了一个虚拟网卡驱动程序,现在我们针对真实的网卡芯片DM9000C,编写移植DM9000C网卡驱动程序。

一、移植分析

协议类的驱动,我们的主要工作往往是将现有的驱动和我们的硬件所匹配起来。协议类的函数往往已经成型不需要我们去修改和编写。比如发包函数:hard_start_xmit函数和netif_rx上报函数都不需要我们编写。网络驱动是针对很多硬件编写出来的,我们使用的是什么硬件CPU,比如ARM9,以及我们使用的系统版本。我们只需要修改驱动,告诉驱动现在的硬件情况是怎么样的,基地址是多少,中断引脚是哪个、设置下内存管理器以满足时序等等。这也是网络驱动移植的简单之处。 (1)DM9000C 一般一款网卡芯片,出厂的时候会有厂家自带的驱动程序代码,我们只需要在厂家的基础上去修改移植成适合我们CPU和系统的驱动程序。 (2)厂家自带驱动程序分析 入口函数:
init_module--》 dmfe_probe
{ err = dmfe_probe1(dev); err = register_netdev(dev);
} 显然dmfe_probe1函数在做注册前的设置。

dmfe_probe1
{ /* Search All DM9000 serial NIC */
do {
outb(DM9KS_VID_L, iobase);
id_val = inb(iobase + 4);
outb(DM9KS_VID_H, iobase);
id_val |= inb(iobase + 4) << 8;
outb(DM9KS_PID_L, iobase);
id_val |= inb(iobase + 4) << 16;
outb(DM9KS_PID_H, iobase);
id_val |= inb(iobase + 4) << 24;

dev->base_addr= iobase;
dev->irq= irq;
dev->open = &dmfe_open;
dev->hard_start_xmit= &dmfe_start_xmit;
dev->watchdog_timeo= 5*HZ;
dev->tx_timeout= dmfe_timeout;
dev->stop = &dmfe_stop;
dev->get_stats = &dmfe_get_stats;
dev->set_multicast_list = &dm9000_hash_table;
dev->do_ioctl = &dmfe_do_ioctl;
}
iobase、irq需要我们根据硬件CPU去设置。
使用的时候open
需要根据硬件连接,注册中断。
片选合适:CPU发出的地址位于0x20000000-0x28000000之间
修改一下几项 找出相异性

二、移植

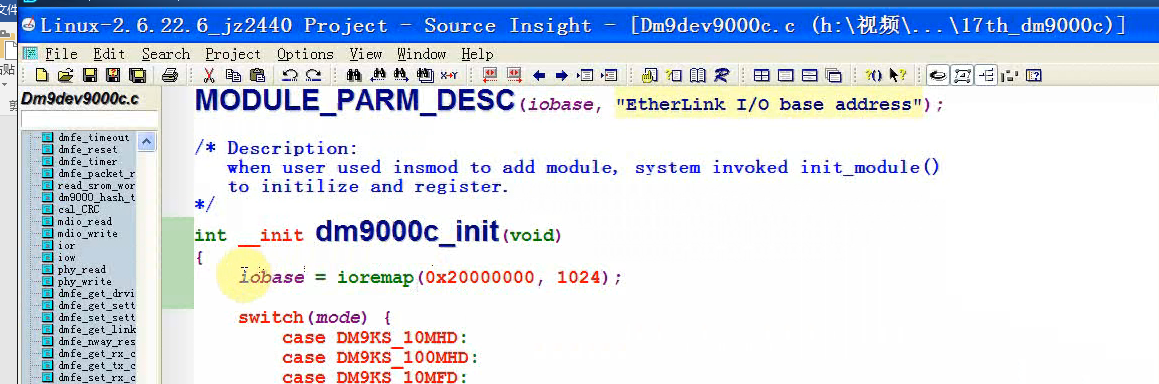

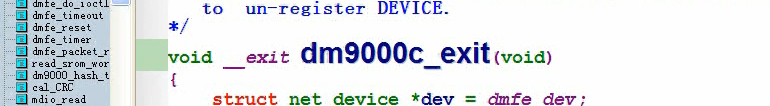

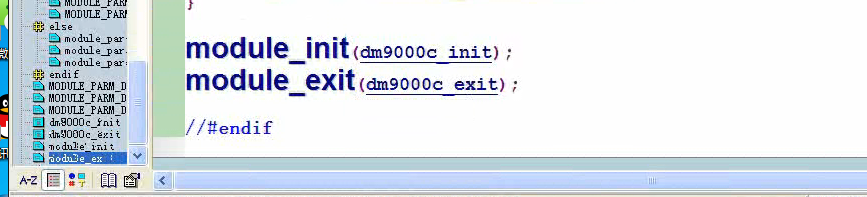

(1)注释掉 (2)修改入口出口函数名称 (3)iobase需要设置,入口函数设置最好: (4)注释掉版本核对 (5)查看中断号 (6)入口函数设置中断号 设置中断触发方式-上升沿触发 (7)编译 (8)加入缺少的头文件 (9)类型转换 (10)基本移植好,但是时序没有和CPU进行匹配,不同硬件,涉及到文件收发,一定有时序要求。因此要设置内存控制器中关于网卡部分的寄存器以满足时间参数。具体设计过程,暂时先不介绍。 Nwe写信号 Noe读信号 地址信号 信号的时间怎么设置内存控制器满足时序?(uboot已经设置过)

int __init dm9000c_init(void)
{
volatile unsigned long *bwscon; // 0x48000000
volatile unsigned long *bankcon4; // 0x48000014
unsigned long val;

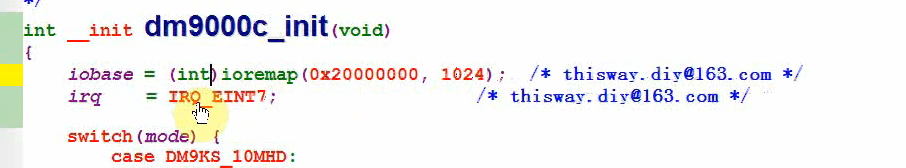

iobase = (int)ioremap(0x20000000, 1024);  /* thisway.diy@163.com */
irq    = IRQ_EINT7;                  /* thisway.diy@163.com */

/* 设置S3C2440的memory controller */
bwscon   = ioremap(0x48000000, 4);
bankcon4 = ioremap(0x48000014, 4);

/* DW4[17:16]: 01-16bit
* WS4[18]   : 0-WAIT disable
* ST4[19]   : 0 = Not using UB/LB (The pins are dedicated nWBE[3:0])
*/
val = *bwscon;
val &= ~(0xf<<16);
val |= (1<<16);
*bwscon = val;

/*
* Tacs[14:13]: 发出片选信号之前,多长时间内要先发出地址信号
*              DM9000C的片选信号和CMD信号可以同时发出,
*              所以它设为0
* Tcos[12:11]: 发出片选信号之后,多长时间才能发出读信号nOE
*              DM9000C的T1>=0ns,
*              所以它设为0
* Tacc[10:8] : 读写信号的脉冲长度,
*              DM9000C的T2>=10ns,
*              所以它设为1, 表示2个hclk周期,hclk=100MHz,就是20ns
* Tcoh[7:6]  : 当读信号nOE变为高电平后,片选信号还要维持多长时间
*              DM9000C进行写操作时, nWE变为高电平之后, 数据线上的数据还要维持最少3ns
*              DM9000C进行读操作时, nOE变为高电平之后, 数据线上的数据在6ns之内会消失
*              我们取一个宽松值: 让片选信号在nOE放为高电平后,再维持10ns,
*              所以设为01
* Tcah[5:4]  : 当片选信号变为高电平后, 地址信号还要维持多长时间
*              DM9000C的片选信号和CMD信号可以同时出现,同时消失
*              所以设为0
* PMC[1:0]   : 00-正常模式
*
*/
*bankcon4 = (1<<8)|(1<<6);/* 对于DM9000C可以设Tacc为1, 对于DM9000E,Tacc要设大一点,比如最大值7  */
//*bankcon4 = (7<<8)|(1<<6);  /* MINI2440使用DM9000E,Tacc要设大一点 */

iounmap(bwscon);
iounmap(bankcon4);
。。。 }

三、代码及测试

(1)驱动代码: 主要为修改的以上内容 (2)makefile KERN_DIR = /work/system/linux-2.6.22.6 all: make -C $(KERN_DIR) M=`pwd` modules clean: make -C $(KERN_DIR) M=`pwd` modules clean rm -rf modules.order obj-m += dm9dev9000c.o (3)测试DM9000C驱动程序:
1. 把dm9dev9000c.c放到内核的drivers/net目录下
2. 修改drivers/net/Makefile

obj-$(CONFIG_DM9000) += dm9000.o
改为
obj-$(CONFIG_DM9000) += dm9dev9000c.o
3. make uImage
   使用新内核启动
4.
使用NFS启动

ifconfig eth0 192.168.1.17
ping 192.168.1.1
