今天跟大家交流一下移植DM9000驱动的，希望对大家有个借鉴，这样本人也是很自豪的嘛，不扯了，开始吧。这篇文章主要讲一下DM9000移植时地址的计算，以及相对应的内核的配置。依然列出主要内容：
1.内核文件的修改以及相应的原理；
2.DM9000在内核中的配置。
一.内核中的修改
1.简单的硬件介绍

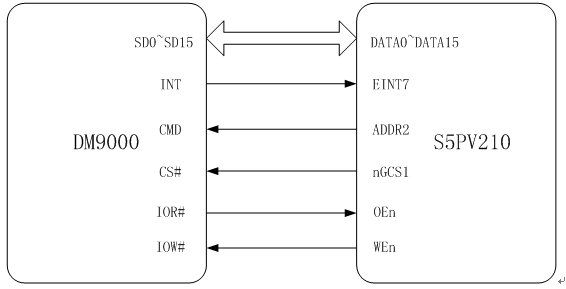

DM9000网卡的驱动是内核中自带的，同样它在内核中的注册也是用platform类型驱动的方式的，也就是说驱动和具体的硬件平台是完全分离的，由上一篇文章的介绍，咱们移植DM9000的主要任务就是在内核中相应的文件中以platform设备的形式注册DM9000芯片在具体电路板上的资源，也就是所谓的设备了呗。既然要注册资源，那咱们先了解了解DM9000和主芯片的了解方式，同时在这里也简单的介绍一下DM9000芯片，先看连接方式吧。如下图：
咱们简单地介绍一下啊，SD0~SD15对应处理器上的DATA0~DATA15，别只看名字，这个总线是命令和数据都能传输的。DM9000芯片上的INT引脚跟S5PV210的EINT7，也就是说跟第七个中断引脚相连，这个会在移植的时候体现出来；通过CMD可以选择是传输数据还是命令；CS#和nGCS1相对应，DM9000上的CS#主要的功能是选通网卡芯片，不过要主要nGCS1，这个引脚表示映射的是S5PV210的bank1，还会再介绍；下面的IOR#和IOW#就是选择是读了还是写了，这个可能猜也会猜着。 2.修改内核文件 修改的还是linux-3.3.5目录下的arch/arm/mach-s5pv210/mach-smdkv210.c这个文件，这个文件当中有对DM9000的注册，但这是与三星的demo板相匹配的注册方法了，因为tiny210板的硬件电路和demo板不一样，所以咱们得修改其中的一些部分，不过仅仅是修改啊，下边是修改后的其中一部分
这个映射表清楚的说明，BANK1是从0x88000000开始的，友善自带的系统里这里是0x88001000，这个没什么区别，只要在BANK1的地址范围内就行。
接下来咱们再来解释解释“#define S5PV210_PA_DM9000_F (S5PV210_PA_DM9000_F + 0x300c)”，定义的这个地址中为什么要加0x300c呢？网上有许多在S3C2440和S3C6410上移植DM9000的驱动时，加的是4，而这里加的是0x300c？是不是我弄错了呢，没错，友善官方的也是这个值，我自己也验证过了。要是你在默认的情况加的是4，肯定会出现错误。现在是不是有点意思了，哈哈。这个问题也困惑了我几个小时，经过阅读S5PV210的数据手册，发现有这样一段话，我贴出来啊

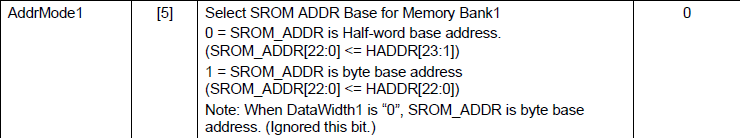

这是描述SROM_BW寄存器的，就是SROM总线宽度和等待控制寄存器，不知道翻译的准确不准确，不过大家应该能明白这个意思吧。这个寄存器当中的第五位默认是0，那也就是说SROM_ADDR[22：0]<=HADDR[23：1]，看出来了吧，正好向左移了一位，这就明白了，后来我试直接加8或者c都行，正好算做了一个验证。还有另外一种方式就是修改SROM_BW这个寄存器中的第五位，把它从0改成1，就跟移植2440和6410的一样了，那在什么地方修改这个寄存器的值了？其实还在mach-smdkv210.c中，smdkv210_dm9000_init函数，这个函数也需要修改，因为tiny210上用的是BANK1，而demo上用的是BANK5，修改后的如下：
选中后，进入Networking support目录中，在这个目录中，选择wireless------------->,如下图：
继续进入wireless目录，在这个目录下选择
选择完这些之后，你应该再次推出到刚进入的界面，然后，选择Device Driver---------->，如下图：

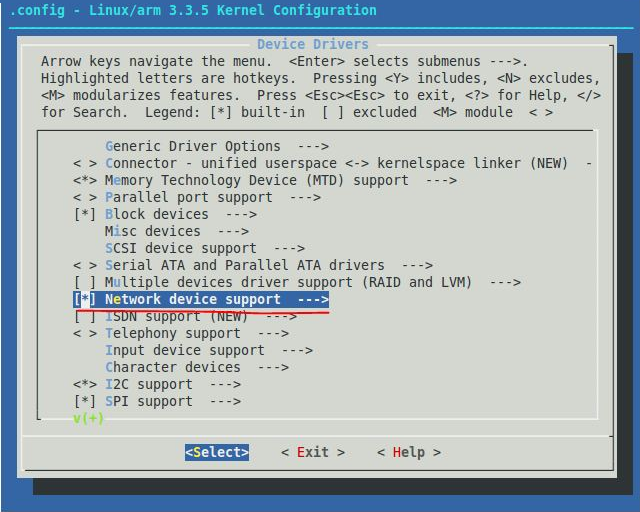

选中之后，进入Device Driver目录，然后选择Network devicesupport ------------>，如下图：

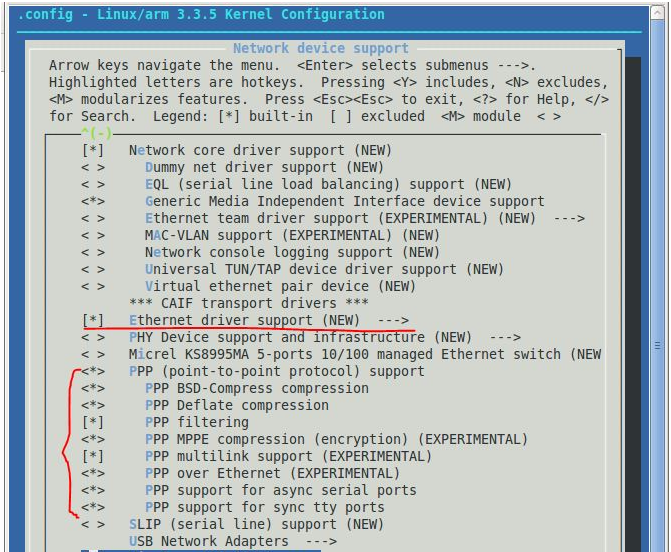

进入这个目录后，选中如下的这么多项，直接看图吧

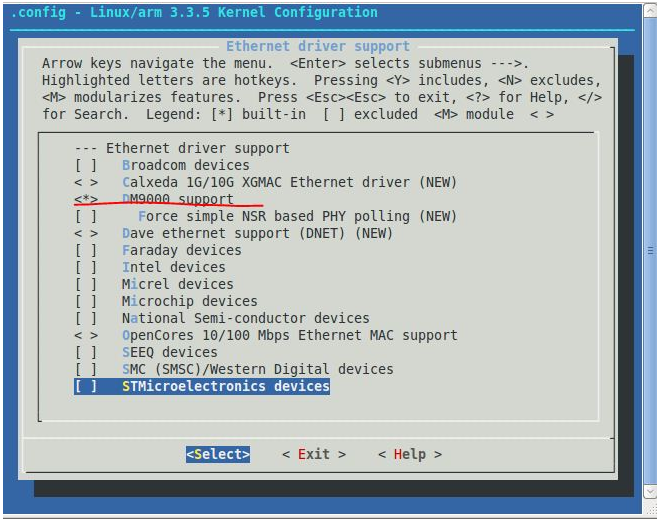

看到上图中的Ethernet driver support （NEW） ------>了吧，选中它，然后进入其目录，选中红 {MOD}勾出的部分，如下：
选中后，就退出到Network device support目录，然后选择下图中的高亮选项，如下：
把这项选完之后，就以此退出吧，保存后。重新make uImage，这时编译出的内核就已经有DM9000的驱动了，今天就到这里吧。下一篇文章咱们讲讲制作跟文件系统，哈哈，go on！
咱们简单地介绍一下啊，SD0~SD15对应处理器上的DATA0~DATA15，别只看名字，这个总线是命令和数据都能传输的。DM9000芯片上的INT引脚跟S5PV210的EINT7，也就是说跟第七个中断引脚相连，这个会在移植的时候体现出来；通过CMD可以选择是传输数据还是命令；CS#和nGCS1相对应，DM9000上的CS#主要的功能是选通网卡芯片，不过要主要nGCS1，这个引脚表示映射的是S5PV210的bank1，还会再介绍；下面的IOR#和IOW#就是选择是读了还是写了，这个可能猜也会猜着。 2.修改内核文件 修改的还是linux-3.3.5目录下的arch/arm/mach-s5pv210/mach-smdkv210.c这个文件，这个文件当中有对DM9000的注册，但这是与三星的demo板相匹配的注册方法了，因为tiny210板的硬件电路和demo板不一样，所以咱们得修改其中的一些部分，不过仅仅是修改啊，下边是修改后的其中一部分
#include
/* physical address for dm9000a ...*/
#define S5PV210_PA_DM9000_A (0x88000000)
#define S5PV210_PA_DM9000_F (S5PV210_PA_DM9000_A + 0x300c)
static struct resource smdkv210_dm9000_resources[] = {
[0] = {
.start = S5PV210_PA_DM9000_A,
.end = S5PV210_PA_DM9000_A + SZ_1K*4 - 1,
.flags = IORESOURCE_MEM,
},
[1] = {
.start = S5PV210_PA_DM9000_F,
.end = S5PV210_PA_DM9000_F + SZ_1K*4 - 1,
.flags = IORESOURCE_MEM,
},
[2] = {
.start = IRQ_EINT(7),
.end = IRQ_EINT(7),
.flags = IORESOURCE_IRQ | IORESOURCE_IRQ_HIGHLEVEL,
},
};
你看第一行就是加头文件了，这个是不可少的嘛。可以看出资源包括三部分，其中两部分内存资源，另外一部分是中断。注册中断资源，因为硬件连接有中断嘛；内存资源显然是进行映射的嘛，那为什么要注册两份了，下面是我从DM9000数据手册当中翻译的一段，看完之后应该就豁然开朗了：DM9000可以通过两个地址端口访问DM9000。其中一个端口是INDEX端口，另外一个是DATA端口。当CMD引脚为低电平的时候，访问的是INDEX端口，当CMD引脚是高电平的时候，访问的DATA端口。INDEX端口里面的内容就是DATA端口中的寄存器的地址。在访问任何DATA端口中的寄存器时，首先得把寄存器的地址保存在INDEX端口中。上面的描述能清晰的表达一个意思，就是咱们的驱动中得需要两个地址。注册的第三个资源中，可以看出注册中断就是中断号为7的中断吧，这个硬件电路图相符合。

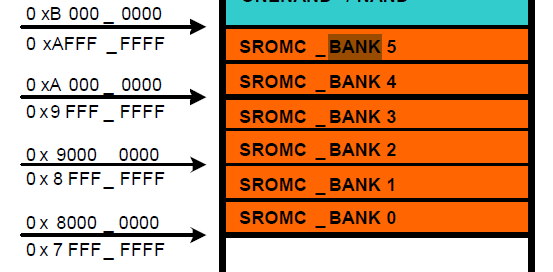

现在解释解释一下"#define S5PV210_PA_DM9000_A (0x88000000)"，为什么是0x88000000？因为DM9000的CS#引脚接了nGCS1，也就是网卡接到了ROM控制器的BANK1上，下边是S5PV210具体的映射图
这个映射表清楚的说明，BANK1是从0x88000000开始的，友善自带的系统里这里是0x88001000，这个没什么区别，只要在BANK1的地址范围内就行。
接下来咱们再来解释解释“#define S5PV210_PA_DM9000_F (S5PV210_PA_DM9000_F + 0x300c)”，定义的这个地址中为什么要加0x300c呢？网上有许多在S3C2440和S3C6410上移植DM9000的驱动时，加的是4，而这里加的是0x300c？是不是我弄错了呢，没错，友善官方的也是这个值，我自己也验证过了。要是你在默认的情况加的是4，肯定会出现错误。现在是不是有点意思了，哈哈。这个问题也困惑了我几个小时，经过阅读S5PV210的数据手册，发现有这样一段话，我贴出来啊
这是描述SROM_BW寄存器的，就是SROM总线宽度和等待控制寄存器，不知道翻译的准确不准确，不过大家应该能明白这个意思吧。这个寄存器当中的第五位默认是0，那也就是说SROM_ADDR[22：0]<=HADDR[23：1]，看出来了吧，正好向左移了一位，这就明白了，后来我试直接加8或者c都行，正好算做了一个验证。还有另外一种方式就是修改SROM_BW这个寄存器中的第五位，把它从0改成1，就跟移植2440和6410的一样了，那在什么地方修改这个寄存器的值了？其实还在mach-smdkv210.c中，smdkv210_dm9000_init函数，这个函数也需要修改，因为tiny210上用的是BANK1，而demo上用的是BANK5，修改后的如下：
static void __init smdkv210_dm9000_init(void)
{
unsigned int tmp;
gpio_request(S5PV210_MP01(1), "nCS1");
s3c_gpio_cfgpin(S5PV210_MP01(1), S3C_GPIO_SFN(2));
gpio_free(S5PV210_MP01(1));
tmp = ((0<<28)|(0<<24)|(5<<16)|(0<<12)|(0<<8)|(0<<4)|(0<<0));
__raw_writel(tmp, (S5P_SROM_BW+0x08));
tmp = __raw_readl(S5P_SROM_BW);
tmp &= ~(0xf << 4);
tmp |= (1 << 4);
__raw_writel(tmp, S5P_SROM_BW);
}
看到红 {MOD}的一行了吧，要是打算吧SROM_BW寄存器当的第五位设置成1，用tmp |= ((1<<4)|(1<<5)),取代上面代码中的tmp |= (1<<4)，就行了，替换之后，就和移植2440和6410的一样了。我自己做了实验，结果是正确的。要是不替换，那就加8或者c或加0x300c都行。哈哈，现在把移植讲完了，下边开始配置内核吧，可能你也等不急了吧。
二.DM9000的内核配置

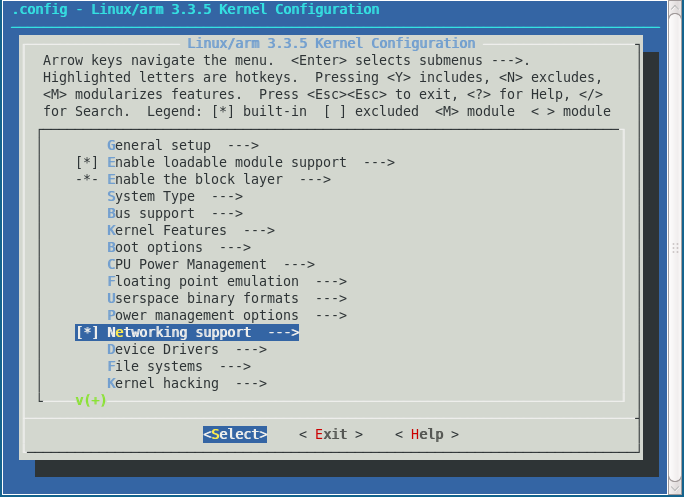

要进行DM9000的配置嘛，那咱们就再次进入linux-3.3.5下吧，再次make menuconfig吧。下面我主要以图来说明，尤其是所截图中的高亮部分。首先，进入配置首目录后，选择Networking support------>

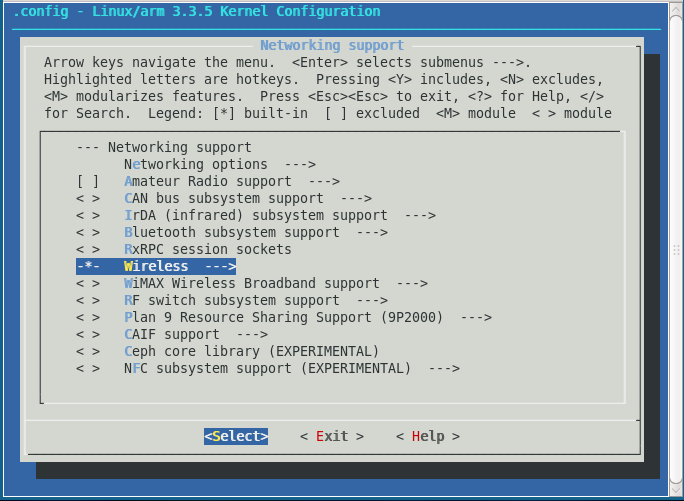

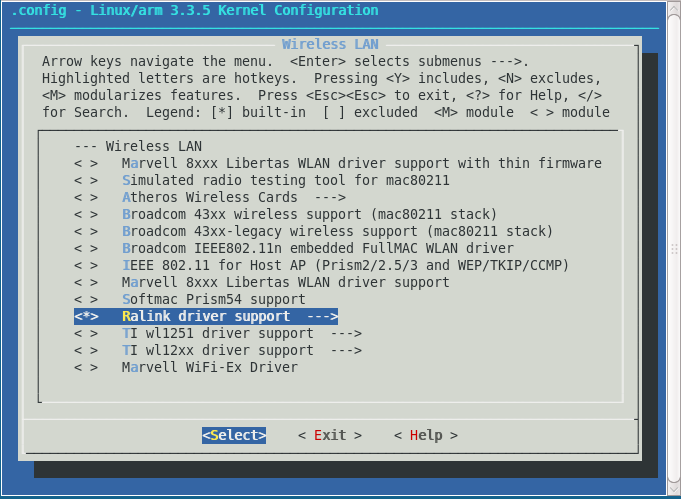

选中后，进入Networking support目录中，在这个目录中，选择wireless------------->,如下图：

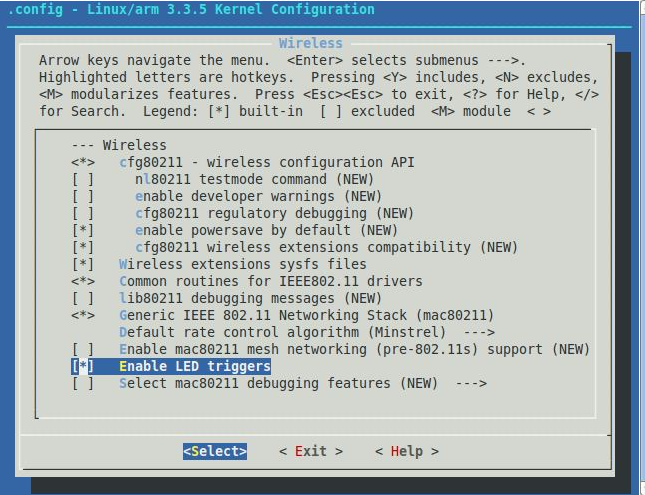

继续进入wireless目录，在这个目录下选择

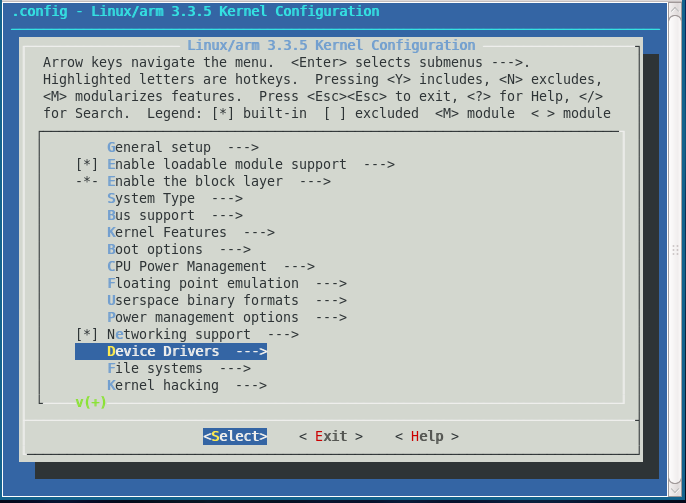

选择完这些之后，你应该再次推出到刚进入的界面，然后，选择Device Driver---------->，如下图：
选中之后，进入Device Driver目录，然后选择Network devicesupport ------------>，如下图：

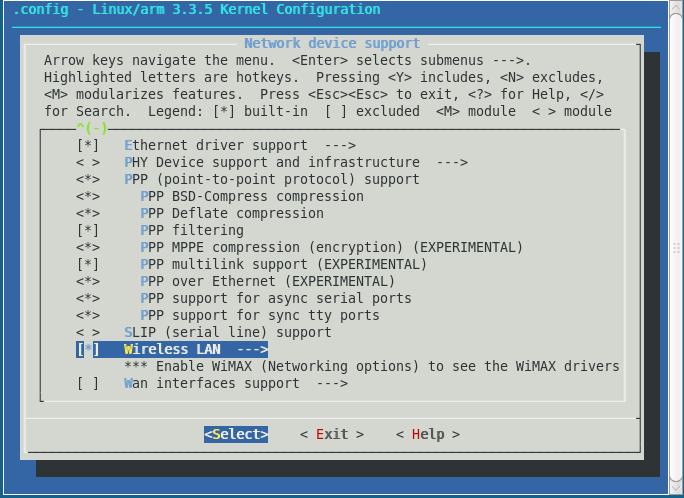

进入这个目录后，选中如下的这么多项，直接看图吧
看到上图中的Ethernet driver support （NEW） ------>了吧，选中它，然后进入其目录，选中红 {MOD}勾出的部分，如下：
选中后，就退出到Network device support目录，然后选择下图中的高亮选项，如下：
把这项选完之后，就以此退出吧，保存后。重新make uImage，这时编译出的内核就已经有DM9000的驱动了，今天就到这里吧。下一篇文章咱们讲讲制作跟文件系统，哈哈，go on！
