07-S3C2440驱动学习(一)嵌入式linux字符设备驱动-LED字符设备驱动

2019-07-12 17:47发布

一、嵌入式linux字符设备驱动框架

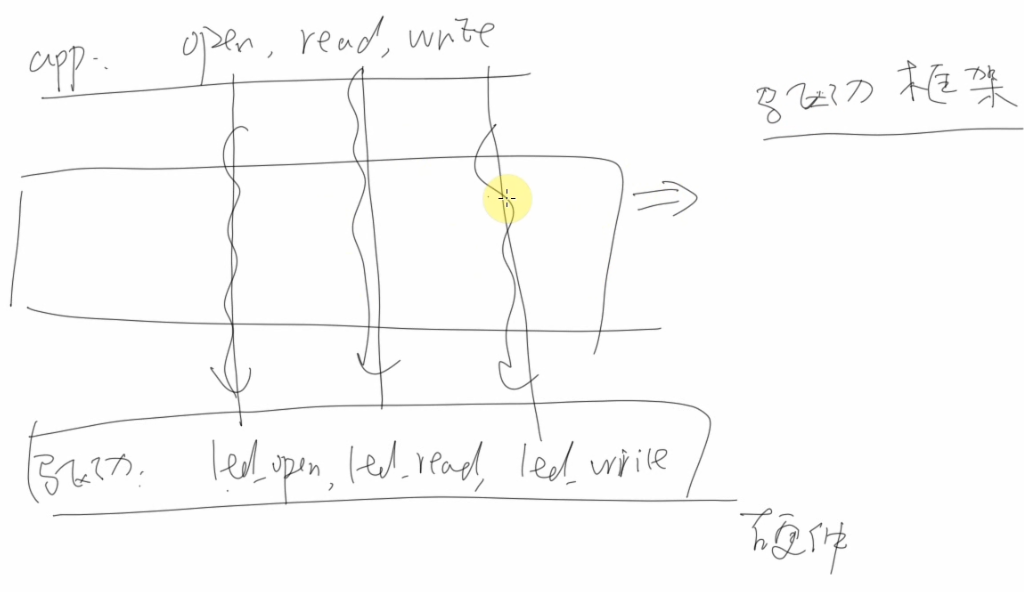

写应用程序的人 不应该去看电路图,但是如何操作硬件呢:调用驱动程序里的open,read,write等来实现。 C库里实现了 open 、read、write上层函数 调用open等:swi val—引发一个异常中断,进入内核异常处理函数。 系统调用接口:根据发生中断的原因,调用处理函数(sys_open,sys_read等sys_open等函数会执行与open相关各种初始化函数,通知调用自己写好的open函数,这里注意应用程序的open不仅仅是调用驱动中的open,其他函数类似,是调用sys_open,sys_open里包含了驱动中实现的open)。 sys_open:根据调用的不同设备,执行不同的函数。
总结:
APP应用程序 调用open read(c库中实现,swi),swi val—引发一个异常中断,进入内核异常处理函数,根据发生中断的原因,调用处理函数(sys_open,sys_read等)。sys_open:根据调用的不同设备的属性,执行不同的函数。 问题: App应用程序调用open等,最终调用的是相应设备的open,是如何对应起来的呢?依赖于驱动程序框架。
1.简单的字符驱动程序框架 主要包括以下几个部分,这一节我们先看看这几部分都有什么。第三节有完整的驱动框架代码。 (1)写出led_open,led_read等 static int first_drv_open(struct inode *inode, struct file *file) { printk("first_drv_open "); return 0; } static ssize_t first_drv_write(struct file *file, const char __user *buf, size_t count, loff_t * ppos) { printk("first_drv_write "); return 0; }
(2)怎么告诉内核呢?定义一个file_operations结构体,填充它: static struct file_operations first_drv_fops = { .owner = THIS_MODULE, /* 这是一个宏,推向编译模块时自动创建的__this_module变量 */ .open = first_drv_open, .write = first_drv_write, }; (3)怎么用起来这个结构体,就是怎么告诉内核? //注册驱动程序 int major; static int first_drv_init(void) { major = register_chrdev(0, "first_drv", &first_drv_fops); // 注册, 告诉内核 printk("first_drv_init "); return 0; }static void first_drv_exit(void) { unregister_chrdev(major, "first_drv"); // 卸载 } 参数:主设备号,名字,结构体 (4)谁来调用这个函数呢:驱动的入口函数,需要一个宏来修饰一下: module_init(first_drv_init);
module_exit(first_drv_exit);//函数指针

二、函数对应过程分析:

查看下设备节点信息:

C表示字符设备    4 主设备号 63次设备号 -常规文件 D目录. 当APP使用open的时候 首先判断设备属性是字符设备,然后根据主设备号 去数组中找到对应的file_operation结构体。 用设备类型+设备号(字符设备+主设备号)就可以找到fileoperation结构

register_chrdev最简单的实现方式:以Major为索引,把file_operation写进去,实现注册。

VFS如何根据要打开的东西,找到驱动程序: VFS:根据字符设备数组,根据设备号找到file_operation结构
file_operation里:
入口函数里调用 regist_chrdev根据主设备号把file_operation放到数组里。

三、简单的字符驱动程序框架如下:

(1)可挂载驱动程序框架代码 #include #include #include #include #include #include #include #include #include #include static int first_drv_open(struct inode *inode, struct file *file) { printk("first_drv_open "); return 0; } static ssize_t first_drv_write(struct file *file, const char __user *buf, size_t count, loff_t * ppos) { printk("first_drv_write "); return 0; } static struct file_operations first_drv_fops = { .owner = THIS_MODULE, /* 这是一个宏,推向编译模块时自动创建的__this_module变量 */ .open = first_drv_open, .write = first_drv_write, }; int major; static int first_drv_init(void) { major = register_chrdev(0, "first_drv", &first_drv_fops); // 注册, 告诉内核 printk("first_drv_init "); return 0; } static void first_drv_exit(void) { unregister_chrdev(major, "first_drv"); // 卸载 } module_init(first_drv_init); module_exit(first_drv_exit); (2)Makefile
KERN_DIR = /home/book/yangfei/linux-2.6.22.6 all: make -C $(KERN_DIR) M=`pwd` modules clean: make -C $(KERN_DIR) M=`pwd` modules clean rm -rf modules.order obj-m += first_drv.o 驱动编译依赖于内核文件,因此需要提前解压内核源码并编译。 (3)执行make,生成.ko文件 并拷贝至NFS文件夹 make cp first_drv.ko/work/nfs_root/drivers_and_test/ (4)手动加载驱动程序 cat /proc/devices  : insmod first_drv.ko
(5)编写驱动测试应用程序: #include #include #include #include /* firstdrvtest on * firstdrvtest off */ int main(int argc, char **argv) { int fd; int val = 1; fd = open("/dev/xxx", O_RDWR); if (fd < 0) { printf("can't open! "); } write(fd, &val, 4); return 0; } arm-linux-gcc -ofirstdrvtest firstdrvtest.c cp firstdrvtest/work/nfs_root/ 挂载nfs服务器 mount -t nfs -o nolock192.168.1.102:/work/nfs_root /mnt
创建设备节点: # mknod /dev/xxx   c    252   0     ---》/dev会出现xxx设备 ls /dev/

测试环境: 格式化nand,烧写光盘自带linux2.26、qt yaffs、uboot1.1.6,gcc:3.4.5.

四、思考与改进

(1)主设备号怎么定
  • cat/proc/devices 找一个没用的     手工指定主设备号
  • 写0,由系统分配                         自动分配主设备号

(2)dev/xxx怎么来的 应用程序 打开某个设备:open(dev/xxx) 首先要:
  • 手工创建设备节点:mknod /dev/xxx c 252 0
但是当我们使用自动分配设备号的时候 ,我们都要cat /proc/devices查看主设备号名字,然后再创建设备节点吗?这样显然不合适。
  • 自动创建设备节点,udex机制(mdev机制)
注册设备的时候,会在/sys下生成设备信息, mdev:自动根据系统信息创建设备节点。 驱动程序里,提供设备信息,mdev就可以自动创建设备节点。 如何提供设备信息呢:
入口函数,先创建一个类—》类下面创建一个设备(提供系统信息)
class_create会在/sys下创建 firstdrv这个类,class_create类下创建xyz这个设备,mdev会自动创建一个dev/xyz设备节点

出口函数:

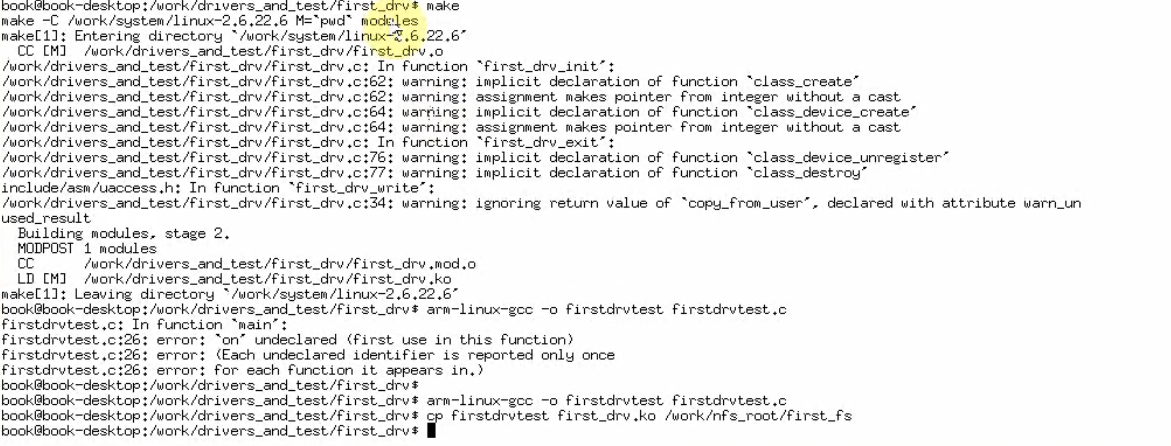

编译报错:
解决方法:

五、嵌入式linux   led字符设备驱动

前面写好了字符设备驱动程序框架,现在实现led字符设备驱动: 1、需要做什么
  • 搭框架
  • 完善硬件操作

(1)opne中实现端口输入输出配置 (2)入口函数:完成虚拟地址映射 (3)write中实现LED操作 copy_from_user 用户空间到内核空间传递数据。 copy_to_user();  内核空间到用户空间传递数据
2代码实现 (1)驱动完整代码: #include #include #include #include #include #include #include #include #include #include static struct class *firstdrv_class; static struct class_device *firstdrv_class_dev; volatile unsigned long *gpfcon = NULL; volatile unsigned long *gpfdat = NULL; static int first_drv_open(struct inode *inode, struct file *file) { //printk("first_drv_open "); /* 配置GPF4,5,6为输出 */ *gpfcon &= ~((0x3<<(4*2)) | (0x3<<(5*2)) | (0x3<<(6*2))); *gpfcon |= ((0x1<<(4*2)) | (0x1<<(5*2)) | (0x1<<(6*2))); return 0; } static ssize_t first_drv_write(struct file *file, const char __user *buf, size_t count, loff_t * ppos) { int val; //printk("first_drv_write "); copy_from_user(&val, buf, count); // copy_to_user(); if (val == 1) { // 点灯 *gpfdat &= ~((1<<4) | (1<<5) | (1<<6)); } else { // 灭灯 *gpfdat |= (1<<4) | (1<<5) | (1<<6); } return 0; } static struct file_operations first_drv_fops = { .owner = THIS_MODULE, /* 这是一个宏,推向编译模块时自动创建的__this_module变量 */ .open = first_drv_open, .write = first_drv_write, }; int major; static int first_drv_init(void) { major = register_chrdev(0, "first_drv", &first_drv_fops); // 注册, 告诉内核 firstdrv_class = class_create(THIS_MODULE, "firstdrv"); firstdrv_class_dev = class_device_create(firstdrv_class, NULL, MKDEV(major, 0), NULL, "xyz"); /* /dev/xyz */ gpfcon = (volatile unsigned long *)ioremap(0x56000050, 16); gpfdat = gpfcon + 1; return 0; } static void first_drv_exit(void) { unregister_chrdev(major, "first_drv"); // 卸载 class_device_unregister(firstdrv_class_dev); class_destroy(firstdrv_class); iounmap(gpfcon); } module_init(first_drv_init); module_exit(first_drv_exit); MODULE_LICENSE("GPL"); (2)编译程序,加载驱动 3 改进 当我们想实现对硬件的多种情况操作时: (1)根据传入参数,执行多种操作 (2)创建多个设备节点,执行不同的硬件操作 代码参考: drivers_and_testledsmyleds.c /* * 执行insmod命令时就会调用这个函数 */ static int __init s3c24xx_leds_init(void) //static int __init init_module(void) { int ret; int minor = 0; gpio_va = ioremap(0x56000000, 0x100000); if (!gpio_va) { return -EIO; } /* 注册字符设备 * 参数为主设备号、设备名字、file_operations结构; * 这样,主设备号就和具体的file_operations结构联系起来了, * 操作主设备为LED_MAJOR的设备文件时,就会调用s3c24xx_leds_fops中的相关成员函数 * LED_MAJOR可以设为0,表示由内核自动分配主设备号 */ ret = register_chrdev(LED_MAJOR, DEVICE_NAME, &s3c24xx_leds_fops); if (ret < 0) { printk(DEVICE_NAME " can't register major number "); return ret; } leds_class = class_create(THIS_MODULE, "leds"); if (IS_ERR(leds_class)) return PTR_ERR(leds_class); leds_class_devs[0] = class_device_create(leds_class, NULL, MKDEV(LED_MAJOR, 0), NULL, "leds"); /* /dev/leds */ for (minor = 1; minor < 4; minor++) /* /dev/led1,2,3 */ { leds_class_devs[minor] = class_device_create(leds_class, NULL, MKDEV(LED_MAJOR, minor), NULL, "led%d", minor); if (unlikely(IS_ERR(leds_class_devs[minor]))) return PTR_ERR(leds_class_devs[minor]); } printk(DEVICE_NAME " initialized "); return 0; }
驱动测试应用程序:
#include #include #include #include /* * ledtest */ void print_usage(char *file) { printf("Usage: "); printf("%s ",file); printf("eg. "); printf("%s /dev/leds on ", file); printf("%s /dev/leds off ", file); printf("%s /dev/led1 on ", file); printf("%s /dev/led1 off ", file); } int main(int argc, char **argv) { int fd; char* filename; char val; if (argc != 3) { print_usage(argv[0]); return 0; } filename = argv[1]; fd = open(filename, O_RDWR); if (fd < 0) { printf("error, can't open %s ", filename); return 0; } if (!strcmp("on", argv[2])) { // 亮灯 val = 0; write(fd, &val, 1); } else if (!strcmp("off", argv[2])) { // 灭灯 val = 1; write(fd, &val, 1); } else { print_usage(argv[0]); return 0; } return 0; } 到此,我们实现了简单的字符设备驱动框架,并在框架上加入了led硬件操作,实现了led字符设备驱动的编写与驱动应用程序的编写。

六、需要注意的几点

(1)以下两个函数实现了在内核中加入设备信息,mdev就可以根据/sys下生成的设备信息,自动创建设备节点 firstdrv_class = class_create(THIS_MODULE, "firstdrv");

firstdrv_class_dev = class_device_create(firstdrv_class, NULL, MKDEV(major, 0), NULL, "xyz"); /* /dev/xyz */
(2)查看设备驱动设备:cat /proc/devices   (主设备号+设备名称) 查看设备节点:ls /dev/xxx  (3)卸载驱动 rmmod first_drv (4)卸载设备节点 rm  /dev/xxx (5)APP应用程序打开的open函数,打开的设备节点,而不是驱动程序。 (6)arm单板和虚拟机之间通过网络文件系统NFS传递文件: mount -t nfs -o nolock192.168.1.102:/work/nfs_root /mnt (7)编译驱动程序的内核和单板运行的内核要一致  编译驱动测试程序的工具链版本和文件系统的版本要一致,不然应用程序可能会缺少某些库而无法运行 (8)驱动程序框架有自己的函数,就是这么用,记住就可以,所以入门应该是比较简单的。 (9)应用程序的open是如何找到驱动程序的open并执行的。 注册驱动程序:在数组中以主设备号为索引,file_operation为内容,进行注册 open的时候,根据要打开的设备节点的类型,主设备号在数组中找到对应的file_operation结构体,并使用里面对应的open函数。 (11)自动创建设备节点的时候,会在/sys下产生设备信息,以便以创建设备节点。
