1，串口设备

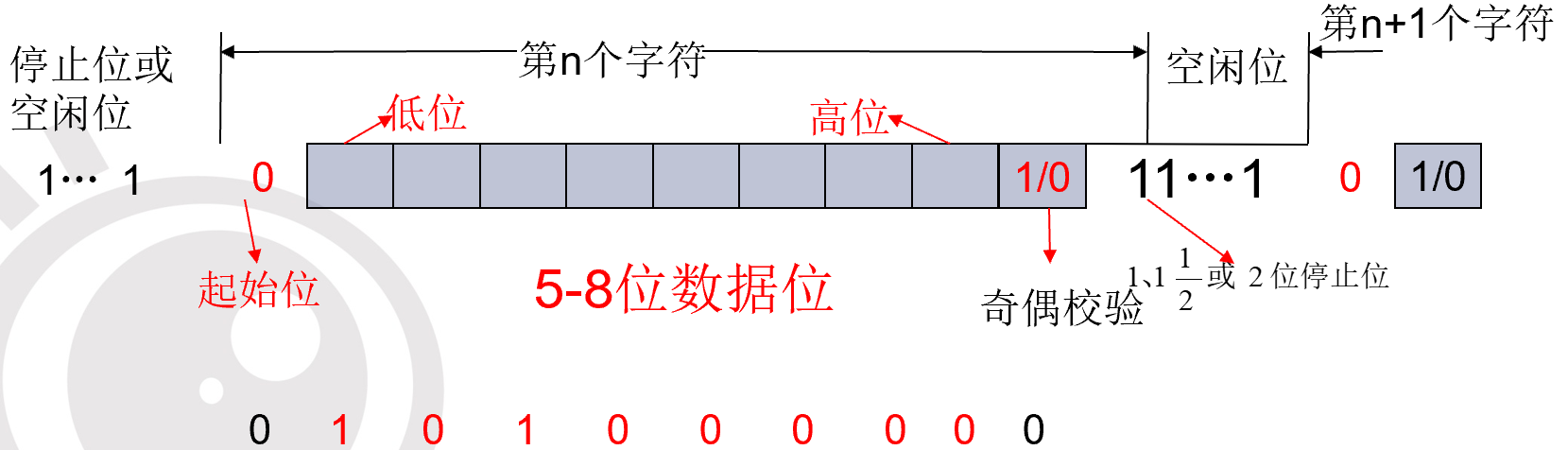

1.1， UART 协议

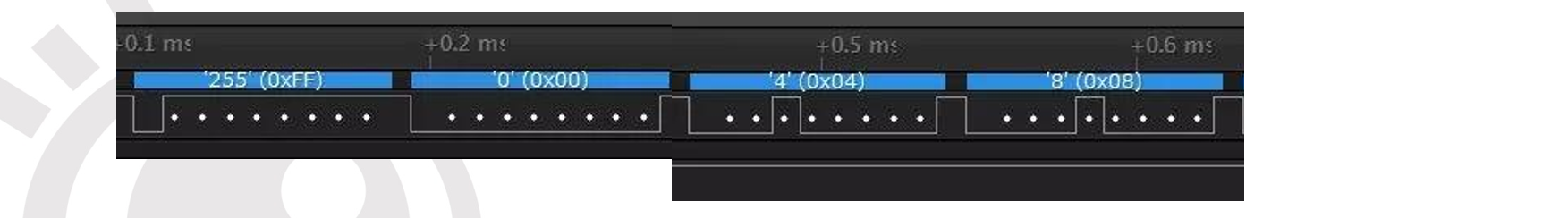

1.2，uart 串口波形

发送 0xFF 0X00 0X04 0X08数据
串行通信参数设置：BAUD：115200，8位数据，1个停止位，无奇偶校验，发送顺序为低位先发送。

波形实现方法：

1. CPU 已实现，仅需设置寄存器
2. GPIO管脚模拟波形

1.3，例

//发送0x04 数据 void uart_tx(void) { GPA1CON = GPA1CON&~（0xf<<4)|(0x01<<4); //设置GPA1_1 GPIO输出模式 //开始位 GPA1DAT = GPA1DAT&~0x02 ; //设置GPA1_1 低电平 delay10ms(); //传数据 0x04 0000 0100 delay10ms(); //0 delay10ms(); //0 GPA1DAT = GPA1DAT|0x02 ; //1 delay10ms(); GPA1DAT = GPA1DAT&~0x02 ; //设置GPA1_1 低电平 delay10ms(); //0 delay10ms(); //0 delay10ms(); //0 delay10ms(); //0 //停止位 GPA1DAT = GPA1DAT|0x02 ; //1 delay10ms(); } void uart_rx(void) { unsigned char output=0; GPA1CON = GPA1CON&~（0xf); //设置GPA1_1 GPIO输入模式 //检测开始位 while(1) { if(GPA1DAT&0x01==0) break; delay10ms(); } //接收数据 if(GPA1DAT&0x01==0) //bit0 output=0; else output=1; if(GPA1DAT&0x01==0) //bit1 output=output&~(0x01<<1); else output=output|(0x01<<1); if(GPA1DAT&0x01==0) //bit2 output=output&~(0x01<<2); else output=output|(0x01<<2); .... }

2，I2C 设备

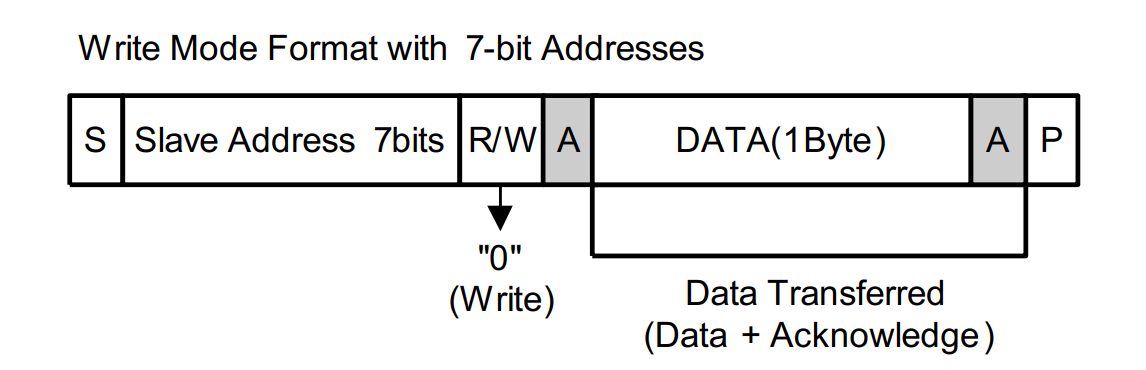

2.1，I2C 协议

双线 i2c (半双工 同步) 支持一主机对多从机 可主从切换 支持一主机对多从机 可主从切换

2.1，I2C 波形

往ID为0x3c的I2C 设备写数据 0x2e 0x2e ... 1.由主机发起，在SCL为高电平时，SDA由高到低切 变，形成开始信号； 2.接着是7位地址和一位读写标志，这里7位地址为0111100，即0x3c，正是我们代码中设置的地址ID；最后一位为0表示写操作； 3.接着在下一个时钟，主机以高电平状态释放SDA，这时从机响应，将SDA拉低了； 4.接着是两个8位数据00101110与响应，即0x2E， 5.还有其它数据和最后的停止位，图中被截掉了

3，PWM 蜂鸣器

PWM（Pulse Width Modulation） ：
脉冲宽度调制 。常见应用有：电机控制，DAC输出等 占空比：
就是输出的PWM中，高电平保持的时间 与该PWM的时钟周期的时间之比

3.1，PWM 蜂鸣器

3.2，配置pwm

3.2.1，设置GPI/O为PWM模式

GPD0CON = (GPD0CON & ~(0X00F << 0)) | (0x02 << 0); //1.设置GPD0_0为PWM模式

3.2.2，设置pwm频率

3.2.2.1，第一级分频TCFG0

TCFG0 = (TCFG0 & ~(0XFF << 0)) | (100 << 0); //第一级分频100

3.2.2.2，第二级分频

TCFG1 = (TCFG1 & ~(0X0F << 0)) | (0x03 << 0); //第二级分频8

3.2.2.3，第三级分频

TCNTB0 = 200; //第三级分频200

3.2.3，设置占空比

TCMPB0 = 100; //3.设置占空比为50%

3.2.4，启动定时器

//4.启动定时器 //TCON = (TCON & ~(0x0f << 0)) | (0x0b << 0); //定时器启动设置(定时器开启,波形不翻转,更新定时器初值,自动重装载) TCON = (TCON & ~(0x0f << 0)) | (0x0a << 0); //先配置,先不启动 TCON = (TCON & ~(0x0f << 0)) | (0x09 << 0); //配置好了再启动

3.4，例

#define GPD0CON (*(volatile unsigned int *)0x114000a0) // #define TCFG0 (*(volatile unsigned int *)0x139d0000) //pwm第一级分频,设置Prescaler #define TCFG1 (*(volatile unsigned int *)0x139d0004) //pwm第二级分频 #define TCNTB0 (*(volatile unsigned int *)0x139d000c) //pwm第三级分频 #define TCMPB0 (*(volatile unsigned int *)0x139d0010) //设置占空比 #define TCON (*(volatile unsigned int *)0x139d0008) //定时器启动设置(定时器开启,波形翻转,更新定时器初值,自动重装载) #define ON 1 #define OFF 2 void pwm_init() { //*********外部 配置GPIO*********************************** //1.设置GPD0_0为PWM模式 GPD0CON = (GPD0CON & ~(0X00F << 0)) | (0x02 << 0); //*********内部 配置PWN功能块*************************************** //2.设置PWM周期为625Hz TCFG0 = (TCFG0 & ~(0XFF << 0)) | (100 << 0); //第一级分频100 TCFG1 = (TCFG1 & ~(0X0F << 0)) | (0x03 << 0); //第二级分频8 TCNTB0 = 200; //第三级分频200 //3.设置占空比为50% TCMPB0 = 100; //4.启动定时器 //TCON = (TCON & ~(0x0f << 0)) | (0x0b << 0); //定时器启动设置(定时器开启,波形不翻转,更新定时器初值,自动重装载) TCON = (TCON & ~(0x0f << 0)) | (0x0a << 0); //先配置,先不启动 TCON = (TCON & ~(0x0f << 0)) | (0x09 << 0); //配置好了再启动 } void pwm_beep(int on_off) { if(on_off == ON) { TCON = (TCON & ~(0x01 << 0)) | (0x01 << 0); //启动定时器(beep) } else if(on_off == OFF) { TCON = (TCON & ~(0x01 << 0)) | (0x00 << 0); //关闭定时器(beep) } }
