前言

因公司项目需求，需要在zynq 7000平台下运行 java web程序，所以需要移植java环境。 走过的坑： 最先的想法是：直接下载支持嵌入式ARM系统的JDK，在zynq平台上直接解压JDK，配置环境变量就OK了。但是并么有找到能用的JDK；然后寻找了几天，找到了一个最轻量级的 java虚拟机 javam。交叉编译后，移植到zynq开发板上，使用 java -version 可以查看版本号，以为安装成功了，谁知道运行一个最基本的 helloworld 都不行。大家也知道，JDK 包含 JRE ，JRE包含JVM。我跳的第一个坑就是没有找到相应的JDK；第二个坑是JVM也不起作用。在寻找怎么移植java环境到嵌入式ARM的过程中，看到了这篇文章：https://blog.csdn.net/weixin_39827918/article/details/78806642

2018年12月18日更新

其实JDK是可以移植到ARM平台 zynq系列下的，只是JDK1.8到目前都没有提供软浮点运算相应的源码包,而JDK1.7及其以下的版本提供了相应的源码包，目前我在zynq系列下成功移植JDK1.7。详细移植过程请看我接下来的一篇博文：https://blog.csdn.net/QiHsMing/article/details/85058675 By the way： 这个移植JRE需要30M左右的存储空间，需要扩容一下根文件系统的大小。
关于扩容根文件系统请参考我写的这篇博文：https://blog.csdn.net/QiHsMing/article/details/85085596

移植JRE

移植前准备

一台安装有jdk的linux虚拟机
安装有linux的嵌入式设备
与嵌入式设备硬件、操作系统所匹配的Oracle Java SE Embedded包
参考 Quick Start for Platform Developers

一、在虚拟机上安装Oracle Java SE Embedded

1. 下载 Oracle Java SE Embedded软件包
在这里插入图片描述

本次移植所采用的的包为 ejdk-8u191-linux-arm-sflt.tar.gz。
链接: https://pan.baidu.com/s/1Faoi5uVvWVPRKwRutIGk4g 提取码: m35v 2. 从tar包中提取软件

$ cd /usr
$ gunzip *.gz
$ tar -xvf *.tar

3. 设置环境变量 在/etc/profile的末尾添加

export EJDK_HOME=/usr/ejdk1.8.0_191
export PATH=$EJDK_HOME/bin:$PATH

4. 验证安装

    $ cd $EJDK_HOME
    $ bin/jrecreate.sh --help

    Usage: jrecreate --help
    Summary of jrecreate syntax ...

参考文档 Install Oracle Java SE Embedded

二、确定运行应用程序所需的最低配置文件

jdeps 可以用于确认应用程序所需的最低配置文件：compact1，compact2或compact3。为了说明这个jdeps命令的用法，下面展示了两个无头应用例子：Hello World 和 Hello RMI。 1. Hello World应用
应用仅在控制台上打印“Hello World”。

public class HelloWorld {
  public static void main (String args[]) {
    System.out.println("Hello world!");
  }
}

2. Hello RIM应用
应用使用RMI LocateRegistry类访问远程对象，并在出现错误时打印堆栈跟踪。

import java.rmi.registry.LocateRegistry;
import java.rmi.registry.Registry;

public class HelloRMI {
  public static void main (String args[]) {
    if (System.getSecurityManager() == null) {
      System.setSecurityManager(new SecurityManager());
    }
    try {
      Registry registry = LocateRegistry.getRegistry("testRMI");
      System.out.println("Hello RMI!");
      } catch (Exception e) {
        System.err.println("RMI exception:");
          e.printStackTrace();
      }
  }
}

3. 编译Hello World和Hello RMI

$ javac HelloWorld.java
$ javac HelloRMI.java

4. 对Hello World应用执行jdeps命令后的结果

$ jdeps -P HelloWorld.class

HelloWorld.class -> /usr/java/jre/lib/rt.jar (compact1)
    (HelloWorld.class)
      -> java.io                                            compact1
      -> java.lang                                          compact1

结果显示compact1配置文件是运行Hello World应用所需的最小配置文件。 5. 对Hello RMI应用执行jdeps命令后的结果 $ jdeps -P HelloRMI.class

HelloRMI.class -> /usr/java/jre/lib/rt.jar (compact2)
    (HelloRMI.class)
      -> java.io                                            compact1
      -> java.lang                                          compact1
      -> java.rmi.registry                                  compact2

结果显示Hello RMI应用中java.rmi.registry类至少需要compact2配置文件。参考文档 About Compact Profiles

三、确定要使用哪个JRE

根据性能需求选择需要的版本：minimal, client, 和server. 表1 JRE 版本及其主要性能特征 JRE 版本主要特点 Minimal 最小的内存消耗 Client 最佳响应 Server 应用需要长期运行本次移植中所采用的是Minimal版本的虚拟机，如果性能不满意，可以采用更高性能的JRE。参考文档 About Oracle Java SE Embedded JVMs

四、使用jrecreate来创建JRE

$ /usr/ejdk1.8.0_151/bin/jrecreate.sh
     --profile compact1
     --dest /tmp/defaultJRE/

创建的JRE会生成在/tmp/defaultJRE/目录下
在这里插入图片描述

参考文档 Create Your JRE with jrecreate

五、移植至嵌入式设备

1. 复制文件
将虚拟机中生成的整个defaultJRE目录复制至嵌入式设备中的/usr/jvm目录下 2. 添加环境变量
在/etc/profile的末尾添加

export PATH=/usr/jvm/defJRE/bin:$PATH

3. 验证安装

$ java -version

参考文档 Deploy Your JRE to the Embedded Device

六、在嵌入式设备中运行Hello World应用

运行Hello World应用 将HelloWorld.jar 复制至嵌入式设备中，执行以下命令

$ java -jar HelloWorld.jar
Hello world!

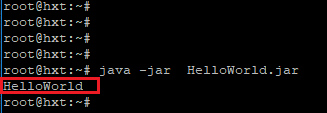

zynq 开发板运行结果：
在这里插入图片描述

参考文档 Launch Embedded Applications
