Linux设备驱动之udal341声卡驱动与madplay播放器移植

2019-07-12 18:53发布生成海报

站内文章 / 嵌入式Linux

16431 0

===================================================

主机操作系统：Centos 6.7
交叉编译器环境：arm-linux-gcc-4.5.4 （可通过命令/opt/buildroot-2012.08/arm920t/usr/bin/arm-linux-gcc -v查询）
开发板平台： fl2440
Linux内核版本： linux-3.0 .54

=================================================================== 一. S3C2440 与 UDA1341 接口硬件描述 下图为FL2440开发板 IIS Interface原理图， S3C2440 处理器内置了 IIS 总线接口，S3C2440 的 IIS 总线时钟信号 SCK 与 Philips 公司的 UDA1341 的 BCK 连接，字段选择连接于 WS 引脚。UDA1341 提供两个音频通道，分别用于输入和输出，对应的引脚连接：IIS 总线的音频输出 IISSDO 对应于 UDA1341 的音频输入，IIS 总线的音频输入 IISSDI 对应于UDA1341 的音频输出。 UDA1341 的 L3 接口相当于一个混音器控制接口，可以用来控制输入/输出音频信号的音量大小、低音等。L3 接口的引脚 L3MODE、L3DATA、L3CLOCK 分别连接到 S3C2440 的 3 个 GPIO 来控制。

ALSA （Advanced Linux Sound Architecture）是在 Linux 下进行音频编程时一种可供选择的声卡驱动体系结构。它支持多种声卡设备，具有更加友好的编程接口，并且完全兼容于 OSS。 OSS（Open Sound System）是Linux平台上一个统一的音频接口, 即只要音频处理应用程序按照OSS的API来编写，那么在移植到另外一个平台时，只需要重新编译即可。值得注意的是OSS只是部分开源。无论是选择ALSA还是OSS都是为了一个目的：将声卡抽象为一个统一的设备供linux程序员使用。我们测试选用的OSS系列。 二.修改配置文件 Linux-3.0 已经完美的支持UDA1341音频芯片的驱动，我们只要在arch/arm/mach-s3c2440/mach-smdk2440.c 文件中注册UDA1341 平台设备的控制端口就可以了。

（1）添加头文件

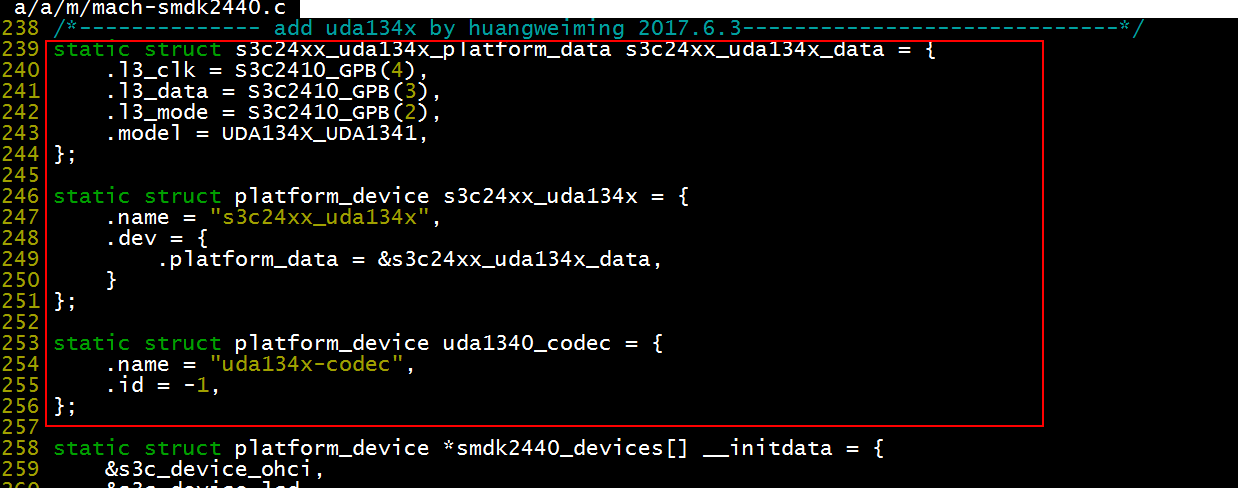

（2）添加相关设备结构体

（3）将设备结构体加入主设备结构体

注意：上述添加的各类结构体均要放在添加设备的devices[ ]结构体数组之前，否则会出现未定义，以及定义了没使用等错误。因为编译器是按顺序编译，所以声明必须放在结构体或者函数之前。 三.make menuconfig选项 Device Drivers ---> <*> Sound card support ---> [*] Preclaim OSS device numbers <*> Advanced Linux Sound Architecture ---> --- Advanced Linux Sound Architecture | | < > Sequencer support | | | | <*> OSS Mixer API | | | | <*> OSS PCM (digital audio) API | | | | [*] OSS PCM (digital audio) API - Include plugin system | | | | [*] Dynamic device file minor numbers | | | | [ ] Support old ALSA API | | | | [*] Verbose procfs contents | | | | [ ] Verbose printk | | | | [ ] Debug | | | | [ ] Generic sound devices ---> | | | | [ ] ARM sound devices ---> | | | | [ ] SPI sound devices ---> | | | | [*] USB sound devices ---> <*> ALSA for SoC audio support ---> | --- ALSA for SoC audio support | | | | [ ] Support LZO compression for register caches | | | | <*> ASoC support for Samsung | | | | < > SoC AC97 Audio support for LN2440SBC - ALC650 | | | | <*> SoC I2S Audio support UDA134X wired to a S3C24XX | | | | < > SoC I2S Audio support for TLV320AIC23 on Simtec boards | | | | < > SoC I2S Audio support for Simtec Hermes board | | | | < > Build all ASoC CODEC drivers | | | | 重新编译，烧录开发板，启动过程中打印如下信息则表示添加驱动成功

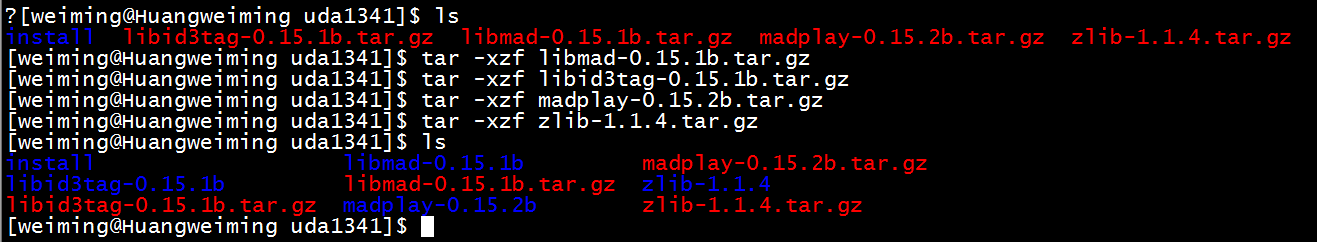

四.mdplay移植和播放MP3音乐 移植第三方程序的主要步骤分别为:解压缩、配置(./configure)、编译(make)、安装(make install) 1.下载源码包 madplay-0.15.2b.tar.gz //播放程序的压缩包,MP3播放器的源码，下载地址 https://sourceforge.NET/projects/mad/files/ libmad-0.15.1b.tar.gz //madplay的库文件，下载地址 https://sourceforge.Net/projects/mad/files/libmad/0.15.1b/libmad-0.15.1b.tar.gz/download?use_mirror=jaist libid3tag-0.15.1b.tar.gz //mp3的解码库，下载地址http://download.csdn.net/detail/qin1174586290/6364763 zlib-1.1.4.tar.gz //用于文件的压缩与解压，下载地址http://zlib.net/fossils/ [weiming@Huangweiming 3rdparty]$ cd [weiming@Huangweiming ~]$ cd fl2440/3rdparty/ [weiming@Huangweiming 3rdparty]$ mkdir uda1341 [weiming@Huangweiming 3rdparty]$ cd uda1341/ [weiming@Huangweiming uda1341]$ mkdir install 将上述源码包下载到uda1341文件夹下，用tar -xzf 指令解压（由于是.tar.gz格式）

一般源码包解压缩之后，若已经存在Makefile则可以直接make编译；但大多数情况下需要使用源码包目录下的./configure脚本来配置源码包生成Makefile文件；以下几个配置参数： --host：用于指定平台；如： --host==arm-linux --prefix：用于指定文件的安装路径；如：--prefix=/home/weiming/fl2440/3rdparty/uda1341/install -I ：指定头文件的路径；如：-I/home/weiming/fl2440/3rdparty/uda1341/install/include -L ：指定库文件的路径；如：-L /home/weiming/fl2440/3rdparty/uda1341/install/lib--disable-shared 使用静态库编译 LDFLAGS：告诉链接器从哪里寻找库文件 CPPFLAGS 是编译选项，同自己用的编译器有关可以用于 C 和 C++ 两者预编处理如果是要编译到arm板子上跑则在make的时候还需要加上AR(将.o文件打包生成.a的静态库文件)= LD(所链接)= CC（交叉编译器）= RANLIB(随机库创建器） AS（汇编器）= NM（库查看工具） 2.配置，编译注：四次编译存在依赖关系，顺序不能乱。并且每次都应用sudo权限。 (一)zlib-1.1.4： （1）配置configure文件，生成Makefile [weiming@Huangweiming uda1341]$ cd zlib-1.1.4 [weiming@Huangweiming zlib-1.1.4]$ sudo ./configure --prefix=/home/weiming/fl2440/3rdparty/uda1341/install

(2）修改Makefile: [weiming@Huangweiming zlib-1.1.4]$vim Makefile

(3)编译make [weiming@Huangweiming zlib-1.1.4]$sudo make (4)安装make install [weiming@Huangweiming zlib-1.1.4]$sudo make install

(二)libid3tag-0.15.1b [weiming@Huangweiming uda1341]$ cd libid3tag-0.15.1b [weiming@Huangweiming libid3tag-0.15.1b]$ sudo ./configure CC=/opt/buildroot-2012.08/arm920t/usr/bin/arm-linux-gcc --host=arm-linux --disable-shared --prefix=/home/weiming/fl2440/3rdparty/uda1341/install CPPFLAGS=-I/home/weiming/fl2440/3rdparty/uda1341/install/include/ LDFLAGS=-L/home/weiming/fl2440/3rdparty/uda1341/install/lib

[weiming@Huangweiming libid3tag-0.15.1b]$sudo make [weiming@Huangweiming libid3tag-0.15.1b]$sudo make install （三）libmad-0.15.1b: [weiming@Huangweiming uda1341]$ cd libmad-0.15.1b [weiming@Huangweiming libmad-0.15.1b]$sudo ./configure CC=/opt/buildroot-2012.08/arm920t/usr/bin/arm-linux-gcc --host=arm-linux --disable-shared --prefix=/home/weiming/fl2440/3rdparty/uda1341/install CPPFLAGS=-I/home/weiming/fl2440/3rdparty/uda1341/install/include/ LDFLAGS=-L/home/weiming/fl2440/3rdparty/uda1341/install/lib [weiming@Huangweiming libmad-0.15.1b]$sudo make 如出现以下错误：

解决方法：找到libmad configure之后的Makefile,删除 -fforce-mem原因是gcc 3.4 或者更高版本，已经将其去除了，所以会出现上面的错误。

删除后再执行一次sudo make [weiming@Huangweiming libmad-0.15.1b]$sudo make [weiming@Huangweiming libmad-0.15.1b]$sudo make install （四）madplay-0.15.2b [weiming@Huangweiming uda1341]$ cd madplay-0.15.2b [weiming@Huangweiming madplay-0.15.2b]$sudo ./configure CC=/opt/buildroot-2012.08/arm920t/usr/bin/arm-linux-gcc --host=arm-linux --disable-shared --prefix=/home/weiming/fl2440/3rdparty/uda1341/install CPPFLAGS=-I/home/weiming/fl2440/3rdparty/uda1341/install/include/ LDFLAGS=-L/home/weiming/fl2440/3rdparty/uda1341/install/lib [weiming@Huangweiming madplay-0.15.2b]$ sudo make make成功生成madplay可执行程序.因为自己使用的静态编译（--disable-shared），可不用再make install make以后我们会发现生成了可执行文件madplay，这就是我们要下载到开发板上的文件：
