基于ARM-contexA9-Linux驱动开发:如何获取板子上独有的ID号

2019-07-12 19:25发布生成海报

站内文章 / 嵌入式Linux

16905 0

每个CPU，都有它固定的ID号，ID号就是这个CPU唯一的标识，它可能隐含着CPU的生产日期，版本号，型号等等，那么，在我们的这款友善之臂Tiny4412的板子上，我的这个CPU的ID又是多少呢？从我在光盘里拿到的linux-3.5内核其实已经将ID相关的驱动开发好了，我们在内核启动的过程中就可以看到板子CPU的ID：看下图，我们看到CPU EXYNOS4412 (Id 0xe4412011)。这个就是我板子上CPU的ID号。其它跟我相同的板子，虽然CPU也是相同的，但是板子的ID号会不一样，不信可以试试

那么，现在我不加载linux-3.5这个内核上的ID，我自己写一个驱动程序来将这个ID读出来，能否实现? 验证结果：如果我写的驱动程序读出来的ID和linux内核3.5启动过程中的ID：0xe4412011相同的话，那么就证明我读对了。好，我们来看看具体如何来实现这个驱动程序。

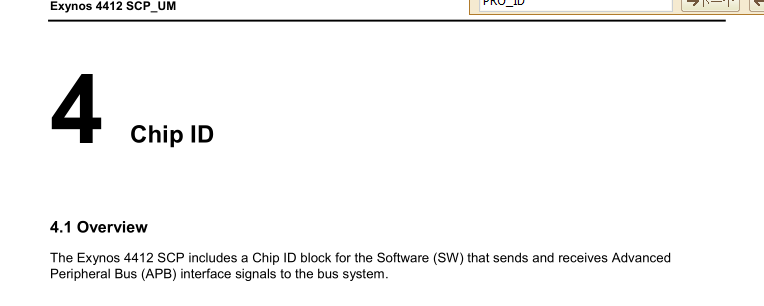

还是一样的，和以前的步骤相同，但是这里的话就不用看电路图了，因为ID号是CPU内部的，我们只需要去看手册配置寄存器就可以得到相应的ID号了。 1、看手册

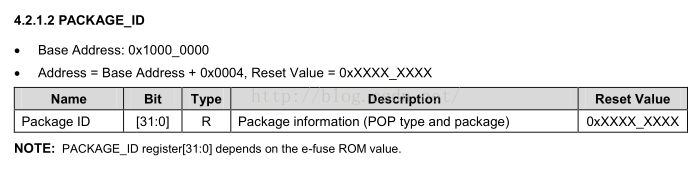

从手册上看到，大概的意思就是，如果要读出CPU的ID号，那么就需要先把PRO_ID的物理地址映射为虚拟地址，然后再读PRO_ID即可得到CPU的ID号。接下来来看看驱动程序如何编写: 2、编写驱动程序

#include
#include
#include
#include
#include
#include
#include
#include
#define DEV_NAME	"test-dev"
//板子ID的物理地址
#define PRO_ID      0x10000000
//定义一个虚拟地址变量
unsigned int  *virtul = NULL ;
//open方法，不需要实现
int id_open(struct inode *inode, struct file *filp)
{
	printk("id_open
");
	return 0;
}
//read方法，实现虚拟地址的返回
ssize_t id_read(struct file *file , char __user *buf ,size_t size ,loff_t *offset)
{
	printk("id_read
");
	if(size < 4){
		return -1 ;
	}
	//将虚拟地址转化为32位整型数
	return ioread32(virtul);
}

struct file_operations fops = {
	.owner = THIS_MODULE ,
	.open = id_open,
	.read = id_read,
};

int major ;
int test_init(void)
{
	printk("id_init
");
	//注册设备
	major = register_chrdev(major, DEV_NAME, &fops);
	//虚拟地址映射
	virtul = ioremap(PRO_ID , 4);
	//判断是否为空或出现错误，如果出现返回-1
	if(IS_ERR_OR_NULL(virtul))
	{
		return -1 ;
	}
	return 0;
}

void test_exit(void)
{
	printk("id_exit
");
	//注销设备
	unregister_chrdev(major, DEV_NAME);
	//取消映射
	iounmap(virtul);
}

module_init(test_init);
module_exit(test_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Y.X.YANG");
MODULE_VERSION("2016.1.16");

3、编写测试程序

#include
#include
#include
#include
#include
#include
int main(int argc, char **argv)
{
	int fd;
	unsigned int id_val = 0 ;
	char id_buf[4] = {0};
	fd = open("/dev/test-dev",O_RDWR) ;
	if(-1 == fd)
	{
		printf("open fair!
");
		return -1 ;
	}
	//获取ID的值
	id_val = read(fd , id_buf , 4);
	//以地址的形式打印
	printf("id_val = %p
",id_val);

	return 0;
}

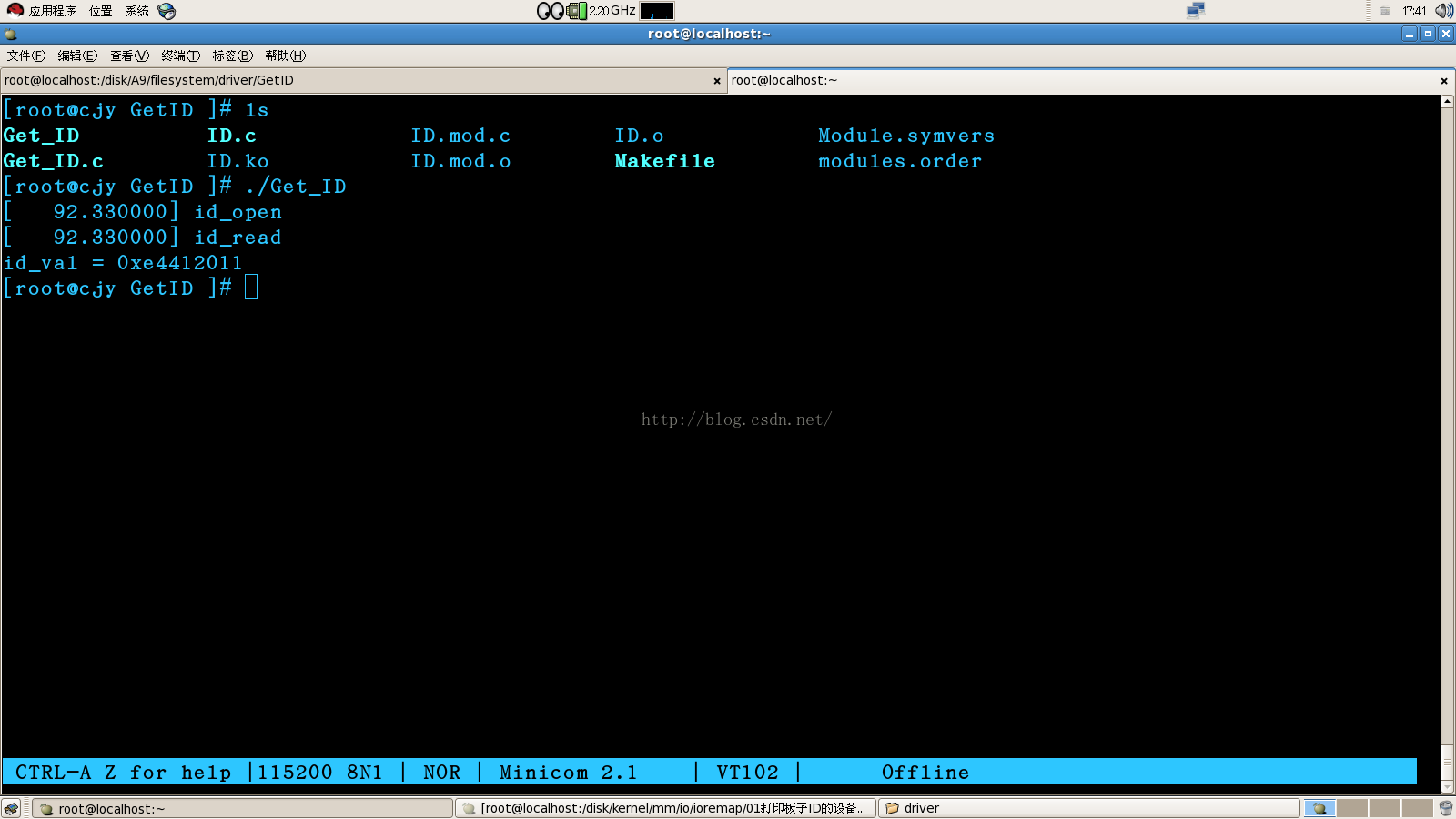

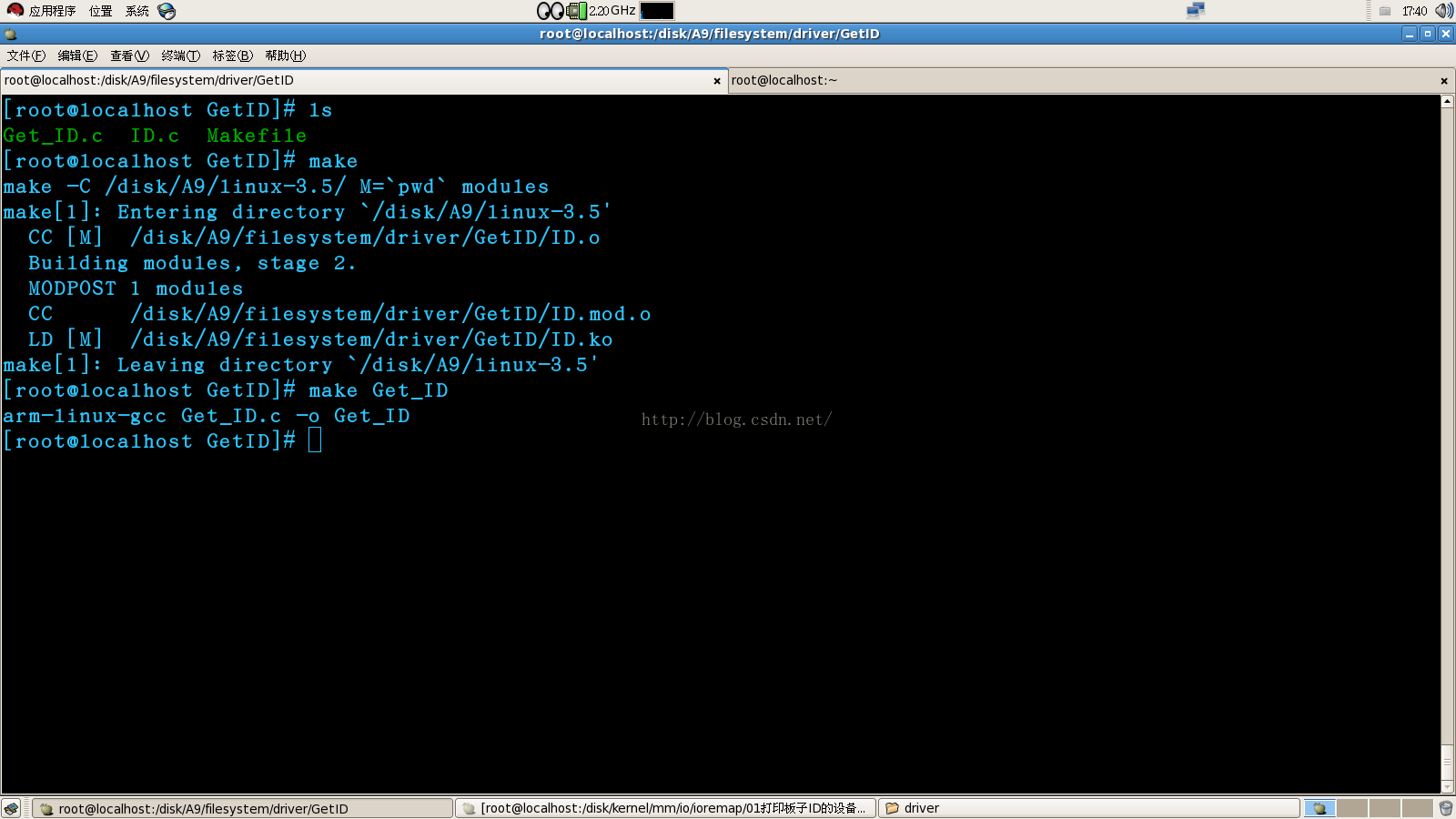

4、makefile(略) 5、编译
