【嵌入式linux驱动开发】第十节LCD背光驱动代码架构分析（1）                                                                                                         【创 科 之 龙： 嵌入式开发经典系列教程】
安装环境：ubuntu 10.02 学习目标：主要教你理解mini2440下LCD背光驱动代码架构分析 作者：aiku QQ：1653687969 技术解答群：234945702（初学者可以加入一起学习交流，不懂都在群上解答） 时间：2015年1月11日 一、本节内容： 1.本节主要是用友善之臂mini2440为实验平台， 分析LCD背光驱动代码架构分析。 4.Aiku真心送你一些话： 当你的才华还撑不起你的野心的时候，那么你就应该静下心来好好学习； 当你的能力还驾驭不了你的目标时候，那么你就应该沉下心来，好好历练，历练； 学好嵌入式，是我们每个初学者的共同目标；拿到高薪，是我们初学者最终共同梦想。 梦想，不是浮躁，而是沉淀和积累，只有拼出来的美丽，没有等出来的辉煌，机会永远是留给最渴望的那个人。我们要常常问问自己，想要怎样的人生，静心学习，耐心沉淀。那么接下来我们就进入linux世界里沉淀和历练吧！     二、硬件原理： 我们知道任何一个牛逼的嵌入式工程师，他都离不开硬件，如果你不懂硬件，那么尽管你软件再牛逼，都是无济于事。 1.LCD 背光控制原理 在 mini2440/micro2440 开发板中，LCD 背光是通过 CPU 的LCD_PWR 引脚来控制的，从原理图中可以看出，它对应于 GPG4 。 当 LCD_PWR 输出为高电平"1"时，将打开背光； 当输出为低电平"0"时，将关闭背光 echo 0 > /dev/backlight  （关闭） echo 1 > /dev/backlight    (打开)
那么硬件是如何实现背光开和关？ 首先，我看一下，T35屏的数据手册（"ZQ3506"是LQ035Q1DG06的兼容国产屏，它们的Datasheet是可以通用的。）
(注意：我们只是打开和关闭背光，而并没有背光亮度的调节作用）。如果要调节亮度应该如何写代码？
  三、驱动架构分析： 现在，我们需要增加一个简单的背光驱动，以便能够通过软件便可简单的控制背光的开关。我们要达到的目的是：在命令终端通过向背光设备发送偶数比如"0"便可关闭背光，发送奇数比如"1"便可打开背光，这样使用起来就方便多了，而不需要专门的应用程序控制它，设备节点：LCD 背光设备文件：/dev/backlight 在命令行种输入：echo 0 > /dev/backlight 可以关闭 LCD 背光。 在命令行种输入：echo 1 > /dev/backlight 可以打开 LCD 背光。




为了实现这点，我们在 linux-2.6.32.2/drivers/video目录增加一个 mini2440_backlight.c #include
#include
#include
#include
#include
#include
#include
#include
#include
#include
#include


#include
#include
#include
#include
#include

#include
#include


#undef DEBUG
//#define DEBUG
#ifdef DEBUG
#define DPRINTK(x...) {printk(__FUNCTION__"(%d): ",__LINE__);printk(##x);}
#else
#define DPRINTK(x...) (void)(0)
#endif
//定义设备名为backlight
#define DEVICE_NAME "backlight"


//定义背光变量bl_state,以记录背光的开关状态
static unsigned int bl_state;
//设置背光开关的函数主要是翻转背光变量bl_state
static inline void set_bl(int state)
{
bl_state = !!state;//翻转背光变量bl_state
//把结果写入背光所用的寄存器GPG(4),
s3c2410_gpio_setpin(S3C2410_GPG(4), bl_state);
}
//获取背光开关的函数
static inline unsigned int get_bl(void)
{
return bl_state;
}
//从应用程序读取参数并传递到内核中

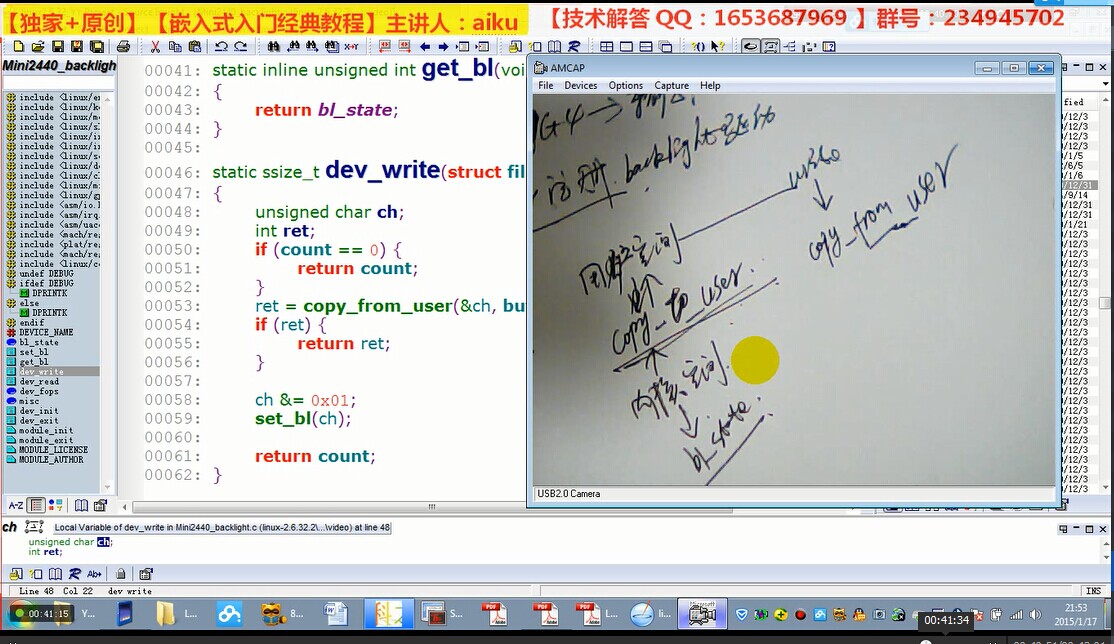

static ssize_t dev_write(struct file *file, const char *buffer, size_t count, loff_t * ppos)
{
unsigned char ch;
int ret;
if (count == 0) {
return count;//字节数
}
//从用户层读取参数
ret = copy_from_user(&ch, buffer, sizeof ch) ? -EFAULT : 0;
if (ret) {
return ret;
}
    //判断是奇数还是偶数
ch &= 0x01;
//设置背光状态
set_bl(ch);

return count;
}
//把内核参数传递到用户层
static ssize_t dev_read(struct file *filp, char *buffer, size_t count, loff_t *ppos)
{
int ret;
unsigned char str[] = {'0', '1' };


if (count == 0) {
return 0;
}
//从内核中读数据
ret = copy_to_user(buffer, str + get_bl(), sizeof(unsigned char) ) ? -EFAULT : 0;
if (ret) {
return ret;
}


return sizeof(unsigned char);
}


static struct file_operations dev_fops = {
owner: THIS_MODULE,
read: dev_read,
write: dev_write,
};


static struct miscdevice misc = {
.minor = MISC_DYNAMIC_MINOR,
.name = DEVICE_NAME,
.fops = &dev_fops,
};


static int __init dev_init(void)
{
int ret;


ret = misc_register(&misc);


printk (DEVICE_NAME" initialized ");
//配置LCD背光引脚状态
s3c2410_gpio_cfgpin(S3C2410_GPG(4), S3C2410_GPIO_OUTPUT);
set_bl(1);
return ret;
}




static void __exit dev_exit(void)
{
misc_deregister(&misc);
}


module_init(dev_init);
module_exit(dev_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("FriendlyARM Inc.");
