通讯之——在ARM Linux上的实现（2440）

2019-07-12 22:08发布生成海报

站内文章 / 嵌入式Linux

13236 0

注：此方法只针对与friendly 2440开发板

一：开发环境简述：

内容说明 3G模块：华为E261 3G SIM卡：中国联通3G卡嵌入式开发板： Friendly Mini2440 嵌入式linux版本： linux2.6.32.2 主机开发环境： Ubuntu 14.4

二：应用步骤：

1. 向 linux 内核中添加 3G模块的驱动（USB 转串口的驱动）和 PPP 协议的支持，重新编译下载内核 2. 对于3G模块的驱动的制作以及开启，其含有USB-modeSwitch与PPP的实现 3. 进行3G网络的测试验证

三：内核的配置启动及验证

1. 向linux内核添加3G模块的驱动（USB转串口的驱动）和PPP协议的支持，交叉编译并下载内核到开发板。 2. 由于Linux-2.6.32.2内核支持“USB　driver　for　GSM　and CDMA modems”，所以不需要修改代码，只修改内核的配置即可。　　编译前期做如下准备：
（１）清除临时文件、中间文件和配置文件，进入内核文件目录，执行命令：make distclean

图1.执行make distclean命令
（２）使用内核/arch/arm/configs目录下的mini2440-defconfig 文件作为配置文件，将其拷贝为内核目录下的.config文件

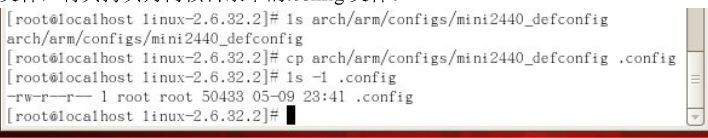

图2 将mini2440-defconfig作为配置文件
（３）在终端下输入：make menuconfig出现内核配置界面后选择： USB的支持配置：

具体步骤如下：　　　　　　　　　

图3 按“Enter” 进入“Device Devices”目录

图4 按“Enter” 进入“USB support”目录

图5 按“Enter” 进入“USB Serial Converter support”目录

图6 按“Y” 进入“USB Generic Serial Driver ”目录

图7 按“Y” 进入“USB driver for GSM... ”编译进内核配置３Ｇ模块驱动添加完成，下面进行PPP协议支持的添加:

　具体步骤如下几幅图所示：

图8 按“Enter” 进入“Device Devices”目录

图9 按“Enter” 进入“Network device support ”目录

图10 选择ppp协议支持（全部选上）编译进内核　　　　　　　（４）在完成这些步骤之后，进行内核的交叉编译，退出make menuconfig 输入make zImage，编译生成的内核印象文件下载到板子上。内核启动后，会在/dev目录下生成ppp的设备节点：

2.启动3G模块：

由于我们的开发板的内核由厂商提供，其在内核里已将其3G模块的驱动添加成功，我们无需再进行相关的驱动编写，若其采用的开发板可以采用linusb,usb-modeswitch等软件进行相关的制作，目前网上有相关的详细过程，在此就不再重复。

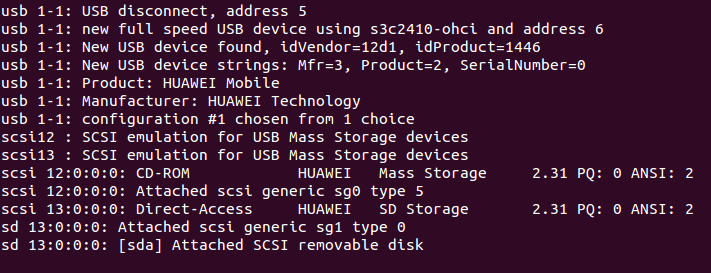

（1）内核启动后，在开发板USB　HOST口插上3G模块的USB线，会打印信息输出
