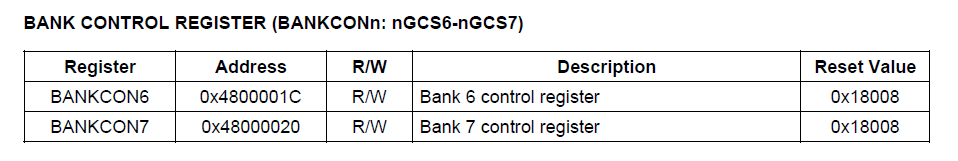

3，嵌入式Linux之存储管理器 1，         配置s3c440的存储管理器来访问外部的存储设备 比如 SDRAM DM9000网卡 等等 2，         配置存储管理器： 需要哪些参数①地址线 ②数据线 ③时钟/频率 ④要访问的芯片的相关的设置 S3c440的存储控制的芯片的信息 存储控制器13个寄存器分别是： BWSCON  ： Bwscon 位 描述 初始状态 ST7 [31] 决定SRAM的使用UB或LB对bank7。 1，         不使用 UB/LB（这个引脚被专用于nWBE[3:0]） 2，         使用UB/LB(这个引脚专用于nBE[3:0]) 0 WS7 [30] 决定等待状态对bank7 0=等待取消  1=等待开启 0 DW7 [29:28] 决定数据总线宽度对bank7 00 = 8 bit  01=16bit  10 = 32 bit  11= reserved 0 … ST1 [7]   Determines WAIT status for bank 2.   0 = WAIT disable 1 = WAIT enable   0 WS7 [6]   Determines data bus width for bank 2.   00 = 8-bit 01 = 16-bit, 10 = 32-bit 11 = reserved   0 DW7 [5:4]   Determines SRAM for using UB/LB for bank 1.   0 = Not using UB/LB (The pins are dedicated nWBE[3:0])   1 = Using UB/LB (The pins are dedicated nBE[3:0])   0 BANK0~5控制寄存器 相应的参数设置： ＢＡＮＫ６～７控制寄存器： 相关的参数设置： REFRESH控制寄存器： REFRESH相关的参数设置：

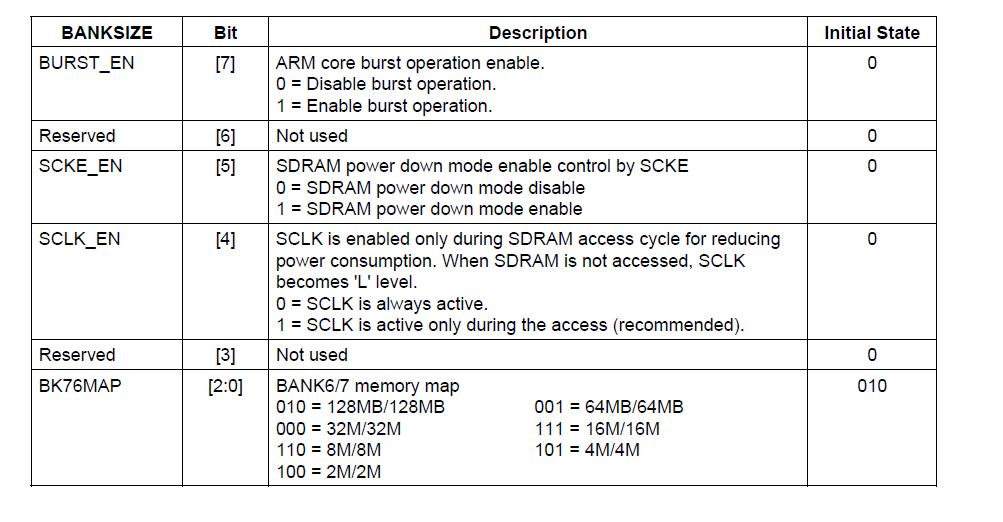

BANKSIZE控制寄存器： BANKSIZE相关的参数：

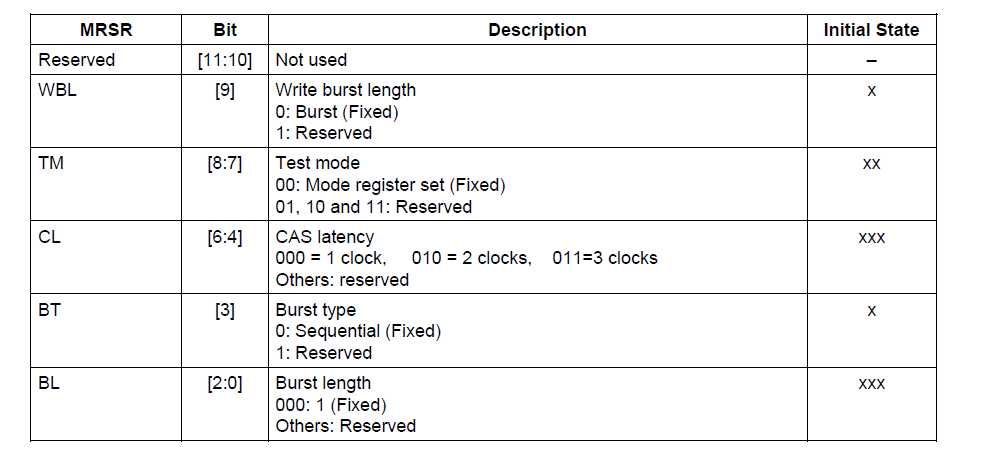

MRSRB6~7控制寄存器：
MRSRB6~7相关的参数：
3，用储存控制寄存器来访问SDRAM实例： 1），原理图SDRAM的原理图

      2），将上一节的点亮led的程序考到SDRAM中                      汇编文件 start.S文件代码：
@*************************************************************************@File：head.S@功能：设置SDRAM，将程序复制到SDRAM，然后跳到SDRAM继续执行@*************************************************************************.equ MEM_CTL_BASE,0x48000000.equ SDRAM_BASE,0x30000000.text.global _start_start: bl disable_watch_dog @关闭WATCHDOG，否则CPU会不断重启 bl memsetup @设置存储控制器 bl copy_steppingstone_to_sdram @复制代码到SDRAM中 ldr pc,=on_sdram @跳到SDRAM中继续执行on_sdram: ldr sp,=0x34000000@设置堆栈 bl mainhalt_loop: b halt_loop disable_watch_dog:@往WATCHDOG寄存器写0即可 mov r1,#0x53000000 mov r2,#0x0 str r2,[r1] mov pc, lr @返回copy_steppingstone_to_sdram:@将Steppingstone的4K数据全部复制到SDRAM中去@Steppingstone起始地址为0x00000000，SDRAM中起始地址为0x30000000 mov r1,#0 ldr r2,=SDRAM_BASE mov r3,#4*10241: ldr r4,[r1],#4@从Steppingstone读取4字节的数据，并让源地址加4 str r4,[r2],#4@将此4字节的数据复制到SDRAM中，并让目地地址加4 cmp r1, r3 @判断是否完成：源地址等于Steppingstone的未地址？ bne 1b@若没有复制完，继续 mov pc, lr @返回memsetup:@设置存储控制器以便使用SDRAM等外设 mov r1,#MEM_CTL_BASE @ 存储控制器的13个寄存器的开始地址 adrl r2, mem_cfg_val @这13个值的起始存储地址 add r3, r1,#52 @ 13*4 = 541: ldr r4,[r2],#4 @ 读取设置值，并让r2加4 str r4,[r1],#4 @ 将此值写入寄存器，并让r1加4 cmp r1, r3 @判断是否设置完所有13个寄存器 bne 1b@若没有写成，继续 mov pc, lr @返回.align 4mem_cfg_val:@存储控制器13个寄存器的设置值.long0x22011110@ BWSCON 0x48000000// 10 00 10 00 00 00 01 00 01 00 01 00 01 00 00.long0x00000700@ BANKCON0 0x48000004// 01 11 00 00 00 00 .long0x00000700@ BANKCON1 0x48000008// 01 11 00 00 00 00.long0x00000700@ BANKCON2 0x4800000C// 01 11 00 00 00 00.long0x00000700@ BANKCON3 0x48000010// 01 11 00 00 00 00.long0x00000700@ BANKCON4 0x48000014// 01 11 00 00 00 00.long0x00000700@ BANKCON5 0x48000018// 01 11 00 00 00 00.long0x00018005@ BANKCON6 0x4800001C// 01 10 00 00 00 00 00 01 01.long0x00018005@ BANKCON7 0x48000020// 01 10 00 00 00 00 00 01 01.long0x008C07A3@ REFRESH 0x48000024// 10 00 11 00 00 00 01 11 10 10 00 11.long0x000000B1@ BANKSIZE 0x48000028// 10 11 00 01.long0x00000030@ MRSRB6 0x4800002C// 11 00 00.long0x00000030@ MRSRB7 0x48000030// 11 00 00
                  点灯的c语言文件代码：         #define GPFCON (*(volatileunsignedlong*)0x56000050)#define GPFDAT (*(volatileunsignedlong*)0x56000054)#define GPF4_out (1<<(4*2))#define GPF5_out (1<<(5*2))#define GPF6_out (1<<(6*2))void wait(volatileunsignedlong dly){for(; dly >0; dly--);}int main(void){unsignedlong i =0; GPFCON = GPF4_out|GPF5_out|GPF6_out;// 将LED1,2,4对应的GPF4/5/6三个引脚设为输出while(1){ wait(30000); GPFDAT =(~(i<<4));// 根据i的值，点亮LED1,2,4if(++i ==8) i =0;}return0;}               编译makefile文件代码： sdram.bin : start.S leds.c arm-linux-gcc -c -o start.o start.S arm-linux-gcc -c -o leds.o leds.c arm-linux-ld -Ttext0x30000000 start.o leds.o -o sdram_elf arm-linux-objcopy -O binary -S sdram_elf sdram.bin arm-linux-objdump -D -m arm sdram_elf > sdram.disclean: rm -f sdram.dis sdram.bin sdram_elf *.o
