嵌入式Linux系统由三部分组成: uboot、kernel、根文件系统, 还是这张老图

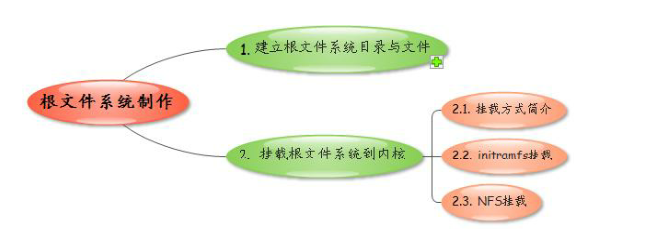

这里的根文件系统可以说是包含两个部分: 一个是根,一个是文件系统 那么什么是根呢?哈哈 其实根表示的就是第一个的意思 下面贴张图看看整个根文件系统制作的步骤:
第一步创建目录,这里是在我自己的一个目录下建立一个名为rootfs的目录:
第二步 :创建设备文件(比如操作串口,其实就是打开一个串口文件,向里面写入读出等) 这里有两个是必须的,其他的暂时不考虑(串口控制台)(这个在dev目录下执行)
第一个指令console表示是串口控制台设备 c表示是字符设备 5表示主设备号,1表示次设备号 第二个指令暂时也不明白,先放着。 第三步:加入配置文件(主要是etc目录下的)
第四步:添加内核模块
这个要进入到Llinux 内核中编译内核模块!
第二条指令是将编译好的模块拷贝到rootfs目录下的相应目录中
从这里可以看到当前目录下的一些.ko文件
第五步:编译安装busybox
先解压,然后进入目录make menuconfig

这里直接进入第一项,这里有两项要设置 1. 选中第一项Build BusyBox as a static binary  2. Corss Compile prefix 输入自己交叉编译器的前缀


上图中需要设置两个地方,一个是选中第一项 一个是BusyBox installation prefix安装路径这里填写我自己建的目录所在的绝对路径。
上图中的home写错了,这里先说一下。退出然后保存,make 编译然后make install(其实这里就是执行一个复制功能)(上面的选项其他的暂不配置)安装成功后截图:
这是也可以去rootfs/bin目录下看看有什么变化,执行之前bin目录下是空的
这里可以看到很多常用的命令!
第二部分:挂载根文件系统(即如何使用上边制作好的根文件系统)



第一步:
Initramfs 启动速度快。缺点是掉电后数据丢失! 进入rootfs目录下,创建一个软链接!把系统的Initramfs链接到当前的目录下的busybox下 软链接的名字取为init 然后进入Linux内核中配置make menuconfig配置内核

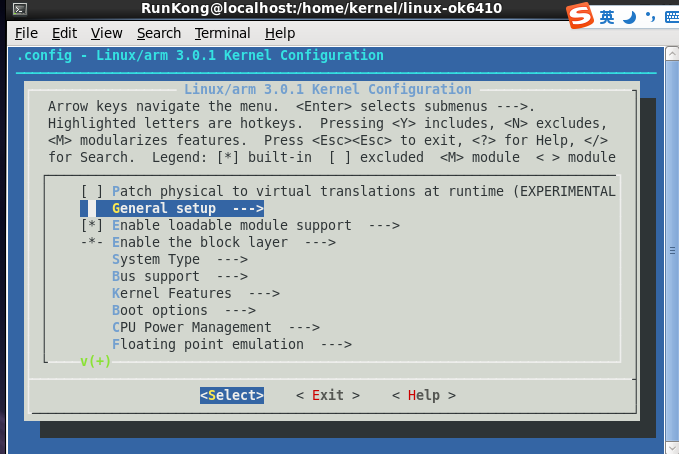

进入general setup
选中图中蓝 {MOD}部分上面一项Initial RAM filessystem and RAM disk....... 并且进入图中蓝 {MOD}部分写入自己执着的rootfs路径:
保存,然后重新编译内核
编译完成:
这里将生成的 arch/arm/boot/uImage文件拷贝到tftpboot目录下!(这个可以参考前面的关于自动启动内核设置那篇博文)

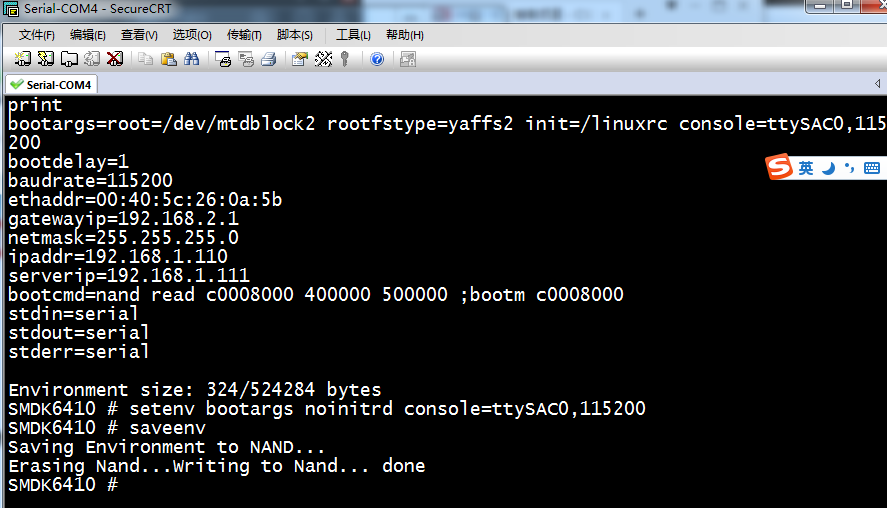

最后一步,设置环境变量: 打开串口终端,连接开发板 设置环境变量:

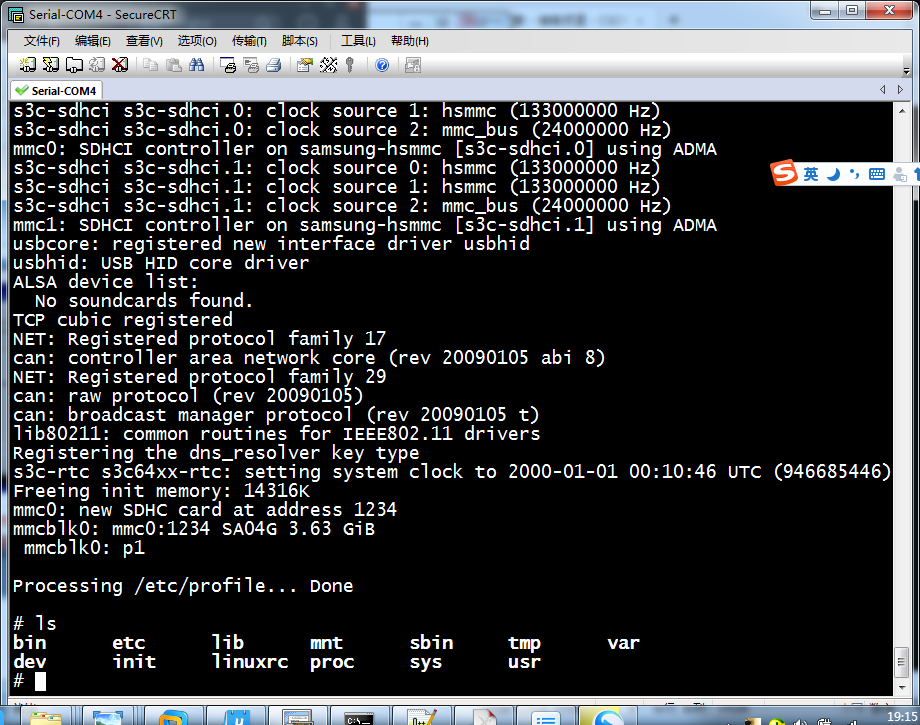

然后tftp uImage c0008000 bootm c0008000启动内核 这里可以看到上面制作的文件系统启动成功
下面一步来讲述使用NFS来挂着根文件系统!(network file system) 这样有利于开发过程中的同步,即在PC机上更改一些文件能同时同步到开发板上的文件上 这样就省去了每次更改一些内核文件时重新编译工作!(内核开发过程中非常实用,使用NFS是必须掌握的技巧) 首先第一步还是内核配置: 首先取消掉上面选中的Initial RAM filesystem and RAM disk...选项,如图:(这一项是在Gnenral setup选项里面)
然后进入file systems中
进入选中图中蓝 {MOD}选项:
选中图中蓝 {MOD}选项,并且进入,选中图中蓝 {MOD}部分
然后退出保存,然后在重新编译make uImage ARCH=arm CROSS_COMPILE=arm-linux-
同上将uImage拷贝到tftpboot目录下, 然后剩下的就是设置nfs环境变量了

我电脑linux的ip 是192.168.1.111, 开发板的ip是192.168.1.110 所以这里我设置的环境变量为 [html] view plain copy
  1. <span style="font-size:24px;color:#ff0000;">setenv bootargs noinitrd console=ttySAC0,115200 init=/init root=/dev/nfs rw nfsroot=192.168.1.111:/home/S3-ARM/rootfs,proto=tcp,nfsvers=3 ip=192.168.1.110:192.168.1.111:192.168.1.1:255.255.255.0::eth0:offspan>
[html] view plain copy
  1.

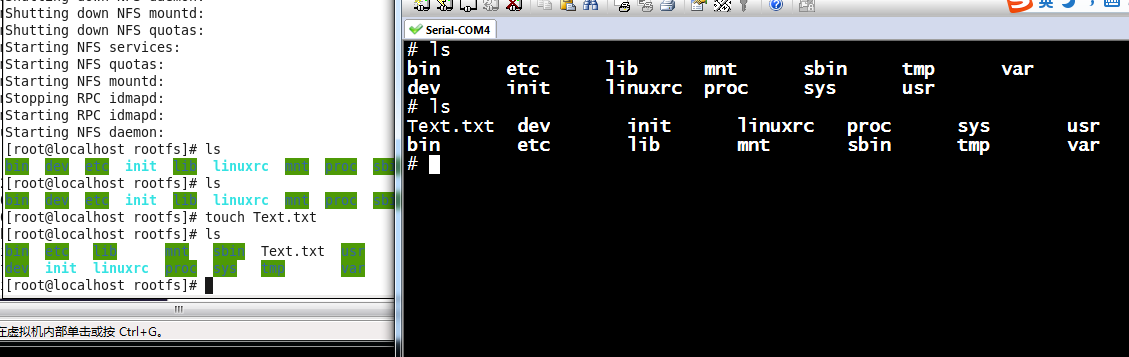

设置完后然后saveenv一下 tftp c0008000 uImage bootm c0008000 然后看一张截图,就是我在pc机的linux上的rootfs目录下建立一个Text.txt文件,可以看到这个文件立刻就可以在开发板上看到。


这在内核开发基本是必备技能!用起来是相当方便的! 这里NFS挂载补充一点:/etc/init.d/nfs restart 启动nfs服务器 第二点: vim /etc/exports 文件 输入一下内容,这个是我的rootfs文件路径(这里的意思就是NFS要挂在的目录是哪个,然后挂载属性是什么)
