上一篇文章写的是linux下通过gcc完成程序源文件的编译执行的过程。以及makefile文件的编写，最后在终端平台输出myhello word！
有了这个基础，这次学习的就是通过linux编译生成的代码在ARM上完成硬件实现。因为还不涉及到系统移植，所以还是裸板程序开发。

---

1.源代码编写

ARM裸板程序需要代码原料主要包括：汇编文件，C文件，makefile文件。每个文件都有各自功能。
（1）汇编文件
完成关看门狗；配置时钟；初始化sdram；设置栈；以及跳转到C函数执行入口（相当于main函数），代码如下（该例程不需要配置时钟和sdram）。 @****************************************************************************** @ File：crt0.S @ 功能：通过它转入C程序 @****************************************************************************** @注：正常汇编程序还需要初始化时钟，SDRAM功能，但对于点亮LED不需要。直接使用12Mhz .text .global _start _start: @程序代码段开始处，各段在链接脚本定义 ldr r0,=0x53000000 @看门狗控制寄存器地址（32位地址赋值语句，r0地址为0x53000000） @ ldr和mov区别就是，ldr传输32位数据，而mov只能传8位数 mov r1, #0x0 @立即数赋值给r1寄存器 str r1, [r0] @把r1寄存器内的数据0x0给r0地址 @以上三条语句为看门狗控制寄存器赋值为0 ldr sp,= 4*1024 @设置堆在大小为4K（NAND FLASH前4k） bl main @跳转 到main函数，同时保存了下一条指令地址 haltloop: （2）C文件
汇编的代码量相对较少，只执行一些必要的初始化功能，真正功能部分在C文件里。C文件主要执行：寄存器地址宏定义；外设初始化；功能实现等。 本例点亮的led引脚是GPF4,因此需要查询2440的参考手册，查看GPF的相关寄存器地址，主要配置的寄存器是GPFCON（控制寄存器）和GPFDAT（数据寄存器）。GPFCON主要控制引脚的工作模式（模式有：输入，输出，复用），其中每两位控制一个引脚的状态，从下图可以看出：

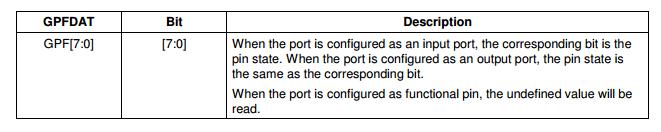

引脚的高低电平由GPFDAT控制，每一位控制一个引脚，如图：
所以学会看芯片手册还是很重要的，明白各个寄存器并进行编程，同时应该掌握移位操作，在寄存器编程比较常用。该部分代码如下： #define GPFCON (*(volatile unsigned long*)0x56000050) #define GPFDAT (*(volatile unsigned long*)0x56000054) #define GPFUP (*(volatile unsigned long*)0x56000058) #define GPIO_Pin_0 ((volatile unsigned char)0x00) #define GPIO_Pin_1 ((volatile unsigned char)0x01) #define GPIO_Pin_2 ((volatile unsigned char)0x02) #define GPIO_Pin_3 ((volatile unsigned char)0x03) #define GPIO_Pin_4 ((volatile unsigned char)0x04) int main() { GPFCON = 0X01<<(GPIO_Pin_4*2); //GPF_4输出模式 GPFDAT = ~(0X01 << (GPIO_Pin_4)); //GPF_4输出0 return 0; } （3）makefile文件
编写编译规则，和上篇文章原理一样。linux有专门针对ARM的编译工具，主要用到的有这个3个：

1. arm-linux-gcc:主要在文件编译时，由(.C/.S)文件编程成.o目标文件时使用。
2. arm-linux-ls：主要对所有.o目标文件链接生成一个可执行文件
3. arm-linux-objcopy:主要对可执行文件进行二进制转换成.bin可以烧录用的文件

文件代码如下： led_on.bin : crt0.S led_lighton.c arm-linux-gcc -g -c -o crt0.o crt0.S arm-linux-gcc -g -c -o led_lighton.o led_lighton.c arm-linux-ld -Ttext 0x0000000 -g -o led_on_elf crt0.o led_lighton.o arm-linux-objcopy -O binary -S led_on_elf led_on.bin clean: rm -f led_on.bin led_on_elf *.o

上述的3个文件分别为：crt0.S，led_lighton.c，Makefile。这是最简单的例程文件了，合适入门。代码文件下载地址链接：
http://download.csdn.net/download/ludaoyi88/10151739

1.文件编译链接

汇编文件和C文件需要编译链接后生成可执行文件，可执行文件再转换成.bin二进制文件，才能烧录到开发板上执行。而这些编译链接与转换都在makefile里写好，只需在linux终端输入make命令执行即可。
通过secureCRE远程登录到linux主机（这里用虚拟机），FTP文件传输工具连接到linux主机，在Windows下编写上述3个代码文件，整个过程和上篇文章一样，不再赘述。
将3个代码文件上传上linux主机的相关文件路径下，在终端键入make命令，执行makefile文件，执行结果如下图： 上述可以看到生成了led_on.bin的二进制文件，将此文件烧录到开发板，烧录方法可以用：oflash，dnw，tftpd，nfs等方法下载，前3种方法之前文章有讲解使用方法。这里使用Windows下由dnw下载程序，先将二进制文件传入window再下载（开发板应拨码至nand）。如图： 下载成功后，复位开发板，可以看到一个led灯变亮。效果如图（成功咯O(∩_∩)O哈哈~）。这仅仅是裸板开发的入门，如果有其他外设话就复杂了，同志仍需努力！
