本文是对《嵌入式Linux应用开发完全手册》的一个自我总结！

一. Bootloader介绍

1.Bootload引入的原因

Bootloader的作用是在系统启动的时候初始化必要的硬件设备，引导内核镜像文件，传递参数给内核，然后将控制权交给内核以结束自己的使命。总的来说就是为了引导操作系统。
Bootloader非常依赖具体的硬件，对每一个板子都有一个独一无二的Bootloader。

2.Bootloader启动方式

Bootloader有两种启动方式，分别对应着成熟的产品和开发中的产品，分别是：启动加载模式、下载模式。

启动加载模式
在系统启动时，运行Bootloader，当Bootloader准备好加载内核的环境后就直接从FLASH中拷贝内核镜像到内存，并且运行内核。
下载模式
该模式适合开发者。在开发过程中，所有东西都没有定型，需要经常性的修改。所以一般不会将内核放到目标板上面，而是存在在宿主机上，通过串口、USB、网络将内核传递到目标板上。串口传输协议有xmodem、ymodem、zmodem；网络传输有tftp、nfs。一般采用TFTP传输，因为网络传输速度快很多。

像Uboot这种强大的Bootloader可以同时支持两种模式。在默认情况下使用启动加载模式，但是中间会有几秒时间供开发者进入下载模式。 Bootloader的结构和启动过程 嵌入式Linux软件分为4类：

引导加载程序
分为固化在固件中的boot(可选）和Bootloader两大部分。PC机上的BIOS就是boot中的一种，对于大多数嵌入式设备只有Bootloader。
Linux内核
包含特制的Linux内核代码和内核启动参数。内核启动参数可以是Bootloader传递的，或者是编译内核时选定的默认参数。
文件系统
包含根文件系统和建立在FLASH内存设备上的文件系统，其他文件系统时挂载在根文件系统之上的。
用户应用程序
存放在文件系统里面。

boot parameters中存放的参数有IP地址等网络相关参数、串口波特率、命令行参数等等。这些参数会存放在与内核约定好的内存地址上。 Bootloader启动的两个过程 Bootloader的启动分为多阶段和单阶段两种方式。多阶段启动的Bootloader有更好的移植性，而且能实现更复杂的功能。第一阶段用汇编语言实现，第二阶段用C语言实现。

第一阶段
1.硬件设备初始化
2.为加载Bootloader的第二阶段代码准备RAM空间
3.复制Bootloader的第二段代码到RAM空间中
4.设置好栈
5.跳转到第二阶段代码的C入口点

在第一阶段的硬件初始化包括关闭watchdog、设置为SVC模式、关闭中断、设置CPU的速度和时钟频率、RAM初始化等。这些并不都是必须的，比如设置CPU的速度和时钟频率可以放在第二阶段。
其实将第二阶段拷贝到RAM中也不是必须的，对于NOR Flash可以直接在上面运行代码，但是效率将会降低。对于NAND FLASH必须要进行第二段代码的拷贝，因为一般Bootloader的二进制文件大于100K，而S3C2440内部自带的RAM才4K，不足以存放整个Bootloader。

第二阶段
1.初始化本阶段要使用的硬件设备（串口、网卡、NAND FLASH对于下载模式是必须的）
2.检测系统内存映射（确定板上使用了多少内存、它们的地址空间）
3.将内核镜像和根文件系统镜像从FLASH上读到RAM空间（对于不在FLASH上的内核和文件系统不执行）
4.为内核设置启动参数

与内核的交互 Bootloader和内核的交互是单向的，只能从Bootloader向内核传递。与内核相互可以分为两种：以内核要求的形式设置硬件，以内核要求的地方存放数据。 1.设置硬件（1）CPU寄存器设置

R0 = 0
R1 = 机器类型ID；可参见/linux/arch/arm/tools/mach-types(在启动内核时首先就是检测CPU类型和mach类型是否正确）
R2 = 启动参数标记列表在RAM中起始基地址

（2）CPU工作模式

必须禁止中断（IRQs和FIQs)
CPU必须是SVC模式

（3）Cache和MMU的设置

MMU必须关闭
指令Cache可以打开也可以关闭
数据Cache必须关闭

2.存放数据必须约定好参数的存放地址（通过R2寄存器传递），同时必须规范数据的结构。在Linux 2.4之后，内核期望以标记列表的形式来传递参数。标记列表以ATAG_CORE开始，以ATAG_NONE作为结束。

struct tag {
    struct tag_header hdr;
    union {
        struct tag_core     core;
        struct tag_mem32    mem;
        struct tag_videotext    videotext;
        struct tag_ramdisk  ramdisk;
        struct tag_initrd   initrd;
        struct tag_serialnr serialnr;
        struct tag_revision revision;
        struct tag_videolfb videolfb;
        struct tag_cmdline  cmdline;

        /*
         * Acorn specific
         */
        struct tag_acorn    acorn;

        /*
         * DC21285 specific
         */
        struct tag_memclk   memclk;
    } u;
};

上述代码是标记的结构体

    params = (struct tag *) bd->bi_boot_params;

    params->hdr.tag = ATAG_CORE;
    params->hdr.size = tag_size (tag_core);

    params->u.core.flags = 0;
    params->u.core.pagesize = 0;
    params->u.core.rootdev = 0;

    params = tag_next (params);

上述代码是设置标记ATAG_CORE #define tag_next(t) ((struct tag *)((u32 *)(t) + (t)->hdr.size)) tag_next(t)用来移动指针 常用Bootloader 对于x86常见的Bootloader是LILO、GRUB等，对于ARM架构的CPU，有U-Boot和Vivi。 Vivi是Mizi公司针对SAMSUNG的ARM架构CPU专门设计的，基本上可以直接使用。不过初始版本只支持串口下载，速度慢。网上有各种改进版本，支持网络功能、USB功能、烧写YAFFS文件系统映像等。
U-boot则支持大多数的CPU，支持的功能强大，不过它的使用复杂。但是可以用来更方便地调试程序。

二、Uboot源码结构

Uboot特性 U-boot有如下特性：

开放源码
支持多种内核：Linux、NetBSD、Vxworks、QNX、RTEMS、ARTOS、LynxOS
支持多个处理器系列：PowerPC、ARM、x86、MIPS、XScale
高度灵活的功能设置，适合U-Boot调试、操作系统不同引导要求、产品发布
丰富的设备驱动源码
较为丰富的开发调试文档与强大的网络支持
支持NFS挂载、RAMDISK形式的根文件系统
支持NFS挂载、从Flash中引导压缩或非压缩系统内核
可灵活设置、传递多个关键参数给操作系统、对Linux支持较为强劲
支持目标板环境变量多种存储方式，如Flash、NVRAM、EEPROM
CRC32校验，可检查Flash中内核、RAMDISK镜像文件是否完好
上电自检功能：SDRAM、FLASH大小自动检测
特殊功能：XIP内核引导

U-boot下载地址 U-boot源码结构 接下来的分析都是对于U-boot-2010-03 U-boot的源码目录可以分为4类：

平台相关或开发板相关目录
通用函数
驱动程序
U-Boot工具、示例程序、文档

U-Boot顶层目录说明 目录特性说明 board 开发板相关对应不同的电路板（即使CPU相同），比如smdk2410、sbc2410x cpu 平台相关对应不同的CPU，比如arm920T、i386等，他们的子目录可以进一步细分，比如arm920t下有at91rm9200、s3c24x0 lib_i386类似平台相关某一架构下通用的文件 include 通用函数头文件和开发板配置文件，开发板的配置文件都放在include/configs目录下，U-Boot没有图形化配置菜单，需要手动修改配置文件中的宏定义 lib_generic 通用函数通用的库函数，比如printf等 comment 通用函数通用的函数，对下一层驱动程序的进一步封装 disk 驱动程序硬盘接口程序 drivers 驱动程序各类具体设备的驱动程序，基本上可以通用，他们通过宏从外面引入平台/开发板相关的函数 dtt 驱动程序数字温度测量器或者传感器的驱动 fs 驱动程序文件系统 nand_spl 驱动程序 NAND驱动程序 net 驱动程序各种网络协议 post 驱动程序上电自检程序 rtc 驱动程序实时时钟的驱动 doc 文档开发、使用文档 examples 示例程序一些测试程序，可以使用U-Boot下载后运行 tools 工具制作S-Recond、U-Boot格式映像的工具，比如mkimage U-boot的配置、编译、连接过程 编译U-boot只需要两步：

    make _config
    make all

之后就会在源码根目录下生成三个文件：

U-Boot.bin : 二进制可执行文件，可以直接烧入ROM、NOR Flash
U-Boot ： ELF格式的可执行文件
U-Boot.srec ： Motorola S-Record格式的可执行文件

在编译完成之后会在tools子目录下生成一些工具，比如mkimage,可以用来生成U_boot格式的内核镜像uImage U-Boot的配置过程 顶层makefile文件中代码

...
MKCONFIG    := $(SRCTREE)/mkconfig
...
SRCTREE     := $(CURDIR)
...
smdk2410_config :   unconfig
    @$(MKCONFIG) $(@:_config=) arm arm920t smdk2410 samsung s3c24x0

$(@:_config=) 将目标中的config后缀去掉，结果为smdk2410 实际上上述代码等价于： ./mkconfig smdk2410 arm arm920t smdk2410 samsung s3c24x0 mkconfig是位于根目录下的脚本文件，接下来的很大一部分内容由它完成 mkconfig解析 # Parameters: Target Architecture CPU Board [VENDOR] [SOC] 说明了mkconfig中各个参数的含义 (1)确定开发板名称BOARD_NAME

APPEND=no   # Default: Create new config file
BOARD_NAME=""   # Name to print in make output
TARGETS=""
while [ $# -gt 0 ] ; do
    case "$1" in
    --) shift ; break ;;
    -a) shift ; APPEND=yes ;;
    -n) shift ; BOARD_NAME="${1%%_config}" ; shift ;;
    -t) shift ; TARGETS="`echo $1 | sed 's:_: :g'` ${TARGETS}" ; shift ;;
    *)  break ;;
    esac
done

[ "${BOARD_NAME}" ] || BOARD_NAME="$1"

因为在命令中没有-a、-n等符号，所以while开始的语句没有执行。
执行完上述程序后BOARD_NAME = smdk2410 (2)创建头文件之间的连接

if [ "$SRCTREE" != "$OBJTREE" ] ; then
...
else
    cd ./include
    rm -f asm
    ln -s asm-$2 asm
fi

rm -f asm-$2/arch

if [ -z "$6" -o "$6" = "NULL" ] ; then
    ln -s ${LNPREFIX}arch-$3 asm-$2/arch
else
    ln -s ${LNPREFIX}arch-$6 asm-$2/arch
fi

if [ "$2" = "arm" ] ; then
    rm -f asm-$2/proc
    ln -s ${LNPREFIX}proc-armv asm-$2/proc
fi

一般我们会在源码根目录进行编译，所以SRCTREE=OBJTREE，执行else部分的代码。删除原有的/include/asm,建立新的连接 ln -s /include/asm-arm /include/asm $6!=NULL,所以执行else语句，删除原有的/include/asm-arm/arm,建立新的连接,LNPREFIX为空 ln -s /include/asm-arm/arch-s3c24x0 /include/asm-arm/arch 建立另一个连接 ln -s /include/asm-arm/proc-armv /include/asm-arm/proc (3)为顶层makefile创建config.mk 下面代码摘自顶层makefile

include $(obj)include/config.mk
export  ARCH CPU BOARD VENDOR SOC

接下来看mkconfig为config.mk中写了什么内容

echo "ARCH   = $2" >  config.mk
echo "CPU    = $3" >> config.mk
echo "BOARD  = $4" >> config.mk

[ "$5" ] && [ "$5" != "NULL" ] && echo "VENDOR = $5" >> config.mk

[ "$6" ] && [ "$6" != "NULL" ] && echo "SOC    = $6" >> config.mk

# Assign board directory to BOARDIR variable
if [ -z "$5" -o "$5" = "NULL" ] ; then
    BOARDDIR=$4
else
    BOARDDIR=$5/$4
fi

创建/config.mk,输出如下内容

ARCH = arm
CPU = arm920t
BOARD = smdk2410
VENDOR = samsung
SOC = s3c24x0
BORADDIR = samsung/smdk2410

(4)创建目标板相关头文件

if [ "$APPEND" = "yes" ]   # Append to existing config file
then
    echo >> config.h
else
    > config.h      # Create new config file
fi
echo "/* Automatically generated - do not edit */" >>config.h

for i in ${TARGETS} ; do
    echo "#define CONFIG_MK_${i} 1" >>config.h ;
done

cat << EOF >> config.h
#define CONFIG_BOARDDIR board/$BOARDDIR
#include
#include
#include
EOF

APPEND=no,所以在include目录下创建config.h

for i in ${TARGETS} ; do
    echo "#define CONFIG_MK_${i} 1" >>config.h ;
done

该语句不知道什么意思，但是它没有执行所以最后会生成/include/config.h,其内容如下：

/* Automatically generated - do not edit */
#define CONFIG_BOARDDIR board/samsung/smdk2410
#include
#include
#include

可以看出我们需要在/include/config目录下创建和我们的目标板相应的头文件。需要在/board目录下创建属于开发板的目录。总结上述过程：
（1）BOARD_NAME=smdk2410
（2）创建头文件之间的软连接

ln -s /include/asm-arm /include/asm
ln -s /include/asm-arm/arch-s3c24x0 /include/asm-arm/arch
ln -s /include/asm-arm/proc-armv  /include/asm-arm/proc

（3）为顶层makefile创建/include/config.mk

ARCH = arm
CPU = arm920t
BOARD = smdk2410
VENDOR = samsung
SOC = s3c24x0
BORADDIR = samsung/smdk2410

（4）创建/include/config.h

/* Automatically generated - do not edit */
#define CONFIG_BOARDDIR board/samsung/smdk2410
#include
#include
#include

配置U-Boot U-Boot并没有图形化配置界面，所以需要手动配置，配置的文件是/include/configs/board_name.h
以/include/configs/smdk2410.h为例讲解如何配置U-Boot，并且配置是如何影响编译过程的。配置文件中有两类宏：

定义宏的存在

#define CONFIG_ARM920T  1
#define CONFIG_S3C24X0  1
#define CONFIG_S3C2410  1
#define CONFIG_SMDK2410 1

这类宏能决定编译文件中的哪一部分

对宏进行赋值

#define CONFIG_SYS_CLK_FREQ 12000000
#define CONFIG_CS8900_BASE  0x19000300
#define CONFIG_BAUDRATE     115200

宏定义可以影响makefile的编译和具体文件中的某一段的编译

COBJS-$(CONFIG_RTC_S3C24X0) += s3c24x0_rtc.o

上述代码取自/driver/rtc/Makefile

#ifdef CONFIG_S3C2410
    return (readl(&gpio->GPEDAT) & 0x8000) >> 15;
#endif
#ifdef CONFIG_S3C2400
    return (readl(&gpio->PGDAT) & 0x0020) >> 5;
#endif

上述代码取自/driver/i2c/s3c24x0_i2c.c U-Boot的编译、连接过程 接下来讲解的是执行make all时编译和连接的过程。从makefile中可以了解到U-Boot使用了哪些文件、哪些文件首先执行、可执行文件占用内存的情况。确定makefile中与ARM相关的部分

include $(obj)include/config.mk
export  ARCH CPU BOARD VENDOR SOC
...
ifeq ($(HOSTARCH),$(ARCH))
CROSS_COMPILE ?=
endif

我们编译的HOSTARCH为x86,而ARCH为arm,所以上述代码的CROSS_COMPILE ？= 不执行，所以我们要在make的时候加上CROSS_COMPILE = arm-linux- 在/lib-arm/config.mk文件中定义了 CROSS_COMPILE ?= arm-linux- 但为了保险起见，还是在编译时加上CROSS_COMPILE = arm-linux- include $(TOPDIR)/config.mk 在makefile中还包含了根目录下在config.mk /config.mk分析 config.mk根据ARCH CPU BOARD VENDOR SOC定义了编译器和编译选项。下列的代码摘自/config.mk

ifdef   VENDOR
BOARDDIR = $(VENDOR)/$(BOARD)
else
BOARDDIR = $(BOARD)
endif

其实这一段代码是多余的，因为在/include/config.mk已经对BORADDIR赋了相同的值。

ifdef   ARCH
sinclude $(TOPDIR)/lib_$(ARCH)/config.mk
endif
ifdef   CPU
sinclude $(TOPDIR)/cpu/$(CPU)/config.mk
endif
ifdef   SOC
sinclude $(TOPDIR)/cpu/$(CPU)/$(SOC)/config.mk
endif
ifdef   BOARD
sinclude $(TOPDIR)/board/$(BOARDDIR)/config.mk

包含了各目录下的config.mk文件其中/board/samsung/smdk2410/config.mk中包含了一个和连接有关的重要参数 TEXT_BASE = 0x33F80000 该文件中只有这一行代码

PLATFORM_LDFLAGS =
...
LDFLAGS += -Bstatic -T $(obj)u-boot.lds $(PLATFORM_LDFLAGS)
ifneq ($(TEXT_BASE),)
LDFLAGS += -Ttext $(TEXT_BASE)
endif

上述语句相当于下列语句： LDFLAGS = -T u-boot.lds -Ttext 0x33F80000 其中的obj为空 makefile中具体编译内容 makefile中的目标文件只有两种OBJS、LIBS，其中OBJS是.o文件，LIBS是.a文件。

OBJS  = cpu/$(CPU)/start.o
ifeq ($(CPU),i386)
OBJS += cpu/$(CPU)/start16.o
OBJS += cpu/$(CPU)/resetvec.o
endif
ifeq ($(CPU),ppc4xx)
OBJS += cpu/$(CPU)/resetvec.o
endif
ifeq ($(CPU),mpc85xx)
OBJS += cpu/$(CPU)/resetvec.o
endif

上述是所有和OBJS有关源文件，可以看出只有一个原文件/cpu/arm920t/start.o,除了这个文件，源码树中的所有其它文件都被编译成了静态库。 OBJS := $(addprefix $(obj),$(OBJS)) 为OBJS加上前缀

LIBS  = lib_generic/libgeneric.a
LIBS += lib_generic/lzma/liblzma.a
LIBS += lib_generic/lzo/liblzo.a
...

和LIBS有关的原文件太多了

$(OBJS):   depend
        $(MAKE) -C cpu/$(CPU) $(if $(REMOTE_BUILD),$@,$(notdir $@))

$(LIBS):	depend $(SUBDIRS)
        $(MAKE) -C $(dir $(subst $(obj),,$@))

上述代码显示进入相应的目录后调用子目录中的makefile，生成相应的目标文件。

$(obj)u-boot:	depend $(SUBDIRS) $(OBJS) $(LIBBOARD) $(LIBS) $(LDSCRIPT) $(obj)u-boot.lds
        $(GEN_UBOOT)
ifeq ($(CONFIG_KALLSYMS),y)
        smap=`$(call SYSTEM_MAP,u-boot) |
            awk '$$2 ~ /[tTwW]/ {printf $$1 $$3 "\\000"}'` ;
		$(CC) $(CFLAGS) -DSYSTEM_MAP=""$${smap}""
            -c common/system_map.c -o $(obj)common/system_map.o
        $(GEN_UBOOT) $(obj)common/system_map.o
endif

$(obj)u-boot.srec:	$(obj)u-boot
        $(OBJCOPY) -O srec $< $@

$(obj)u-boot.bin:	$(obj)u-boot
        $(OBJCOPY) ${OBJCFLAGS} -O binary $< $@

可见u-boot.bin是由u-boot经过转换而成的，主要考虑u-boot的编译过程。连接方式由LDFLAGS决定 LDFLAGS = -T u-boot.lds -Ttext 0x33F80000 下面分析u-boot.lds文件

$(obj)u-boot.lds: $(LDSCRIPT)
        $(CPP) $(CPPFLAGS) $(LDPPFLAGS) -ansi -D__ASSEMBLY__ -P - <$^ >$@

在源码的根目录中会生成我们需要的u-boot.lds,但是它是从/cpu/arm920t/u-boot.lds拷贝的，中间的过程不知道。

OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
OUTPUT_ARCH(arm)
ENTRY(_start)
SECTIONS
{
    . = 0x00000000;

    . = ALIGN(4);
    .text :
    {
        cpu/arm920t/start.o (.text)
        *(.text)
    }

    . = ALIGN(4);
    .rodata : { *(SORT_BY_ALIGNMENT(SORT_BY_NAME(.rodata*))) }

    . = ALIGN(4);
    .data : { *(.data) }

    . = ALIGN(4);
    .got : { *(.got) }

    . = .;
    __u_boot_cmd_start = .;
    .u_boot_cmd : { *(.u_boot_cmd) }
    __u_boot_cmd_end = .;

    . = ALIGN(4);
    __bss_start = .;
    .bss (NOLOAD) : { *(.bss) . = ALIGN(4); }
    _end = .;
}

OUTPUT_FORMAT("elf32-littlearm", "elf32-littlearm", "elf32-littlearm")
OUTPUT_ARCH(arm)

这两句在执行file命令时，会显示 ENTRY(_start) 定义了入口点为_start,它存在在start.S中。

.globl _start
_start: b   start_code

后面的一大段可以看出cpu/arm920t/start.o 在最前面的，所以它最先执行，从该文件的_start标号处开始执行。

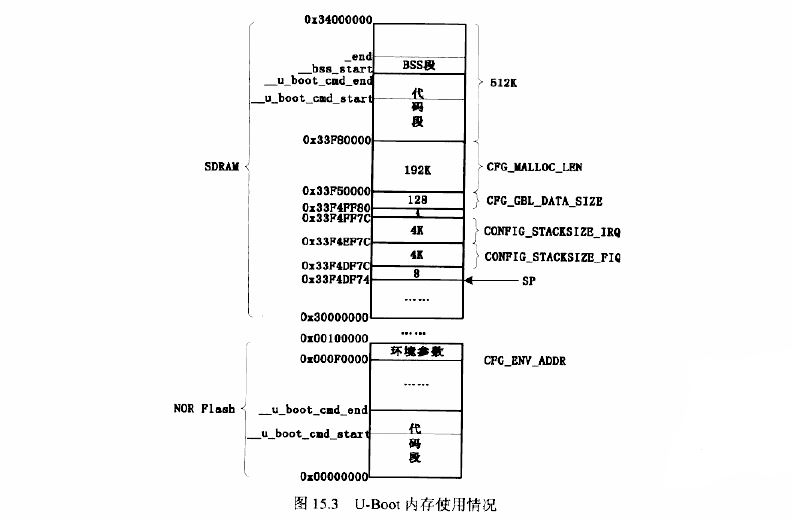

U-Boot启动过程源代码分析 1.第一阶段代码分析 第一阶段的启动代码包含两个文件：/cpu/arm920t/start.S、/board/samsung/smdk2410/lowlevel_init .S
其中一个是和平台相关的、另一个是和开发板相关的。（1）硬件设备初始化以此完成如下设置：将CPU设置为SVC管理模式、关闭WATCHDOG、设置FCLK、HCLK、PCLK的比例（即设置CLKDIVN寄存器）、关闭MMU、CACHE。（2）为加载Bootloader的第二阶段代码准备RAM空间所谓准备RAM空间，对于s3c2410通过在调用start.S中调用lowlevel_init函数来设置存储控制器。（3）复制Bootloader的第二阶段代码到RAM空间（4）设置好栈（5）清零BBS段、跳转到第二阶段代码的C入口点start_amrboot函数 U-Boot内存使用情况

2.第二阶段代码分析 第二阶段调用的函数位于文件/lib-arm/board.c
大致可以分为3个阶段：

init_sequence中的函数
start_armboot函数后续调用的初始化函数
调用main_loop（），位于/commen/main.c

U_Boot命令格式 U_BOOT_CMD(name,maxargs,rep,cmd,usage,help) name : 命令的名字，它不是一个字符串（不要用双引号括起来）
maxargs : 最大的参数个数
repeatable : 命令是否可重复，可重复是指运行一个命令后，下次敲回车即可再次运行
command : 对应的函数指针
usage : 简短的使用说明，这是个字符串
help ：较详细的使用说明，这是个字符串 U_BOOT_CMD宏在include/command.h中定义比如bootm命令，它如下定义：

U_BOOT_CMD
{
    bootm, CFG_MAXARGS,1,do_bootm,"string1","string2"
};

宏U_BOOT_CMD扩展后如下所示：

cmd_tbl_t _u_boot_cmd_bootm  __attribute__ ((unused,section(".u_boot_cmd"))) =

{"bootm",CFG_MAXARGS,1,do_bootm,"string1","string2"};

对于每个使用U_BOOT_CMD宏来定义的命令，其实都是在“.u_boot_cmd”段中定义一个cmd_tbl_t结构。

    __u_boot_cmd_start = .;
    .u_boot_cmd : { *(.u_boot_cmd) }
    __u_boot_cmd_end = .;

程序中就是根据命令的名字在段__u_boot_cmd_start和__u_boot_cmd_end 之间找到相应的cmd_tbl_t结构，然后调用它的函数（请参考*command/command.c中的find_cmd函数） 为内核设置启动参数 U_Boot是通过标记列表向内核传递参数的。一般而言，设置内存标志和命令行标记就可以了，在配置文件中include/configs/smdk2410.h 中添加如下两个配置项即可：

#define CONFIG_SETUP_MEMORY_TAGS 1
#define CONFIG_CMDLINE_TAG   1
