本文引用了http://blog.csdn.net/shanzhizi/article/details/38387421?_t=t博文的一些说明 也引用了http://blog.sina.com.cn/s/blog_4b5210840100c80i.html的例子和图片
笔者简单的分享了在学习uboot过程中的一些心得，如果有问题，欢迎及时提出； ------------------------------------------------正文开始-------------------------------------------

加载地址与运行地址

Ø  运行地址就是可执行文件被“连接”的地址； Ø  加载地址就是可执行文件被“存储”的地址         两者不同之处就如同字面的理解         运行地址就是程序员期望程序能够运行在该区域内，且完全正常运行；比如我们要执行一段main函数，那这个main函数就是一段.text代码段，那运行地址就是我们希望这段代码最终能够在哪里被运行（在SDRAM的起始处，还是偏移0x1000处）。加载地址就是程序员期望程序被保存在flash的哪个区域，当我们编写好main函数以后，我们希望这段代码能够保存在flash里，然后在重新上电时能够正确的被其他boot程序识别到（怎么识别？靠的就是加载地址，因为所有的指令也好，数据也好，都是以二进制保存在FLASH中的，无法区分。那只有前期标记好哪里到哪里保存的是什么，才能准确的识别），并将之加载（复制）到上述链接地址。 简单总结一下：， Ø  加载地址就是程序保存在flash中的地址 Ø  运行地址就是程序应该被运行在SDRAM（或SRAM）中的地址
n  注：因为断电易失，所以程序不可能一开始就保存在SDRAM中，即只能保存在如NOR或者NAND这类FLSAH的器件中 。而且即使FLASH可以XIP（即在FLASH中直接运行程序），但是速度也很慢，而片上的RAM又不够大，所以最终只能将FLASH的程序加载到SDRAM中在运行。
所以重新上电后，一般需要分两个阶段： 1.     阶段一也分两种情况，即NOR启动还是NAND启动。这两种启动方式（都是FLASH）如下：

a)       如果是NAND启动，则在上电完成后，CPU会主动将NAND的前4KB（S3C2440是4KB，其他的ARM也类似，只是大小不一样）加载到片上的SRAM（从0x0000开始到0x1000区域，称之为Steppingstone），然后CPU的指针指向0x0000，开始依次执行里面的指令；

b)       如果是NOR启动，这在上电完成后，将存储控制器的地址空间的0x0000_0000到0x0800_0000这一段映射到片外的NOR FLASH，然后CPU的指针指向0x0000（对应的就是NOR的0x00处）开始依次执行，也就是上述的XIP，即在FLASH中直接运行程序！

该阶段不管从哪里开始启动，一般完成以下功能：硬件初始化（包括看门狗，关闭MMU，关闭中断等）、代码从FLASH搬移到SDRAM、运行环境初始化（堆栈初始化），最后执行一跳转跳指令，进入SDRAM执行后续代码；
2.     第二阶段就是完成更加复杂的功能，可能是uboot的后续程序之类的，以后再展开；

实例巩固

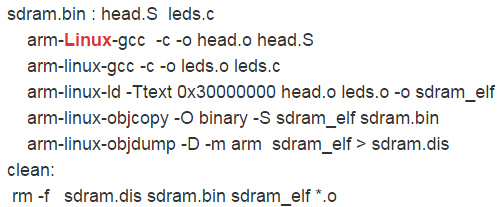

下面的以一个简单的实例来介绍下这两个地址的不同，可以点击一下链接 http://blog.csdn.net/shanzhizi/article/details/38387421?_t=t head.s源代码如下： Makefile如下： 先看Makefile文件的第4行，这命令的意思：将head.s编译后的obj文件head.o和leds.c编译后的obj文件leds.o两个文件连接成一个输出文件sdram_elf，特别需要注意的是这里的-Ttext  0x30000000，这个0x30000000就是连接地址，也就是运行地址，那这里的加载地址（或者说存储地址呢？这里缺省了，意味着就从NAND FLASH的0x00000处开始保存，然后默认是先将代码段.text放到最前头，也就是上面head.s中的_start实际保存在FLASH的0x0000）。也即是说FLASH的0x0000依次往后存储了我们的代码，但是我们又希望我们的代码能够运行在0x30000000处（对了，0x30000000是我们SDRAM的起始），也就是运行在SDRAM中去。
通过前面的叙述，应该已经知道了，在上电后，CPU会将NAND的前4K的数据自动加载到片上的Steppingstone处（从0x0000开始到0x1000区域），所以上电完成后我们的代码就被CPU从FLASH中复制到了片上的SRAM中去，然后从0x0000处开始运行。
等等，我们上面不是说要将代码运行在SDRAM（因为我们的链接地址是0x30000000），这会儿怎么运行到SRAM中了呢？这里涉及到两个问题： 1.     原本希望运行到SDRAM中的代码能不能运行在SRAM中？ 2.     能不能通过某些代码，最终让程序由SRAM转到SDRAM中呢？
先回答第1个问题：某些汇编指令可以运行，另外那些不可以； 怎么解释只有部分汇编指令可以运行呢？我们看看最上面的head.s的源码中标红字的部分： 第一条：bl disable_watch_dog 第二条：ldrpc, =on_sdram 其中B、BL、MOV等指令都是位置无关码，而LDRPC,=LABEL等类似的代码都是位置有关码
比如说BL指令，它执行时被实际翻译成add pc,pc, #offset，也就是说这条指令实际上就是利用当前的pc值加上某一个offset的结果在保存进pc实现转跳，所以说这段代码不管是运行在SRAM还是SDRAM中，都是能够正常运行的，所以称之为位置无关码，因为这种转跳是相对的！
后者ldr pc,=on_sdram（伪指令）就没有那么好糊弄了，他在执行时被翻译成ldrpc,[pc,#offset]，也就是说利用当前的pc值加上某一个offset作为地址，将这个地址上数据直接赋值给pc，从而实现转跳，像这个例子中，pc+offset的地址上保存的数据就是0x30000010（为什么不是0x30000000？因为0x30000000只是SDRAM的起始地址，前面一堆代码已经占了那部分空间），所以这个时候程序就要转跳到SDRAM中去运行了；
那么，此时SDRAM中有数据了吗？不是说上电完成后只会讲NAND的前4kB的数据一直到SRAM中嘛？SDRAM中哪来的数据呢？再看head.s，原来是用户自己完成了这部分代码的移植，也就是从SRAM中移植到SDRAM！这也就是回答了第二个问题！
这里总结一下这两个问题： Ø  加载地址和运行地址确实能够按照预期的功能进行工作，但是必须辅助以人工的数据移植（从SRAM移植到SDRAM或者从NAND直接移植到SDRAM） Ø  为了正常运行很大的程序，如uboot，上电后一般要完成两个阶段，就是上面说的，这里在重复一下就是突出分阶段的意义！那是因为阶段一一般执行的基本都是位置无关码，所以可以直接运行在SRAM或者FLASH，而阶段二会执行更复杂的程序，所以需要运行在SDRAM中，而这个准备工作就是在阶段一完成的。

adr和ldr

在uboot的start.s中大量应用到了adr和ldr，有必要在这里进行下区分： 参考以下链接： http://blog.sina.com.cn/s/blog_4b5210840100c80i.html         ldr     r0, _start
        adr     r0, _start
        ldr     r0, =_start
_start:
        b  _start

连接地址改为0x30000000，下面是反汇编的结果：    0x30000000: e59f0004  ldr r0, [pc, #4] ;
   0x30000004: e28f0000 add r0, pc, #0 ;
   0x30000008: e59f0000 ldr r0, [pc, #0] ;
   0x3000000c: eafffffe b
   0x30000010: 3000000c andcc r0, r0, ip   这里先简单介绍下pc值，pc值就是当前正在被执行的（32位）机器码的下两条机器码的实际地址；上面标粗的就是正在被执行的机器码（e59f0004，它不一定如反汇编所示的处在0x30000000，毕竟上电后前4k代码（nand加载）是保存在0x0000到0x1000里的，那么此时这个机器码的实际地址就是0x0000,它的下两条机器码的地址（PC）就是0x0008（一条机器码4字节，即1word），如果此时已经完成了SDRAM的复制，那么这条机器码的所处地址（因为我们的连接地址就是0x30000000，所以我们自然希望这条机器码被运行在0x30000000）也有可能就是0x30000000，那么它的下两条机器码的地址（PC）就是0x30000008；当然，也可以重定位，比如说此时的该机器码实际运行在0x60000000，那么pc=0x60000008；所以正在运行的机器码的pc值是由它本身所处的位置决定的！   e59f0004 的地址 下两条机器码地址，即PC值 运行在SRAM 0x0000 0x0008 运行在SDRAM 0x30000000 0x30000008 其他 0x60000000 0x60000008   1.     ldr r0,_start的作用： 可以看到，反汇编后转化为ldr r0,[pc, #4]，就是将pc值加上立即数4作为地址，将这个地址里的数赋值给r0；可以看到，不管这条代码被运行在哪里，结果r0都是等于0xeafffffe ；
2.      adr r0,_start的作用： 首先adr本身实际上被执行为add r0, pc, #0，当运行在SRAM时；r0=0x000C，当运行在SDRAM时，r0=0x3000000C，所以运行在哪里，这条代码产生的结果是不一样的！
3.     ldr r0,=_start 此时被实际执行为ldr r0,[pc, #0]，所以不管运行在哪里，r0输出的结果都是0x3000000C！
总结： Ldr r0,lable 实际上是将lable这个标号的数据赋值给r0，和运行在哪里没有关系 Ldr r0,=lable 实际上是将lable的标号（地址,连接时确定）赋值给r0，和运行在哪里没有关系 Adr r0,lable 实际上是将lable当前的运行地址赋值给r0，和运行在哪里有关！
