一、整体思路

这一节我们重点学习框架，就是编程的思想。架构很重要。采用分层的思想，面向对象的编程思想。

1、怎样在LCD上显示一个文件


2、如何组织代码

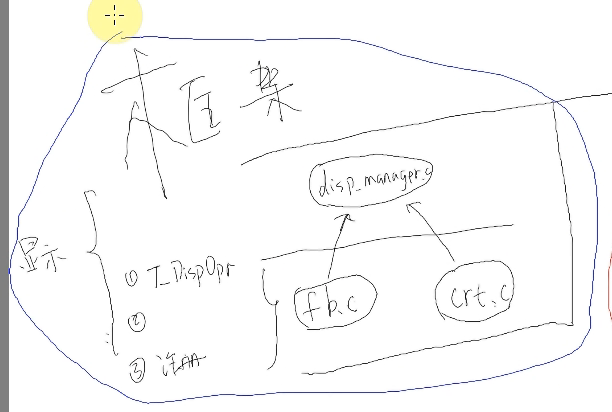

分层的结构 main--draw--XXX_manager--fb.c等

二、分层编写-底层实现

1、显示部分代码编写

[cpp] view plain copy print?
  1. show_filedisplayfb.c
  2. show_filedisplaydisp_manager.c
  3. show_fileincludeconfig.h
  4. show_fileincludedisp_manager.h
  5. show_filedrawdraw.c
show_filedisplayfb.c show_filedisplaydisp_manager.c show_fileincludeconfig.h show_fileincludedisp_manager.h show_filedrawdraw.c 先写fb.c 一面向对象编程思想 设置构造一个结构体 结构体需要有哪些成员呢： 显示部分，一定有一个显示函数，FB要显示就要初始化，所以有一个fb初始化函数，换页的时候我们要进行清屏操作，要有一个清屏函数，所以要有3个函数。 （1）    fb初始化 （2）    显示函数 （3）    清屏函数 只有函数还不全，还需要一些属性，如定义一个名字“fb”，X坐标，Y坐标，多少位表示一个像素等属性。 disp_manager.h中结构体设计如下 [cpp] view plain copy print?
  1. typedef struct DispOpr {
  2.     char *name;
  3.     int iXres;
  4.     int iYres;
  5.     int iBpp;
  6.     int (*DeviceInit)(void);
  7.     int (*ShowPixel)(int iPenX, int iPenY, unsigned int dwColor);
  8.     int (*CleanScreen)(unsigned int dwBackColor);
  9.     struct DispOpr *ptNext;
  10. }T_DispOpr, *PT_DispOpr;
typedef struct DispOpr { char *name; int iXres; int iYres; int iBpp; int (*DeviceInit)(void); int (*ShowPixel)(int iPenX, int iPenY, unsigned int dwColor); int (*CleanScreen)(unsigned int dwBackColor); struct DispOpr *ptNext; }T_DispOpr, *PT_DispOpr;fb.c初始化结构体，并写出对应的函数。
[cpp] view plain copy print?
  1. static T_DispOpr g_tFBOpr = {
  2.     .name        = "fb",
  3.     .DeviceInit  = FBDeviceInit,
  4.     .ShowPixel   = FBShowPixel,
  5.     .CleanScreen = FBCleanScreen,
  6. };
static T_DispOpr g_tFBOpr = { .name = "fb", .DeviceInit = FBDeviceInit, .ShowPixel = FBShowPixel, .CleanScreen = FBCleanScreen, }; 结构体用到这些函数 ，所以事先声明一下，都是static所以只能在本文件中使用，外面想用只能通过上一层。 [cpp] view plain copy print?
  1. static int FBDeviceInit(void);
  2. static int FBShowPixel(int iX, int iY, unsigned int dwColor);
  3. static int FBCleanScreen(unsigned int dwBackColor);
static int FBDeviceInit(void); static int FBShowPixel(int iX, int iY, unsigned int dwColor); static int FBCleanScreen(unsigned int dwBackColor); 在哪注册？ [cpp] view plain copy print?
  1. int FBInit(void)
  2. {
  3.     return RegisterDispOpr(&g_tFBOpr);
  4. }
int FBInit(void) { return RegisterDispOpr(&g_tFBOpr); } 这里就不能写成static了。 注册就是把结构体加入链表中，链表比数组更灵活，大小随意。 一开始链表头是空的，所以让指针指向这个结构体。在注册就让next指向新结构体。 实现三个函数： 注意这里是应用程序所以是一些open，read等函数。 如：g_fd = open(FB_DEVICE_NAME, O_RDWR); 这里不应该把设备名字定死，所以写一个config文件 [cpp] view plain copy print?
  1. #ifndef _CONFIG_H
  2. #define _CONFIG_H
  3.
  4. #include
  5.
  6. #define FB_DEVICE_NAME "/dev/fb0"
  7.
  8. #define COLOR_BACKGROUND   0xE7DBB5  /* 泛黄的纸 */
  9. #define COLOR_FOREGROUND   0x514438  /* 褐 {MOD}字体 */
  10.
  11. #define DBG_PRINTF(...)
  12. //#define DBG_PRINTF printf
  13.
  14. #endif /* _CONFIG_H */
#ifndef _CONFIG_H #define _CONFIG_H #include #define FB_DEVICE_NAME "/dev/fb0" #define COLOR_BACKGROUND 0xE7DBB5 /* 泛黄的纸 */ #define COLOR_FOREGROUND 0x514438 /* 褐 {MOD}字体 */ #define DBG_PRINTF(...) //#define DBG_PRINTF printf #endif /* _CONFIG_H */ DBG_PRINTF：这个宏可以控制打印开关。 显示做好了，但是我们显示内容在哪呢？需要设置显示字体，得到显示的点阵。如显示ASCII还是ABK，还是freetype。同理写出这部分代码。 代码： fb.c：重点是结构 [cpp] view plain copy print?
  1. #include
  2. #include
  3. #include
  4. #include
  5. #include
  6. #include
  7. #include
  8. #include
  9. #include
  10.
  11. static int FBDeviceInit(void);
  12. static int FBShowPixel(int iX, int iY, unsigned int dwColor);
  13. static int FBCleanScreen(unsigned int dwBackColor);
  14.
  15.
  16. static int g_fd;
  17.
  18. static struct fb_var_screeninfo g_tFBVar;  //可变参数
  19. static struct fb_fix_screeninfo g_tFBFix;    //固定参数
  20. static unsigned char *g_pucFBMem;          //内存映射
  21. static unsigned int g_dwScreenSize;        //FB屏幕大小
  22.
  23. static unsigned int g_dwLineWidth;         //一行宽度：一行的像素*像素位数/8字节
  24. static unsigned int g_dwPixelWidth;        //每个像素占据多少字节：BPP/8=2字节（一个像素占据2字节）
  25.
  26. static T_DispOpr g_tFBOpr = {
  27.     .name        = "fb",
  28.     .DeviceInit  = FBDeviceInit,
  29.     .ShowPixel   = FBShowPixel,
  30.     .CleanScreen = FBCleanScreen,
  31. };
  32.
  33. static int FBDeviceInit(void)
  34. {
  35.     int ret;
  36.
  37.     g_fd = open(FB_DEVICE_NAME, O_RDWR);
  38.     if (0 > g_fd)
  39.     {
  40.         DBG_PRINTF("can't open %s ", FB_DEVICE_NAME);
  41.     }
  42.
  43.     ret = ioctl(g_fd, FBIOGET_VSCREENINFO, &g_tFBVar);
  44.     if (ret < 0)
  45.     {
  46.         DBG_PRINTF("can't get fb's var ");
  47.         return -1;
  48.     }
  49.
  50.     ret = ioctl(g_fd, FBIOGET_FSCREENINFO, &g_tFBFix);
  51.     if (ret < 0)
  52.     {
  53.         DBG_PRINTF("can't get fb's fix ");
  54.         return -1;
  55.     }
  56.
  57.     g_dwScreenSize = g_tFBVar.xres * g_tFBVar.yres * g_tFBVar.bits_per_pixel / 8;
  58.     g_pucFBMem = (unsigned char *)mmap(NULL , g_dwScreenSize, PROT_READ | PROT_WRITE, MAP_SHARED, g_fd, 0);
  59.     if (0 > g_pucFBMem)
  60.     {
  61.         DBG_PRINTF("can't mmap ");
  62.         return -1;
  63.     }
  64.
  65.     g_tFBOpr.iXres       = g_tFBVar.xres;
  66.     g_tFBOpr.iYres       = g_tFBVar.yres;
  67.     g_tFBOpr.iBpp        = g_tFBVar.bits_per_pixel;  //设置坐标和多少位表示一个像素
  68.
  69.     g_dwLineWidth  = g_tFBVar.xres * g_tFBVar.bits_per_pixel / 8;
  70.     g_dwPixelWidth = g_tFBVar.bits_per_pixel / 8;
  71.
  72.     return 0;
  73. }
  74.
  75. //RRGGBB  16: 24转成565
  76. static int FBShowPixel(int iX, int iY, unsigned int dwColor)
  77. {
  78.     unsigned char *pucFB;
  79.     unsigned short *pwFB16bpp;
  80.     unsigned int *pdwFB32bpp;
  81.     unsigned short wColor16bpp; /* 565 */
  82.     int iRed;
  83.     int iGreen;
  84.     int iBlue;
  85.
  86.     if ((iX >= g_tFBVar.xres) || (iY >= g_tFBVar.yres))
  87.     {
  88.         DBG_PRINTF("out of region ");
  89.         return -1;
  90.     }
  91.
  92.     pucFB      = g_pucFBMem + g_dwLineWidth * iY + g_dwPixelWidth * iX;
  93.     pwFB16bpp  = (unsigned short *)pucFB;
  94.     pdwFB32bpp = (unsigned int *)pucFB;
  95.
  96.     switch (g_tFBVar.bits_per_pixel)
  97.     {
  98.         case 8:
  99.         {
  100.             *pucFB = (unsigned char)dwColor;
  101.             break;
  102.         }
  103.         case 16:
  104.         {
  105.             iRed   = (dwColor >> (16+3)) & 0x1f;
  106.             iGreen = (dwColor >> (8+2)) & 0x3f;
  107.             iBlue  = (dwColor >> 3) & 0x1f;
  108.             wColor16bpp = (iRed << 11) | (iGreen << 5) | iBlue;
  109.             *pwFB16bpp  = wColor16bpp;
  110.             break;
  111.         }
  112.         case 32:
  113.         {
  114.             *pdwFB32bpp = dwColor;
  115.             break;
  116.         }
  117.         default :
  118.         {
  119.             DBG_PRINTF("can't support %d bpp ", g_tFBVar.bits_per_pixel);
  120.             return -1;
  121.         }
  122.     }
  123.
  124.     return 0;
  125. }
  126.
  127. static int FBCleanScreen(unsigned int dwBackColor)
  128. {
  129.     unsigned char *pucFB;
  130.     unsigned short *pwFB16bpp;
  131.     unsigned int *pdwFB32bpp;
  132.     unsigned short wColor16bpp; /* 565 */
  133.     int iRed;
  134.     int iGreen;
  135.     int iBlue;
  136.     int i = 0;
  137.
  138.     pucFB      = g_pucFBMem;
  139.     pwFB16bpp  = (unsigned short *)pucFB;
  140.     pdwFB32bpp = (unsigned int *)pucFB;
  141.
  142.     switch (g_tFBVar.bits_per_pixel)
  143.     {
  144.         case 8:
  145.         {
  146.             memset(g_pucFBMem, dwBackColor, g_dwScreenSize);
  147.             break;
  148.         }
  149.         case 16:
  150.         {
  151.             iRed   = (dwBackColor >> (16+3)) & 0x1f;
  152.             iGreen = (dwBackColor >> (8+2)) & 0x3f;
  153.             iBlue  = (dwBackColor >> 3) & 0x1f;
  154.             wColor16bpp = (iRed << 11) | (iGreen << 5) | iBlue;
  155.             while (i < g_dwScreenSize)
  156.             {
  157.                 *pwFB16bpp  = wColor16bpp;
  158.                 pwFB16bpp++;
  159.                 i += 2;
  160.             }
  161.             break;
  162.         }
  163.         case 32:
  164.         {
  165.             while (i < g_dwScreenSize)
  166.             {
  167.                 *pdwFB32bpp = dwBackColor;
  168.                 pdwFB32bpp++;
  169.                 i += 4;
  170.             }
  171.             break;
  172.         }
  173.         default :
  174.         {
  175.             DBG_PRINTF("can't support %d bpp ", g_tFBVar.bits_per_pixel);
  176.             return -1;
  177.         }
  178.     }
  179.
  180.     return 0;
  181. }
  182.
  183. int FBInit(void)
  184. {
  185.     return RegisterDispOpr(&g_tFBOpr);
  186. }
#include #include #include #include #include #include #include #include #include static int FBDeviceInit(void); static int FBShowPixel(int iX, int iY, unsigned int dwColor); static int FBCleanScreen(unsigned int dwBackColor); static int g_fd; static struct fb_var_screeninfo g_tFBVar; //可变参数 static struct fb_fix_screeninfo g_tFBFix; //固定参数 static unsigned char *g_pucFBMem; //内存映射 static unsigned int g_dwScreenSize; //FB屏幕大小 static unsigned int g_dwLineWidth; //一行宽度：一行的像素*像素位数/8字节 static unsigned int g_dwPixelWidth; //每个像素占据多少字节：BPP/8=2字节（一个像素占据2字节） static T_DispOpr g_tFBOpr = { .name = "fb", .DeviceInit = FBDeviceInit, .ShowPixel = FBShowPixel, .CleanScreen = FBCleanScreen, }; static int FBDeviceInit(void) { int ret; g_fd = open(FB_DEVICE_NAME, O_RDWR); if (0 > g_fd) { DBG_PRINTF("can't open %s ", FB_DEVICE_NAME); } ret = ioctl(g_fd, FBIOGET_VSCREENINFO, &g_tFBVar); if (ret < 0) { DBG_PRINTF("can't get fb's var "); return -1; } ret = ioctl(g_fd, FBIOGET_FSCREENINFO, &g_tFBFix); if (ret < 0) { DBG_PRINTF("can't get fb's fix "); return -1; } g_dwScreenSize = g_tFBVar.xres * g_tFBVar.yres * g_tFBVar.bits_per_pixel / 8; g_pucFBMem = (unsigned char *)mmap(NULL , g_dwScreenSize, PROT_READ | PROT_WRITE, MAP_SHARED, g_fd, 0); if (0 > g_pucFBMem) { DBG_PRINTF("can't mmap "); return -1; } g_tFBOpr.iXres = g_tFBVar.xres; g_tFBOpr.iYres = g_tFBVar.yres; g_tFBOpr.iBpp = g_tFBVar.bits_per_pixel; //设置坐标和多少位表示一个像素 g_dwLineWidth = g_tFBVar.xres * g_tFBVar.bits_per_pixel / 8; g_dwPixelWidth = g_tFBVar.bits_per_pixel / 8; return 0; } //RRGGBB 16: 24转成565 static int FBShowPixel(int iX, int iY, unsigned int dwColor) { unsigned char *pucFB; unsigned short *pwFB16bpp; unsigned int *pdwFB32bpp; unsigned short wColor16bpp; /* 565 */ int iRed; int iGreen; int iBlue; if ((iX >= g_tFBVar.xres) || (iY >= g_tFBVar.yres)) { DBG_PRINTF("out of region "); return -1; } pucFB = g_pucFBMem + g_dwLineWidth * iY + g_dwPixelWidth * iX; pwFB16bpp = (unsigned short *)pucFB; pdwFB32bpp = (unsigned int *)pucFB; switch (g_tFBVar.bits_per_pixel) { case 8: { *pucFB = (unsigned char)dwColor; break; } case 16: { iRed = (dwColor >> (16+3)) & 0x1f; iGreen = (dwColor >> (8+2)) & 0x3f; iBlue = (dwColor >> 3) & 0x1f; wColor16bpp = (iRed << 11) | (iGreen << 5) | iBlue; *pwFB16bpp = wColor16bpp; break; } case 32: { *pdwFB32bpp = dwColor; break; } default : { DBG_PRINTF("can't support %d bpp ", g_tFBVar.bits_per_pixel); return -1; } } return 0; } static int FBCleanScreen(unsigned int dwBackColor) { unsigned char *pucFB; unsigned short *pwFB16bpp; unsigned int *pdwFB32bpp; unsigned short wColor16bpp; /* 565 */ int iRed; int iGreen; int iBlue; int i = 0; pucFB = g_pucFBMem; pwFB16bpp = (unsigned short *)pucFB; pdwFB32bpp = (unsigned int *)pucFB; switch (g_tFBVar.bits_per_pixel) { case 8: { memset(g_pucFBMem, dwBackColor, g_dwScreenSize); break; } case 16: { iRed = (dwBackColor >> (16+3)) & 0x1f; iGreen = (dwBackColor >> (8+2)) & 0x3f; iBlue = (dwBackColor >> 3) & 0x1f; wColor16bpp = (iRed << 11) | (iGreen << 5) | iBlue; while (i < g_dwScreenSize) { *pwFB16bpp = wColor16bpp; pwFB16bpp++; i += 2; } break; } case 32: { while (i < g_dwScreenSize) { *pdwFB32bpp = dwBackColor; pdwFB32bpp++; i += 4; } break; } default : { DBG_PRINTF("can't support %d bpp ", g_tFBVar.bits_per_pixel); return -1; } } return 0; } int FBInit(void) { return RegisterDispOpr(&g_tFBOpr); }disp_manager.c：重点是链表操作 [cpp] view plain copy print?
  1. #include
  2. #include
  3. #include
  4.
  5. static PT_DispOpr g_ptDispOprHead;
  6.
  7. int RegisterDispOpr(PT_DispOpr ptDispOpr)
  8. {
  9.     PT_DispOpr ptTmp;
  10.
  11.     if (!g_ptDispOprHead)
  12.     {
  13.         g_ptDispOprHead   = ptDispOpr;
  14.         ptDispOpr->ptNext = NULL;
  15.     }
  16.     else
  17.     {
  18.         ptTmp = g_ptDispOprHead;
  19.         while (ptTmp->ptNext)
  20.         {
  21.             ptTmp = ptTmp->ptNext;
  22.         }
  23.         ptTmp->ptNext      = ptDispOpr;
  24.         ptDispOpr->ptNext = NULL;
  25.     }
  26.
  27.     return 0;
  28. }
  29.
  30.
  31. void ShowDispOpr(void)
  32. {
  33.     int i = 0;
  34.     PT_DispOpr ptTmp = g_ptDispOprHead;
  35.
  36.     while (ptTmp)
  37.     {
  38.         printf("%02d %s ", i++, ptTmp->name);
  39.         ptTmp = ptTmp->ptNext;
  40.     }
  41. }
  42.
  43. PT_DispOpr GetDispOpr(char *pcName)
  44. {
  45.     PT_DispOpr ptTmp = g_ptDispOprHead;
  46.
  47.     while (ptTmp)
  48.     {
  49.         if (strcmp(ptTmp->name, pcName) == 0)
  50.         {
  51.             return ptTmp;
  52.         }
  53.         ptTmp = ptTmp->ptNext;
  54.     }
  55.     return NULL;
  56. }
  57.
  58. int DisplayInit(void)
  59. {
  60.     int iError;
  61.
  62.     iError = FBInit();
  63.
  64.     return iError;
  65. }
#include #include #include static PT_DispOpr g_ptDispOprHead; int RegisterDispOpr(PT_DispOpr ptDispOpr) { PT_DispOpr ptTmp; if (!g_ptDispOprHead) { g_ptDispOprHead = ptDispOpr; ptDispOpr->ptNext = NULL; } else { ptTmp = g_ptDispOprHead; while (ptTmp->ptNext) { ptTmp = ptTmp->ptNext; } ptTmp->ptNext = ptDispOpr; ptDispOpr->ptNext = NULL; } return 0; } void ShowDispOpr(void) { int i = 0; PT_DispOpr ptTmp = g_ptDispOprHead; while (ptTmp) { printf("%02d %s ", i++, ptTmp->name); ptTmp = ptTmp->ptNext; } } PT_DispOpr GetDispOpr(char *pcName) { PT_DispOpr ptTmp = g_ptDispOprHead; while (ptTmp) { if (strcmp(ptTmp->name, pcName) == 0) { return ptTmp; } ptTmp = ptTmp->ptNext; } return NULL; } int DisplayInit(void) { int iError; iError = FBInit(); return iError; }

2、字体部分编写

思路如上一样，分配、设置、注册结构体。

3、编码部分编写

思路如上一样，分配、设置、注册结构体。

三、分层编写-上层实现

1、draw.c

组织底层代码

2、main.c

解析命令-打开文本-显示文本-换页-返回上一页等 [cpp] view plain copy print?
  1. #include
  2. #include
  3. #include
  4. #include
  5. #include
  6. #include
  7. #include
  8. #include
  9. #include
  10.
  11.
  12. /* ./show_file [-s Size] [-f freetype_font_file] [-h HZK]  */
  13. int main(int argc, char **argv)
  14. {
  15.     int iError;
  16.     unsigned int dwFontSize = 16;
  17.     char acHzkFile[128];
  18.     char acFreetypeFile[128];
  19.     char acTextFile[128];
  20.
  21.     char acDisplay[128];
  22.
  23.     char cOpr;
  24.     int bList = 0;
  25.
