Nand Flash 是一个存储芯片
那么：这样的操作很理“ 读地址A的数据，把数据B写到地址A”

问1：原理图上的Nand Flash和SC2440之间只有数据线，怎么传输地址？
 答：在Data0-Data7上既传输数据，又传输地址，当ALE为高电平时传输的是地址

问2：从Nand Flash芯片手册可知，要操作Nand Flash需要先发出命令，怎么传入命令。
答：在Data0-Data7既传输数据，又传输地址，也传输命令
        当ALE为高电平时传输的是地址
       当CLE为高电平时传输的是命令
       当ALE和CLE为低电平时传输的是数据

问3：数据线既接到Nand Flash，也接到NOR Flash，还接到SDRAM等等，怎么避免干扰？
答：这些设备，要访问之前必须选中
       没有选中的芯片不会工作，相当于没有接一样

问4：假设烧写Nand Flash，把命令、地址、数据发给它之后，Nand Flash肯定不可能瞬间完成烧写的，怎么判断烧写完成？
答：通过状态引脚RnB来判断：它为高电平表示就绪，它为低电平正忙。


怎么操作Nand Flash呢？
答：根据Nand Flash的芯片手册，一般的过程是：
      发出命令
      发出地址
      读写数据

以上操作可以从时序图上得到

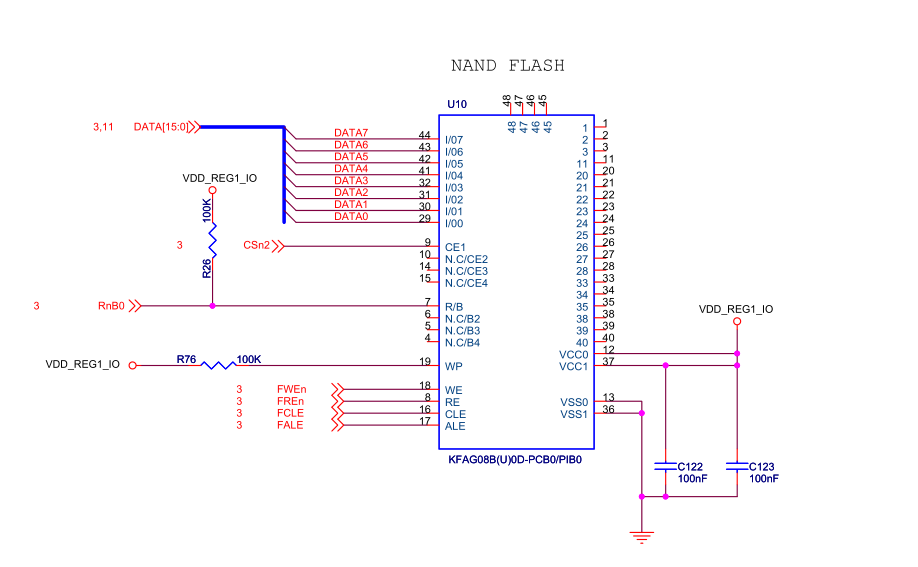

我们先看下nandflash的布线

有data0 到data7 八根数据线
nandflash是个存储芯片，那我提出请求：读地址a的数据，把数据b写到a地址上去那么我们看原理图只看到data0-data7,没有看到地址引脚，那怎么把地址传给我们的开发板复用，这几个引脚即传数据也传地址怎么分别是数据还是地址呢，有个ALE信号，当ALE是高电平时，传输的是地址但是它不仅只传输地址和数据，还传输命令，在nand flash芯片手册可知，要操作nandflash要先发出命令，只有八条数据线，怎么传输命令呢？？？当CLE为高电平的时候传输的就是命令，当ALE和CLE都为低电平的时候传输的是数据。这个data0 有的开发板不仅仅只接nandflash，还有的接norflash等等非常多的地方数据线地址线等即接到nandflash,也接到norflash,还接到sdram，DM9000等等。怎么避免干扰，比如说我访问nandflash的时候，norflash就不要给我提供数据你就要相当与没接一样，怎么避免干扰呢？？？就是通过这些设备要访问之前，必须选中，什么叫选中呢，他们都有片选信号，就要我们的片选引脚变为低电平选中，就是cs引脚，没有选中的芯片不会工作，相当于没接一样
假设烧写nandflash,把数据、命令、地址发给他之后，nandflash肯定是不可能瞬间完成的，怎么判断烧写完成，通过状态引脚RnB来判断，它为高电平表示完成就绪。为低电平表示正忙
we和re就是读写信号..

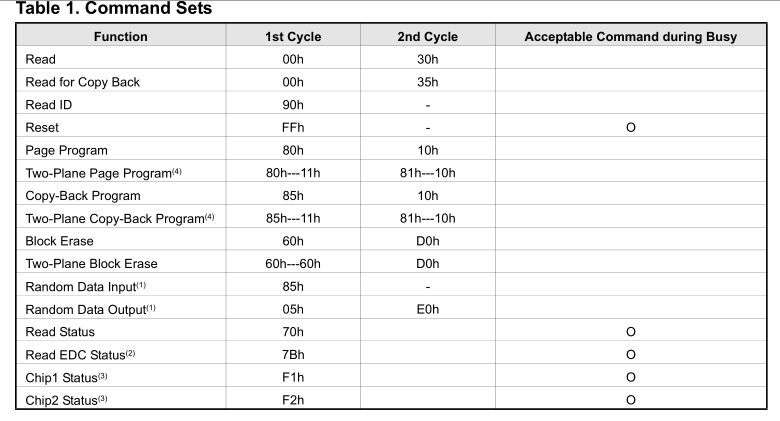

怎么操作nandflash 根据nandflash的芯片手册，一般过程是：发出命令，发出地址，读写数据。 nandflash的命令表格如下

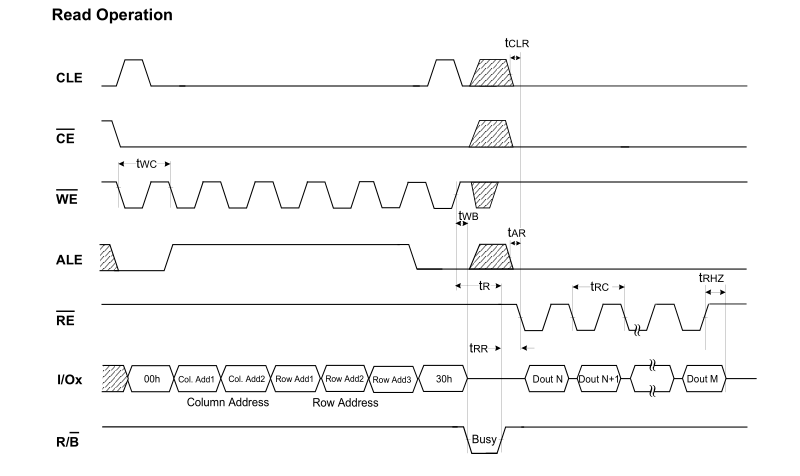

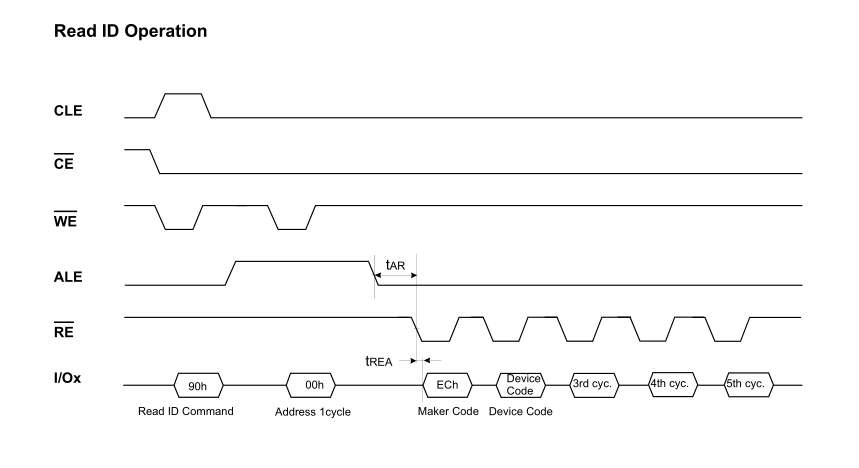

我们往下看，拿个例子来看，读ID这个例子的时序图

每个nandflash都会内嵌ID，比如厂家ID啊等等。时序图横轴是时间，时序图怎么看呢，从左往右看。纵向方向就是一列一列来看然后可以看到发出命令 90,怎么知道的，在数据线上发出90这个值，怎么知道它是命令的，就是CLE是高电平。然后给它一个写脉冲。这个写信号的上升沿nandflash就会把数据存进来，它就知道了我是一个命令。然后接着发出一个0地址，然后就可以读数据了
对于我们芯片来说里面集成了一个nandflash控制器，内部接线。它帮我们简化了这些操作，

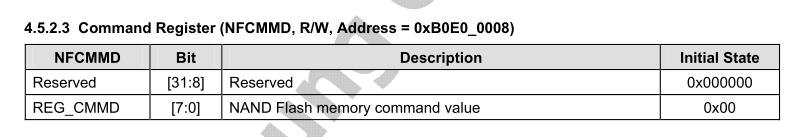

nandflash 芯片（rus5pv210）选中芯片发命令的操作 CLE变为高电平把命令值写到NFCMD寄存器里就可以了在data0-data7输出命令值提供一个写脉冲

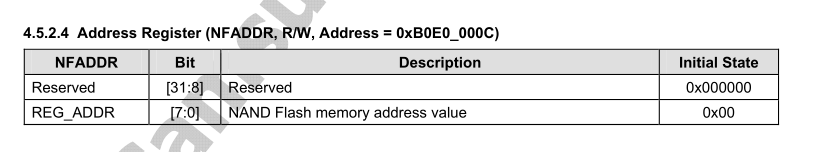

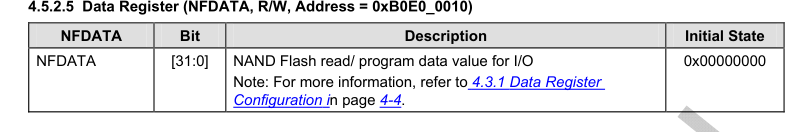

选中芯片发地址 ALE输出高电平在data0-data7输出地址值把地址写入NFADDR寄存器里就可以了提供一个写脉冲选中芯片发数据 ALE,CLE输出低电平在data0-data7输出数据的值把地址写入NFDATA寄存器里就可以了提供一个写脉冲
选中芯片读数据发出一个读脉冲读data0-data7的数据

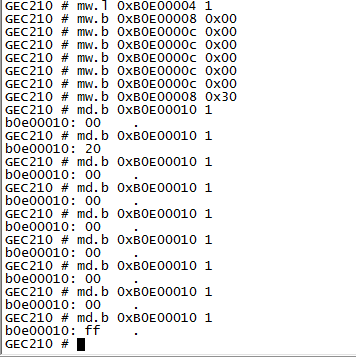

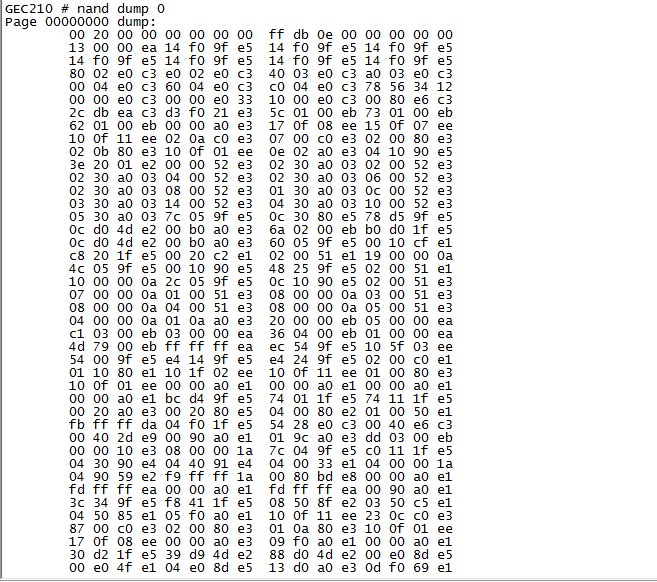

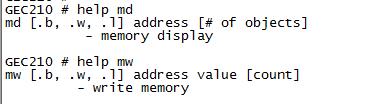

我们可以用uboot体验nandflash的操作
1.读ID，时序图在上面选中发出0x90命令发出地址0x00 读第一个数据会得到0xEC 读第二个数据得到device code
选中的话芯片手册的nand flash章节可以知道
