Linux DTS(Device Tree Source)设备树详解

2019-07-13 09:22发布

一.什么是DTS?为什么要引入DTS?



DTS即Device Tree Source 设备树源码, Device Tree是一种描述硬件的数据结构,它起源于 OpenFirmware (OF)。

在Linux 2.6中,ARM架构的板极硬件细节过多地被硬编码在arch/arm/plat-xxx和arch/arm/mach-xxx,比如板上的platform设备、resource、i2c_board_info、spi_board_info以及各种硬件的platform_data,这些板级细节代码对内核来讲只不过是垃圾代码。而采用Device Tree后,许多硬件的细节可以直接透过它传递给Linux,而不再需要在kernel中进行大量的冗余编码。

每次正式的linux kernel release之后都会有两周的merge window,在这个窗口期间,kernel各个部分的维护者都会提交各自的patch,将自己测试稳定的代码请求并入kernel main line。每到这个时候,Linus就会比较繁忙,他需要从各个内核维护者的分支上取得最新代码并merge到自己的kernel source tree中。Tony Lindgren,内核OMAP development tree的维护者,发送了一个邮件给Linus,请求提交OMAP平台代码修改,并给出了一些细节描述:

       1)简单介绍本次改动

       2)关于如何解决merge conficts。有些git mergetool就可以处理,不能处理的,给出了详细介绍和解决方案

       一切都很平常,也给出了足够的信息,然而,正是这个pull request引发了一场针对ARM linux的内核代码的争论。我相信Linus一定是对ARM相关的代码早就不爽了,ARM的merge工作量较大倒在其次,主要是他认为ARM很多的代码都是垃圾,代码里面有若干愚蠢的table,而多个人在维护这个table,从而导致了冲突。因此,在处理完OMAP的pull request之后(Linus并非针对OMAP平台,只是Tony Lindgren撞在枪口上了),他发出了怒吼:

     Gaah.Guys, this whole ARM thing is a f*cking pain in the ass.



之后经过一些讨论,对ARM平台的相关code做出如下相关规范调整,这个也正是引入DTS的原因。

1、ARM的核心代码仍然保存在arch/arm目录下

2、ARM SoC core architecture code保存在arch/arm目录下

3、ARM SOC的周边外设模块的驱动保存在drivers目录下

4、ARM SOC的特定代码在arch/arm/mach-xxx目录下

5、ARM SOC board specific的代码被移除,由DeviceTree机制来负责传递硬件拓扑和硬件资源信息。

本质上,Device Tree改变了原来用hardcode方式将HW 配置信息嵌入到内核代码的方法,改用bootloader传递一个DB的形式。

如果我们认为kernel是一个black box,那么其输入参数应该包括:

a.识别platform的信息  b.runtime的配置参数  c.设备的拓扑结构以及特性

对于嵌入式系统,在系统启动阶段,bootloader会加载内核并将控制权转交给内核,此外,还需要把上述的三个参数信息传递给kernel,以便kernel可以有较大的灵活性。在linux kernel中,Device Tree的设计目标就是如此。



二.DTS基本知识

1.DTS的加载过程

如果要使用Device Tree,首先用户要了解自己的硬件配置和系统运行参数,并把这些信息组织成Device Tree source file。通过DTC(Device Tree Compiler),可以将这些适合人类阅读的Device Tree source file变成适合机器处理的Device Tree binary file(有一个更好听的名字,DTB,device tree blob)。在系统启动的时候,boot program(例如:firmware、bootloader)可以将保存在flash中的DTB copy到内存(当然也可以通过其他方式,例如可以通过bootloader的交互式命令加载DTB,或者firmware可以探测到device的信息,组织成DTB保存在内存中),并把DTB的起始地址传递给client program(例如OS kernel,bootloader或者其他特殊功能的程序)。对于计算机系统(computer system),一般是firmware->bootloader->OS,对于嵌入式系统,一般是bootloader->OS。

2.DTS的描述信息

Device Tree由一系列被命名的结点(node)和属性(property)组成,而结点本身可包含子结点。所谓属性,其实就是成对出现的name和value。在Device Tree中,可描述的信息包括(原先这些信息大多被hard code到kernel中):

CPU的数量和类别

内存基地址和大小

总线和桥

外设连接

中断控制器和中断使用情况

GPIO控制器和GPIO使用情况

Clock控制器和Clock使用情况

       它基本上就是画一棵电路板上CPU、总线、设备组成的树,Bootloader会将这棵树传递给内核,然后内核可以识别这棵树,并根据它展开出Linux内核中的platform_device、i2c_client、spi_device等设备,而这些设备用到的内存、IRQ等资源,也被传递给了内核,内核会将这些资源绑定给展开的相应的设备。

是否Device Tree要描述系统中的所有硬件信息?答案是否定的。基本上,那些可以动态探测到的设备是不需要描述的,例如USB device。不过对于SOC上的usb hostcontroller,它是无法动态识别的,需要在device tree中描述。同样的道理,在computersystem中,PCI device可以被动态探测到,不需要在device tree中描述,但是PCI bridge如果不能被探测,那么就需要描述之。

.dts文件是一种ASCII 文本格式的Device Tree描述,此文本格式非常人性化,适合人类的阅读习惯。基本上,在ARM Linux在,一个.dts文件对应一个ARM的machine,一般放置在内核的arch/arm/boot/dts/目录。由于一个SoC可能对应多个machine(一个SoC可以对应多个产品和电路板),势必这些.dts文件需包含许多共同的部分,Linux内核为了简化,把SoC公用的部分或者多个machine共同的部分一般提炼为.dtsi,类似于C语言的头文件。其他的machine对应的.dts就include这个.dtsi。譬如,对于RK3288而言, rk3288.dtsi就被rk3288-chrome.dts所引用,rk3288-chrome.dts有如下一行:#include“rk3288.dtsi”

对于rtd1195,在 rtd-119x-nas.dts中就包含了/include/ "rtd-119x.dtsi"
当然,和C语言的头文件类似,.dtsi也可以include其他的.dtsi,譬如几乎所有的ARM SoC的.dtsi都引用了skeleton.dtsi,即#include"skeleton.dtsi“

或者 /include/ "skeleton.dtsi"



正常情况下所有的dts文件以及dtsi文件都含有一个根节点”/”,这样include之后就会造成有很多个根节点? 按理说 device tree既然是一个树,那么其只能有一个根节点,所有其他的节点都是派生于根节点的child node.

其实Device Tree Compiler会对DTS的node进行合并,最终生成的DTB中只有一个 root  node.

   device tree的基本单元是node。这些node被组织成树状结构,除了root node,每个node都只有一个parent。一个device tree文件中只能有一个root node。每个node中包含了若干的property/value来描述该node的一些特性。每个node用节点名字(node name)标识,节点名字的格式是node-name@unit-address。如果该node没有reg属性(后面会描述这个property),那么该节点名字中必须不能包括@和unit-address。unit-address的具体格式是和设备挂在那个bus上相关。例如对于cpu,其unit-address就是从0开始编址,以此加一。而具体的设备,例如以太网控制器,其unit-address就是寄存器地址。root node的node name是确定的,必须是“/”。

在一个树状结构的device tree中,如何引用一个node呢?要想唯一指定一个node必须使用full path,例如/node-name-1/node-name-2/node-name-N。

3.DTS的组成结构



/ { node1 { a-string-property = "A string"; a-string-list-property = "first string", "second string"; a-byte-data-property = [0x01 0x23 0x34 0x56]; child-node1 { first-child-property; second-child-property = <1>; a-string-property = "Hello, world"; }; child-node2 { }; }; node2 { an-empty-property; a-cell-property = <1 2 3 4>; /* each number (cell) is a uint32 */ child-node1 { }; }; };


上述.dts文件并没有什么真实的用途,但它基本表征了一个Device Tree源文件的结构:
1个root结点"/";
root结点下面含一系列子结点,本例中为"node1"和 "node2";
结点"node1"下又含有一系列子结点,本例中为"child-node1"和 "child-node2";
各结点都有一系列属性。这些属性可能为空,如"an-empty-property";可能为字符串,如"a-string-property";可能为字符串数组,如"a-string-list-property";可能为Cells(由u32整数组成),如"second-child-property",可能为二进制数,如"a-byte-data-property"。

下面以一个最简单的machine为例来看如何写一个.dts文件。假设此machine的配置如下:
1个双核ARM Cortex-A9 32位处理器;
ARM的local bus上的内存映射区域分布了2个串口(分别位于0x101F1000 和 0x101F2000)、GPIO控制器(位于0x101F3000)、SPI控制器(位于0x10115000)、中断控制器(位于0x10140000)和一个external bus桥;
External bus桥上又连接了SMC SMC91111 Ethernet(位于0x10100000)、I2C控制器(位于0x10160000)、64MB NOR Flash(位于0x30000000);
External bus桥上连接的I2C控制器所对应的I2C总线上又连接了Maxim DS1338实时钟(I2C地址为0x58)。
其对应的.dts文件为:     / { compatible = "acme,coyotes-revenge"; #address-cells = <1>; #size-cells = <1>; interrupt-parent = <&intc>; cpus { #address-cells = <1>; #size-cells = <0>; cpu@0 { compatible = "arm,cortex-a9"; reg = <0>; }; cpu@1 { compatible = "arm,cortex-a9"; reg = <1>; }; }; serial@101f0000 { compatible = "arm,pl011"; reg = <0x101f0000 0x1000 >; interrupts = < 1 0 >; }; serial@101f2000 { compatible = "arm,pl011"; reg = <0x101f2000 0x1000 >; interrupts = < 2 0 >; }; gpio@101f3000 { compatible = "arm,pl061"; reg = <0x101f3000 0x1000 0x101f4000 0x0010>; interrupts = < 3 0 >; }; intc: interrupt-controller@10140000 { compatible = "arm,pl190"; reg = <0x10140000 0x1000 >; interrupt-controller; #interrupt-cells = <2>; }; spi@10115000 { compatible = "arm,pl022"; reg = <0x10115000 0x1000 >; interrupts = < 4 0 >; }; external-bus { #address-cells = <2> #size-cells = <1>; ranges = <0 0 0x10100000 0x10000 // Chipselect 1, Ethernet 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash ethernet@0,0 { compatible = "smc,smc91c111"; reg = <0 0 0x1000>; interrupts = < 5 2 >; }; i2c@1,0 { compatible = "acme,a1234-i2c-bus"; #address-cells = <1>; #size-cells = <0>; reg = <1 0 0x1000>; rtc@58 { compatible = "maxim,ds1338"; reg = <58>; interrupts = < 7 3 >; }; }; flash@2,0 { compatible = "samsung,k8f1315ebm", "cfi-flash"; reg = <2 0 0x4000000>; }; }; };

上述.dts文件中,root结点"/"的compatible 属性compatible = "acme,coyotes-revenge";定义了系统的名称,它的组织形式为:,。Linux内核透过root结点"/"的compatible 属性即可判断它启动的是什么machine。

在.dts文件的每个设备,都有一个compatible属性,compatible属性用户驱动和设备的绑定。compatible 属性是一个字符串的列表,列表中的第一个字符串表征了结点代表的确切设备,形式为",",其后的字符串表征可兼容的其他设备。可以说前面的是特指,后面的则涵盖更广的范围。

如在arch/arm/boot/dts/vexpress-v2m.dtsi中的Flash结点:     flash@0,00000000 { compatible = "arm,vexpress-flash", "cfi-flash"; reg = <0 0x00000000 0x04000000>, <1 0x00000000 0x04000000>; bank-width = <4>; };
compatible属性的第2个字符串"cfi-flash"明显比第1个字符串"arm,vexpress-flash"涵盖的范围更广。

接下来root结点"/"的cpus子结点下面又包含2个cpu子结点,描述了此machine上的2个CPU,并且二者的compatible 属性为"arm,cortex-a9"。
注意cpus和cpus的2个cpu子结点的命名,它们遵循的组织形式为:[@],<>中的内容是必选项,[]中的则为可选项。name是一个ASCII字符串,用于描述结点对应的设备类型,如3com Ethernet适配器对应的结点name宜为ethernet,而不是3com509。如果一个结点描述的设备有地址,则应该给出@unit-address。多个相同类型设备结点的name可以一样,只要unit-address不同即可,如本例中含有cpu@0、cpu@1以及serial@101f0000与serial@101f2000这样的同名结点。设备的unit-address地址也经常在其对应结点的reg属性中给出。

reg的组织形式为reg = ,其中的每一组addresslength表明了设备使用的一个地址范围。address为1个或多个32位的整型(即cell),而length则为cell的列表或者为空(若#size-cells = 0)。address和length字段是可变长的,父结点的#address-cells和#size-cells分别决定了子结点的reg属性的address和length字段的长度。



在本例中,root结点的#address-cells = <1>;和#size-cells =<1>;决定了serial、gpio、spi等结点的address和length字段的长度分别为1。cpus 结点的#address-cells= <1>;和#size-cells =<0>;决定了2个cpu子结点的address为1,而length为空,于是形成了2个cpu的reg =<0>;和reg =<1>;。external-bus结点的#address-cells= <2>和#size-cells =<1>;决定了其下的ethernet、i2c、flash的reg字段形如reg = <0 00x1000>;、reg = <1 00x1000>;和reg = <2 00x4000000>;。其中,address字段长度为0,开始的第一个cell(0、1、2)是对应的片选,第2个cell(0,0,0)是相对该片选的基地址,第3个cell(0x1000、0x1000、0x4000000)为length。特别要留意的是i2c结点中定义的 #address-cells = <1>;和#size-cells =<0>;又作用到了I2C总线上连接的RTC,它的address字段为0x58,是设备的I2C地址。

root结点的子结点描述的是CPU的视图,因此root子结点的address区域就直接位于CPU的memory区域。但是,经过总线桥后的address往往需要经过转换才能对应的CPU的memory映射。external-bus的ranges属性定义了经过external-bus桥后的地址范围如何映射到CPU的memory区域。

ranges = <0 0 0x10100000 0x10000 // Chipselect 1, Ethernet 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash
ranges是地址转换表,其中的每个项目是一个子地址、父地址以及在子地址空间的大小的映射。映射表中的子地址、父地址分别采用子地址空间的#address-cells和父地址空间的#address-cells大小。对于本例而言,子地址空间的#address-cells为2,父地址空间的#address-cells值为1,因此0 0  0x10100000   0x10000的前2个cell为external-bus后片选0上偏移0,第3个cell表示external-bus后片选0上偏移0的地址空间被映射到CPU的0x10100000位置,第4个cell表示映射的大小为0x10000。ranges的后面2个项目的含义可以类推。

Device Tree中还可以中断连接信息,对于中断控制器而言,它提供如下属性:
interrupt-controller– 这个属性为空,中断控制器应该加上此属性表明自己的身份;
#interrupt-cells– 与#address-cells 和 #size-cells相似,它表明连接此中断控制器的设备的interrupts属性的cell大小。
在整个Device Tree中,与中断相关的属性还包括:
interrupt-parent– 设备结点透过它来指定它所依附的中断控制器的phandle,当结点没有指定interrupt-parent时,则从父级结点继承。对于本例而言,root结点指定了interrupt-parent= <&intc>;其对应于intc: interrupt-controller@10140000,而root结点的子结点并未指定interrupt-parent,因此它们都继承了intc,即位于0x10140000的中断控制器。

        interrupts – 用到了中断的设备结点透过它指定中断号、触发方法等,具体这个属性含有多少个cell,由它依附的中断控制器结点的#interrupt-cells属性决定。而具体每个cell又是什么含义,一般由驱动的实现决定,而且也会在Device Tree的binding文档中说明。

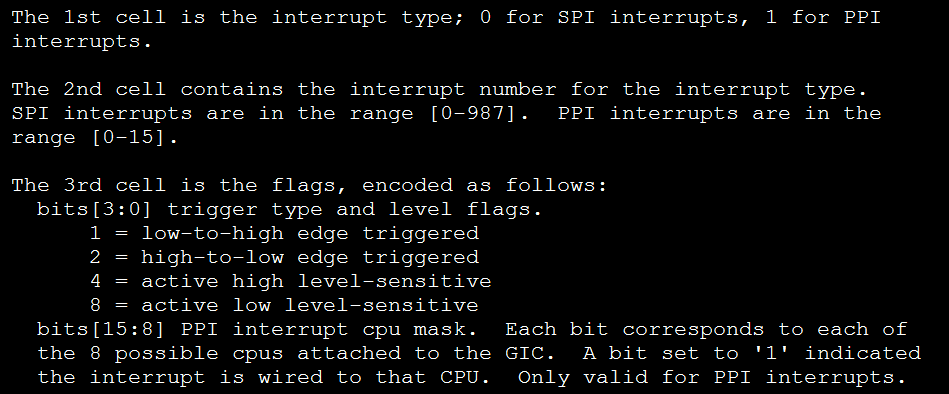

譬如,对于ARM GIC中断控制器而言,#interrupt-cells为3,它3个cell的具体含义kernel/Documentation/devicetree/bindings/arm/gic.txt就有如下文字说明:

PPI(Private peripheral interrupt)    SPI(Shared peripheral interrupt)

一个设备还可能用到多个中断号。对于ARM GIC而言,若某设备使用了SPI的168、169号2个中断,而言都是高电平触发,则该设备结点的interrupts属性可定义为:interrupts =<0 168 4>, <0 169 4>;

4.dts引起BSP和driver的变更

没有使用dts之前的BSP和driver



使用dts之后的driver







针对上面的dts,注意一下几点:

1).rtk_gpio_ctl_mlk这个是node的名字,自己可以随便定义,当然最好是见名知意,可以通过驱动程序打印当前使用的设备树节点

        printk(“now dts node name is %s ",pdev->dev.of_node->name);

2). compatible选项是用来和驱动程序中的of_match_table指针所指向的of_device_id结构里的compatible字段匹配的,只有dts里的compatible字段的名字和驱动程序中of_device_id里的compatible字段的名字一样,驱动程序才能进入probe函数

3).对于gpios这个字段,首先&rtk_iso_gpio指明了这个gpio是连接到的是rtk_iso_gpio,接着那个8是gpio number偏移量,它是以rtk_iso_gpiobase为基准的,紧接着那个0说明目前配置的gpio number 是设置成输入input,如果是1就是设置成输出output.最后一个字段1是指定这个gpio 默认为高电平,如果是0则是指定这个gpio默认为低电平

4).如果驱动里面只是利用compatible字段进行匹配进入probe函数,那么gpios 可以不需要,但是如果驱动程序里面是采用设备树相关的方法进行操作获取gpio  number,那么gpios这个字段必须使用。 gpios这个字段是由of_get_gpio_flags函数

默认指定的name.

获取gpio number的函数如下:

of_get_named_gpio_flags()

of_get_gpio_flags()

注册i2c_board_info,指定IRQ等板级信息。

形如

static struct i2c_board_info __initdata afeb9260_i2c_devices[] = { { I2C_BOARD_INFO("tlv320aic23", 0x1a), }, { I2C_BOARD_INFO("fm3130", 0x68), }, { I2C_BOARD_INFO("24c64", 0x50), } };


 之类的i2c_board_info代码,目前不再需要出现,现在只需要把tlv320aic23、fm3130、24c64这些设备结点填充作为相应的I2C controller结点的子结点即可,类似于前面的



i2c@1,0 { compatible = "acme,a1234-i2c-bus"; … rtc@58 { compatible = "maxim,ds1338"; reg = <58>; interrupts = < 7 3 >; }; };


Device Tree中的I2C client会透过I2C host驱动的probe()函数中调用of_i2c_register_devices(&i2c_dev->adapter);被自动展开。



5.常见的DTS 函数

Linux内核中目前DTS相关的函数都是以of_前缀开头的,它们的实现位于内核源码的drivers/of下面

 void __iomem*of_iomap(struct device_node *node, int index)

 通过设备结点直接进行设备内存区间的 ioremap(),index是内存段的索引。若设备结点的reg属性有多段,可通过index标示要ioremap的是哪一段,只有1段的情况,index为0。采用Device Tree后,大量的设备驱动通过of_iomap()进行映射,而不再通过传统的ioremap。

int of_get_named_gpio_flags(struct device_node *np,const char *propname, int index, enum of_gpio_flags *flags) static inline int of_get_gpio_flags(structdevice_node *np, int index, enum of_gpio_flags *flags) { return of_get_named_gpio_flags(np, "gpios", index,flags); }


从设备树中读取相关GPIO的配置编号和标志,返回值为 gpio number

6.DTC (device tree compiler)

     将.dts编译为.dtb的工具。DTC的源代码位于内核的scripts/dtc目录,在Linux内核使能了Device Tree的情况下,编译内核的时候主机工具dtc会被编译出来,对应scripts/dtc/Makefile中的“hostprogs-y := dtc”这一hostprogs编译target。
在Linux内核的arch/arm/boot/dts/Makefile中,描述了当某种SoC被选中后,哪些.dtb文件会被编译出来,如与VEXPRESS对应的.dtb包括:


dtb-$(CONFIG_ARCH_VEXPRESS) += vexpress-v2p-ca5s.dtb vexpress-v2p-ca9.dtb vexpress-v2p-ca15-tc1.dtb vexpress-v2p-ca15_a7.dtb xenvm-4.2.dtb

在Linux下,我们可以单独编译Device Tree文件。当我们在Linux内核下运行make dtbs时,若我们之前选择了ARCH_VEXPRESS,上述.dtb都会由对应的.dts编译出来。因为arch/arm/Makefile中含有一个dtbs编译target项目。

DTS设备树的匹配过程 一个dts文件确定一个项目,多个项目可以包含同一个dtsi文件。找到该项目对应的dts文件即找到了该设备树的根节点。   kernelarcharmootdtsqcomsdm630-mtp.dts /* Copyright (c) 2017, The Linux Foundation. All rights reserved. * * This program is free software; you can redistribute it and/or modify * it under the terms of the GNU General Public License version 2 and * only version 2 as published by the Free Software Foundation. * * This program is distributed in the hope that it will be useful, * but WITHOUT ANY WARRANTY; without even the implied warranty of * MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. See the * GNU General Public License for more details. */ /dts-v1/; #include "sdm630.dtsi" #include "sdm630-mtp.dtsi" //#include "sdm660-external-codec.dtsi" #include "sdm660-internal-codec.dtsi" #include "synaptics-dsx-i2c.dtsi" / { model = "Qualcomm Technologies, Inc. SDM 630 PM660 + PM660L MTP"; compatible = "qcom,sdm630-mtp", "qcom,sdm630", "qcom,mtp"; qcom,board-id = <8 0>; qcom,pmic-id = <0x0001001b 0x0101011a 0x0 0x0>, <0x0001001b 0x0201011a 0x0 0x0>; }; &tavil_snd { qcom,msm-mbhc-moist-cfg = <0>, <0>, <3>; }; 当然devicetree的根节点也是需要和板子进行匹配的,这个匹配信息存放在sbl(second boot loader)中,对应dts文件中描述的board-id(上面代码中的qcom,board-id属性),通过共享内存传递给bootloader,由bootloader将此board-id匹配dts文件(devicetree的根节点文件),将由dtc编译后的dts文件(dtb文件)加载到内存,然后在kernel中展开dts树,并且挂载dts树上的所有设备。 (ps:cat /proc/cmdline 查看cmdline)   Dts中相关符号的含义 /        根节点 @     如果设备有地址,则由此符号指定 &     引用节点 :        冒号前的label是为了方便引用给节点起的别名,此label一般使用为&label ,        属性名称中可以包含逗号。如compatible属性的名字 组成方式为"[manufacturer], [model]",加入厂商名是为了避免重名。自定义属性名中通常也要有厂商名,并以逗号分隔。 # #并不表示注释。如 #address-cells ,#size-cells 用来决定reg属性的格式。         空属性并不一定表示没有赋值。如 interrupt-controller 一个空属性用来声明这个node接收中断信号 数据类型 “”     引号中的为字符串,字符串数组:”strint1”,”string2”,”string3” < >    尖括号中的为32位整形数字,整形数组<12 3 4> [ ]      方括号中的为32位十六进制数,十六机制数据[0x11 0x12 0x13]  其中0x可省略   构成节点名的有效字符:   0-9 a-z A-Z , . _ + - 构成属性名的有效字符:   0-9 a-z A-Z , . _ + ? #
DTS中几个难理解的属性的解释   a. 地址 设备的地址特性根据一下几个属性来控制:   reg #address-cells #size-cells   reg意为region,区域。格式为:   reg = ;
父类的address-cells和size-cells决定了子类的相关属性要包含多少个cell,如果子节点有特殊需求的话,可以自己再定义,这样就可以摆脱父节点的控制。   address-cells决定了address1/2/3包含几个cell,size-cells决定了length1/2/3包含了几个cell。本地模块例如:   spi@10115000{ compatible = "arm,pl022"; reg = <0x10115000 0x1000 >; };   位于0x10115000的SPI设备申请地址空间,起始地址为0x10115000,长度为0x1000,即属于这个SPI设备的地址范围是0x10115000~0x10116000。 实际应用中,有另外一种情况,就是通过外部芯片片选激活模块。例如,挂载在外部总线上,需要通过片选线工作的一些模块:   external-bus{ #address-cells = <2> #size-cells = <1>; ethernet@0,0 { compatible = "smc,smc91c111"; reg = <0 0 0x1000>; }; i2c@1,0 { compatible ="acme,a1234-i2c-bus"; #address-cells = <1>; #size-cells = <0>; reg = <1 0 0x1000>; rtc@58 { compatible ="maxim,ds1338"; reg = <58>; }; }; flash@2,0 { compatible ="samsung,k8f1315ebm", "cfi-flash"; reg = <2 0 0x4000000>; }; };   external-bus使用两个cell来描述地址,一个是片选序号,另一个是片选序号上的偏移量。而地址空间长度依然用一个cell来描述。所以以上的子设备们都需要3个cell来描述地址空间属性——片选、偏移量、地址长度。在上个例子中,有一个例外,就是i2c控制器模块下的rtc模块。因为I2C设备只是被分配在一个地址上,不需要其他任何空间,所以只需要一个address的cell就可以描述完整,不需要size-cells。 当需要描述的设备不是本地设备时,就需要描述一个从设备地址空间到CPU地址空间的映射关系,这里就需要用到ranges属性。还是以上边的external-bus举例:   #address-cells= <1>; #size-cells= <1>; ... external-bus{ #address-cells = <2> #size-cells = <1>; ranges = <0 0 0x10100000 0x10000 // Chipselect 1,Ethernet 1 0 0x10160000 0x10000 // Chipselect 2, i2c controller 2 0 0x30000000 0x1000000>; // Chipselect 3, NOR Flash };   ranges属性为一个地址转换表。表中的每一行都包含了子地址、父地址、在自地址空间内的区域大小。他们的大小(包含的cell)分别由子节点的address-cells的值、父节点的address-cells的值和子节点的size-cells来决定。以第一行为例: ·        0 0 两个cell,由子节点external-bus的address-cells=<2>决定; ·        0x10100000 一个cell,由父节点的address-cells=<1>决定; ·        0x10000 一个cell,由子节点external-bus的size-cells=<1>决定。
最终第一行说明的意思就是:片选0,偏移0(选中了网卡),被映射到CPU地址空间的0x10100000~0x10110000中,地址长度为0x10000。 b. 中断 描述中断连接需要四个属性:
1. interrupt-controller 一个空属性用来声明这个node接收中断信号;
2. #interrupt-cells 这是中断控制器节点的属性,用来标识这个控制器需要几个单位做中断描述符;
3. interrupt-parent 标识此设备节点属于哪一个中断控制器,如果没有设置这个属性,会自动依附父节点的;
4. interrupts 一个中断标识符列表,表示每一个中断输出信号。 如果有两个,第一个是中断号,第二个是中断类型,如高电平、低电平、边缘触发等触发特性。对于给定的中断控制器,应该仔细阅读相关文档来确定其中断标识该如何解析。一般如下:   二个cell的情况 第一个值: 该中断位于他的中断控制器的索引; 第二个值:触发的type 固定的取值如下:         1 = low-to-high edge triggered
        2 = high-to-low edge triggered
        4 = active high level-sensitive
        8 = active low level-sensitive   三个cell的情况 第一个值:中断号 第二个值:触发的类型 第三个值:优先级,0级是最高的,7级是最低的;其中0级的中断系统当做 FIQ处理。   c. 其他 除了以上规则外,也可以自己加一些自定义的属性和子节点,但是一定要符合以下的几个规则: 1.    新的设备属性一定要以厂家名字做前缀,这样就可以避免他们会和当前的标准属性存在命名冲突问题; 2.    新加的属性具体含义以及子节点必须加以文档描述,这样设备驱动开发者就知道怎么解释这些数据了。描述文档中必须特别说明compatible的value的意义,应该有什么属性,可以有哪个(些)子节点,以及这代表了什么设备。每个独立的compatible都应该由单独的解释。 新添加的这些要发送到devicetree-discuss@lists.ozlabs.org邮件列表中进行review,并且检查是否会在将来引发其他的问题。
    DTS设备树描述文件中什么代表总线,什么代表设备 一个含有compatible属性的节点就是一个设备。包含一组设备节点的父节点即为总线。   由DTS到device_register的过程 dts描述的设备树是如何通过register_device进行设备挂载的呢?我们来进行一下代码分析  在arch/arm/mach-******/******.c找到DT_MACHINE_START 和 MACHINE_END 宏, 如下: DT_MACHINE_START(******_DT, "************* SoC (Flattened DeviceTree)") .atag_offset = 0x100, .dt_compat =******_dt_compat, // 匹配dts .map_io =******_map_io, // 板级地址内存映射, linux mmu .init_irq =irqchip_init, // 板级中断初始化. .init_time =******_timer_and_clk_init, // 板级时钟初始化,如ahb,apb等 .init_machine = ******_dt_init, // 这里是解析dts文件入口. .restart =******_restart, // 重启, 看门狗寄存器相关可以在这里设置 MACHINE_END 其中.dt_compat    = ******_dt_compat 这个结构体是匹配是哪个dts文件, 如: static const char * const ******_dt_compat[] = { "******,******-soc", NULL }; 这个"******,******-soc" 字符串可以在我们的dts的根节点下可以找到.

好了, 我们来看看init_machine   = ******_dt_init 这个回调函数.
1. arch/arm/mach-******/******.c : void __init ******_dt_init(void)
    ******_dt_init(void) --> of_platform_populate(NULL,of_default_bus_match_table, NULL, NULL);
    of_default_bus_match_table 这个是structof_device_id的全局变量. const struct of_device_id of_default_bus_match_table[] = { { .compatible = "simple-bus",}, #ifdef CONFIG_ARM_AMBA { .compatible = "arm,amba-bus",}, #endif /* CONFIG_ARM_AMBA */ {} /* Empty terminated list */ };  我们设计dts时, 把一些需要指定寄存器基地址的设备放到以compatible = "simple-bus"为匹配项的设备节点下. 下面会有介绍为什么.

2. drivers/of/platform.c : int of_platform_populate(...)
    of_platform_populate(...) --> of_platform_bus_create(...)
    // 在这之前, 会有of_get_property(bus,"compatible", NULL)
    // 检查是否有compatible, 如果没有, 返回, 继续下一个, 也就是说没有compatible, 这个设备不会被注册 for_each_child_of_node(root, child) { printk("[%s %s %d]child->name = %s, child->full_name = %s ", __FILE__, __func__,__LINE__, child->name, child->full_name); rc = of_platform_bus_create(child,matches, lookup, parent, true); if (rc) break; }     论询dts根节点下的子设备, 每个子设备都要of_platform_bus_create(...);
    全部完成后, 通过 of_node_put(root);释放根节点, 因为已经处理完毕;

3. drivers/of/platform.c : of_platform_bus_create(bus, ...)
   dev = of_platform_device_create_pdata(bus, bus_id,platform_data, parent); // 我们跳到 3-1步去运行 if (!dev || !of_match_node(matches, bus)) // 就是匹配 // dt_compat = ******_dt_compat, 也就是 compatible = "simple-bus", // 如果匹配成功, 以本节点为父节点, 继续轮询本节点下的所有子节点 return 0; for_each_child_of_node(bus, child) { pr_debug(" create child:%s ", child->full_name); rc = of_platform_bus_create(child,matches, lookup, &dev->dev, strict); // dev->dev以本节点为父节点, 我们跳到 3-2-1步去运行 if (rc) { of_node_put(child); break; } } 3-1. drivers/of/platform.c : of_platform_device_create_pdata(...) if (!of_device_is_available(np)) // 查看节点是否有效, 如果节点有'status'属性, 必须是okay或者是ok, 才是有效, 没有'status'属性, 也有效 return NULL; dev = of_device_alloc(np, bus_id, parent); // alloc设备, 设备初始化. 返回dev, 所有的设备都可认为是platform_device, 跳到3-1-1看看函数做了什么事情 if (!dev) return NULL; #if defined(CONFIG_MICROBLAZE) dev->archdata.dma_mask = 0xffffffffUL; #endif dev->dev.coherent_dma_mask =DMA_BIT_MASK(32); // dev->dev 是 struct device. 继续初始化 dev->dev.bus =&platform_bus_type; // dev->dev.platform_data =platform_data; printk("[%s %s %d] of_device_add(device register)np->name = %s ", __FILE__, __func__, __LINE__, np->name); if (of_device_add(dev) != 0){ // 注册device,of_device_add(...) --> device_add(...) // This is part 2 ofdevice_register() platform_device_put(dev); return NULL; } 3-1-1. drivers/of/platform.c : of_device_alloc(...)
    1) alloc platform_device *dev
    2) 如果有reg和interrupts的相关属性, 运行of_address_to_resource 和of_irq_to_resource_table, 加入到dev->resource dev->num_resources = num_reg +num_irq; dev->resource = res; for (i = 0; i < num_reg; i++, res++) { rc = of_address_to_resource(np,i, res); /*printk("[%s %s %d] res->name = %s, res->start = 0x%X, res->end =0x%X ", __FILE__, __func__, __LINE__, res->name, res->start,res->end); */ WARN_ON(rc); } WARN_ON(of_irq_to_resource_table(np, res,num_irq) != num_irq);     3) dev->dev.of_node = of_node_get(np);
        // 这个node属性里有compatible属性, 这个属性从dts来, 后续driver匹配device时, 就是通过这一属性进匹配
        // 我们可以通过添加下面一句话来查看compatible.
        // printk("[%s %s %d]bus->name = %s, of_get_property(...) = %s ", __FILE__, __func__,__LINE__, np->name, (char*)of_get_property(np, "compatible",NULL));
        // node 再给dev, 后续给驱动注册使用.
    4) 运行 of_device_make_bus_id 设定device的名字, 如: soc.2 或 ac000000.serial 等

3-2. drivers/of/platform.c :
    以 compatible = "simple-bus"的节点的子节点都会以这个节点作为父节点在这步注册设备.     至此从dts文件的解析到最终调用of_device_add进行设备注册的过程就比较清晰了。
  查看挂载上的所有设备 cd /sys/devices/ 查看注册成功的设备  对应devicetree中的设备描述节点^-^
